带圆弧过渡组合块体等轴测机械练习构件

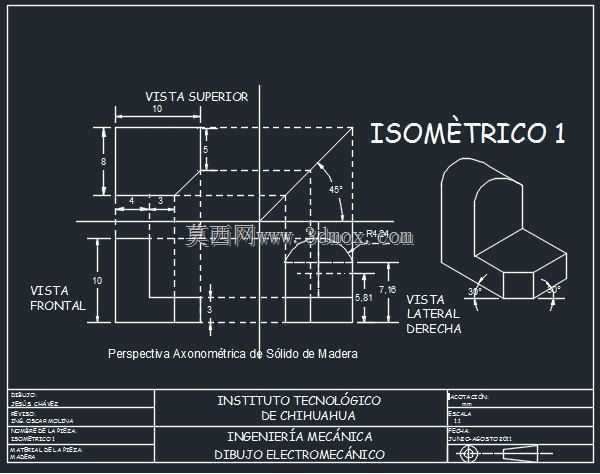

这套等轴测练习构件的设计，核心是服务于机械制图入门阶段的识图与建模能力训练，在职业院校机械类专业的制图实训、企业新入职结构设计人员的基础技能考核场景中应用十分广泛。构件整体由规则矩形块与半圆柱圆弧结构组合而成，从三视图投影关系来看，俯视图方向的矩形轮廓长度为10单位、宽度为8单位，主视方向的阶梯结构通过3单位、4单位、5单位的尺寸链完成定位，右侧半圆柱结构的半径通过7.85、5.81的尺寸完成径向与轴向的位置约束，轴测视角采用30度倾角的正等测投影规则，能够直观呈现三维实体与二维投影的对应关系。从设计思路上看，构件刻意规避了复杂的曲面、镂空、装配关系，将核心训练点集中在投影规律的对应、截交线与相贯线的表达、尺寸链的闭合校验上，左侧的阶梯切角结构用来练习斜线段的投影绘制，右侧的半圆柱与矩形块的结合部位，能够帮助练习者理解曲面与平面衔接处的轮廓线表达逻辑，底部3单位高度的凸台结构，用来强化分层建模时的基准选择意识。在实际建模过程中，首先需要以主视图的左下角点为坐标原点建立基准坐标系，先绘制底部10单位长度、对应宽度的矩形基体，拉伸3单位高度形成底座，再向上叠加主体矩形块，之后通过拉伸切除的方式完成左侧阶梯切角的加工，最后在右侧绘制半圆轮廓拉伸形成半圆柱结构，过程中需要注意45度辅助线的投影对应，确保三个视图的尺寸完全闭合，不存在过定义或者欠定义的尺寸。这类构件虽然没有实际的工业生产装配用途，但是作为制图练习载体，能够帮助从业者快速建立二维图纸与三维实体的空间映射能力，在日常的建模练习中，通过反复核对三视图与轴测图的轮廓对应关系，可以有效减少实际生产设计中出现的视图表达错误、尺寸标注遗漏等问题，为后续复杂零部件的设计、装配体的搭建打下扎实的空间思维基础。练习过程中需要重点关注圆弧结构在三个投影视图中的不同表达形式，正视方向的圆弧投影为半圆，侧视方向的投影为矩形加直线，俯视方向的投影同样为矩形，这种不同视角下的轮廓变化，是机械制图中曲面结构表达的核心基础点，也是很多入门学习者容易出现理解偏差的部分，通过这类组合块体的反复练习，能够快速形成规范的制图思维。
