车库门安全传感器安装轨道支架

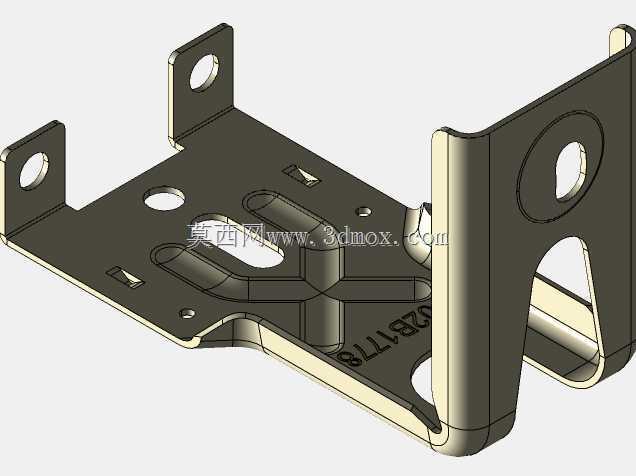

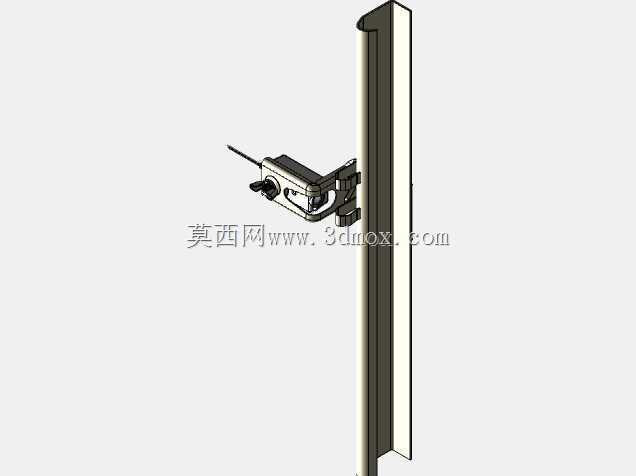

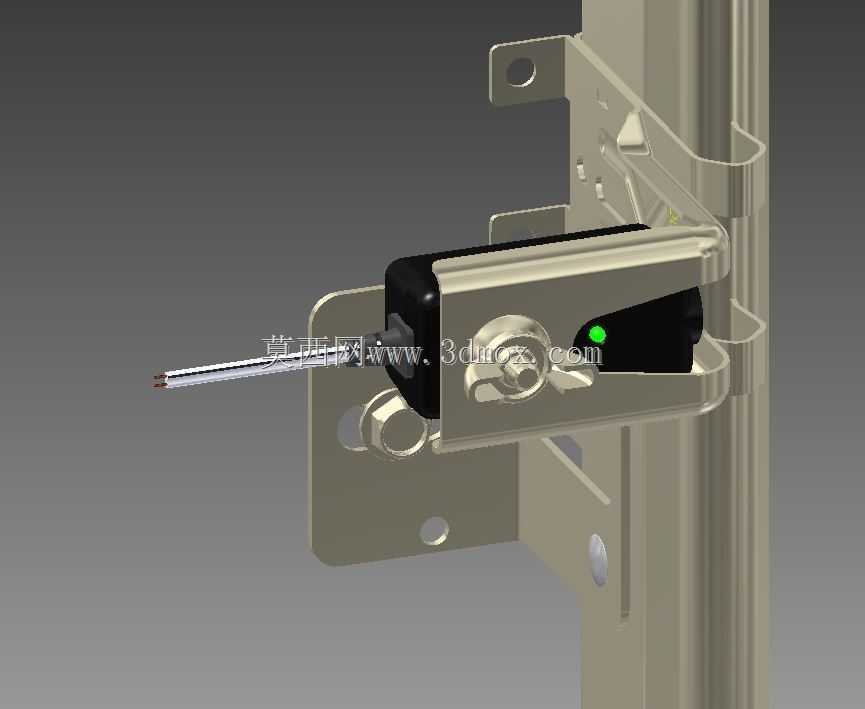

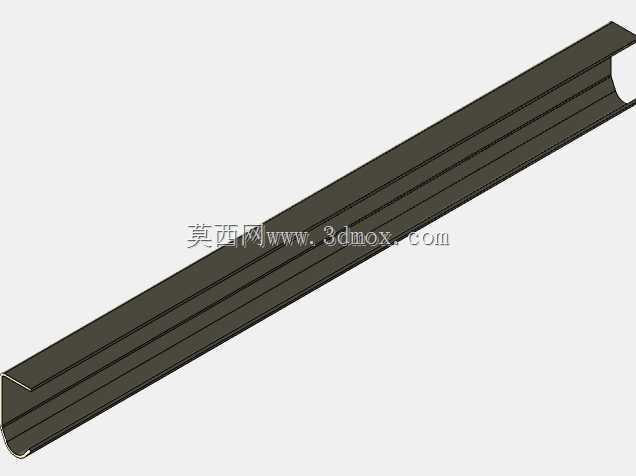

该支架作为车库门安全防护系统的核心安装承载件，主要用于固定安全传感器与配套轨道组件，适配翻板式、滑升式等主流民用及商用车库门结构，在车库门运行的安全防护链路中承担定位、承载与防偏移的关键作用。日常车库门启闭过程中，传感器需持续保持精准的光束对射角度，一旦检测到门体下方存在人员、车辆或障碍物，会立刻触发控制回路切断门体动力输出，避免夹碰事故发生，而该支架的结构精度直接决定了传感器长期运行的对位可靠性。从结构设计来看，整体采用一体化冲压折弯成型工艺，基材选用冷轧钢板，表面做电泳防锈处理，适配车库潮湿、多尘的复杂使用环境，避免长期使用出现锈蚀变形导致的传感器移位。支架主体设置多组不同规格的安装孔位，其中三个带翻边的耳式安装孔分布在支架的三个外伸端，用于将整个组件固定在车库门导轨旁的墙体或门框预装位上，孔位预留了±2mm的安装调节余量，方便现场安装时微调传感器的对射角度，无需额外扩孔即可完成对位校准。支架中部的长圆形过孔与下沉式加强筋结构，一方面用于穿设传感器的供电与信号线缆，避免线缆外露被门体运动剐蹭破损，另一方面加强筋沿支架受力方向排布，在不增加板材厚度的前提下提升了整体结构刚度，即便长期承受门体运行带来的振动，也不会出现塑性形变导致传感器角度偏移。支架侧边的折弯翻边结构形成了轨道的卡装位，传感器配套的滑动轨道可直接卡入该翻边内，无需额外焊接或紧固件固定，轨道与支架的配合间隙控制在0.1mm以内，保证传感器沿轨道微调位置时无卡顿、无旷量。从安装边界来看，支架整体外轮廓尺寸适配常规车库门侧边的安装空间，不会与门体的滚轮、铰链等运动部件产生运动干涉，安装完成后传感器的光束发射面与门体运行平面保持平行，检测范围可完整覆盖门体下方的通行区域，不存在检测盲区。设计过程中充分考虑了现场安装的容错性，所有安装孔位均做了去毛刺处理，折弯处的圆角半径符合五金冲压件的工艺要求，不会出现应力集中导致的开裂问题，同时支架表面的平整度控制在0.2mm/m以内，保证传感器安装后不会出现角度倾斜，减少现场调试的工作量。
