半圆头铆钉铆接结构装配演示

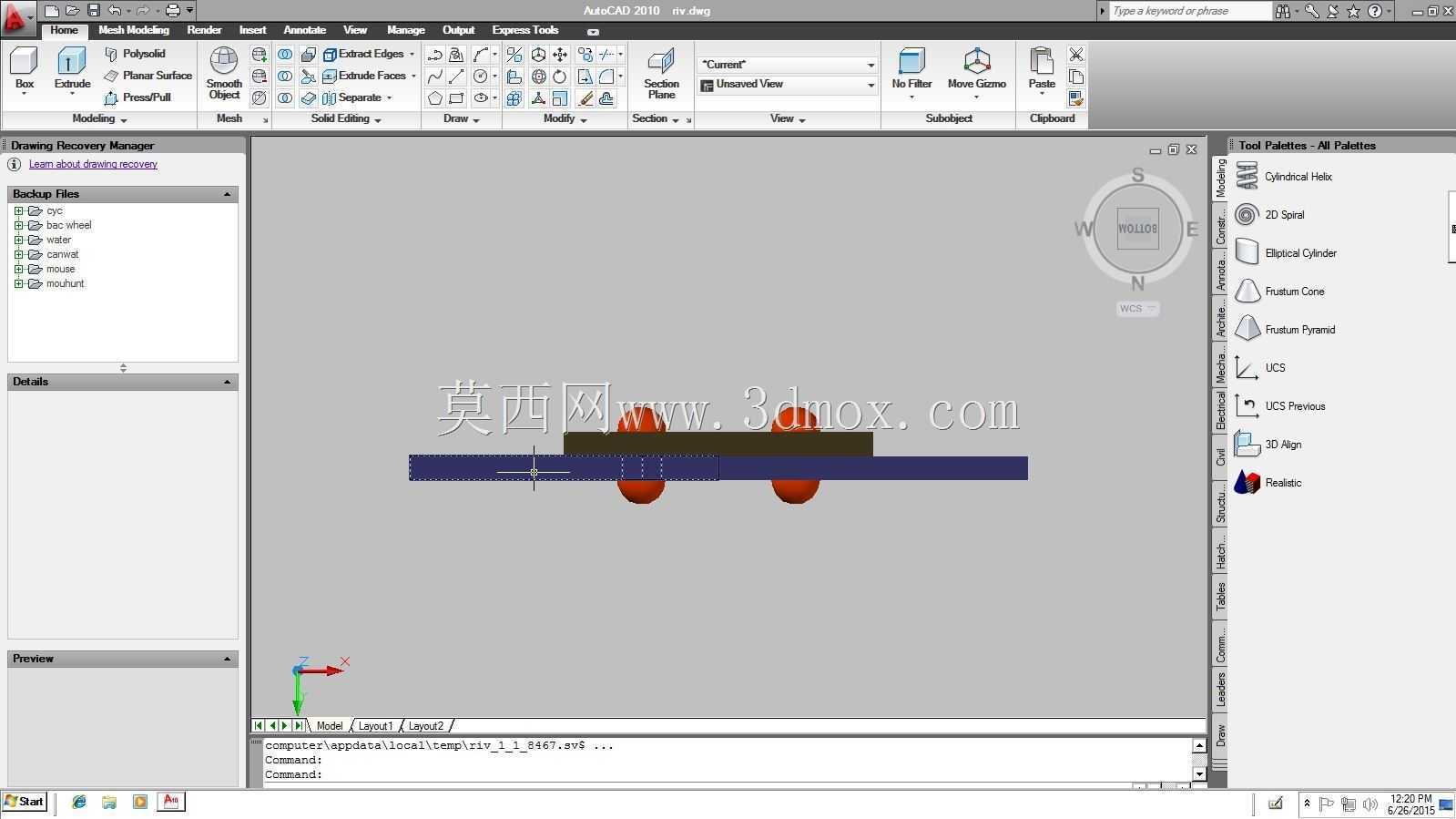

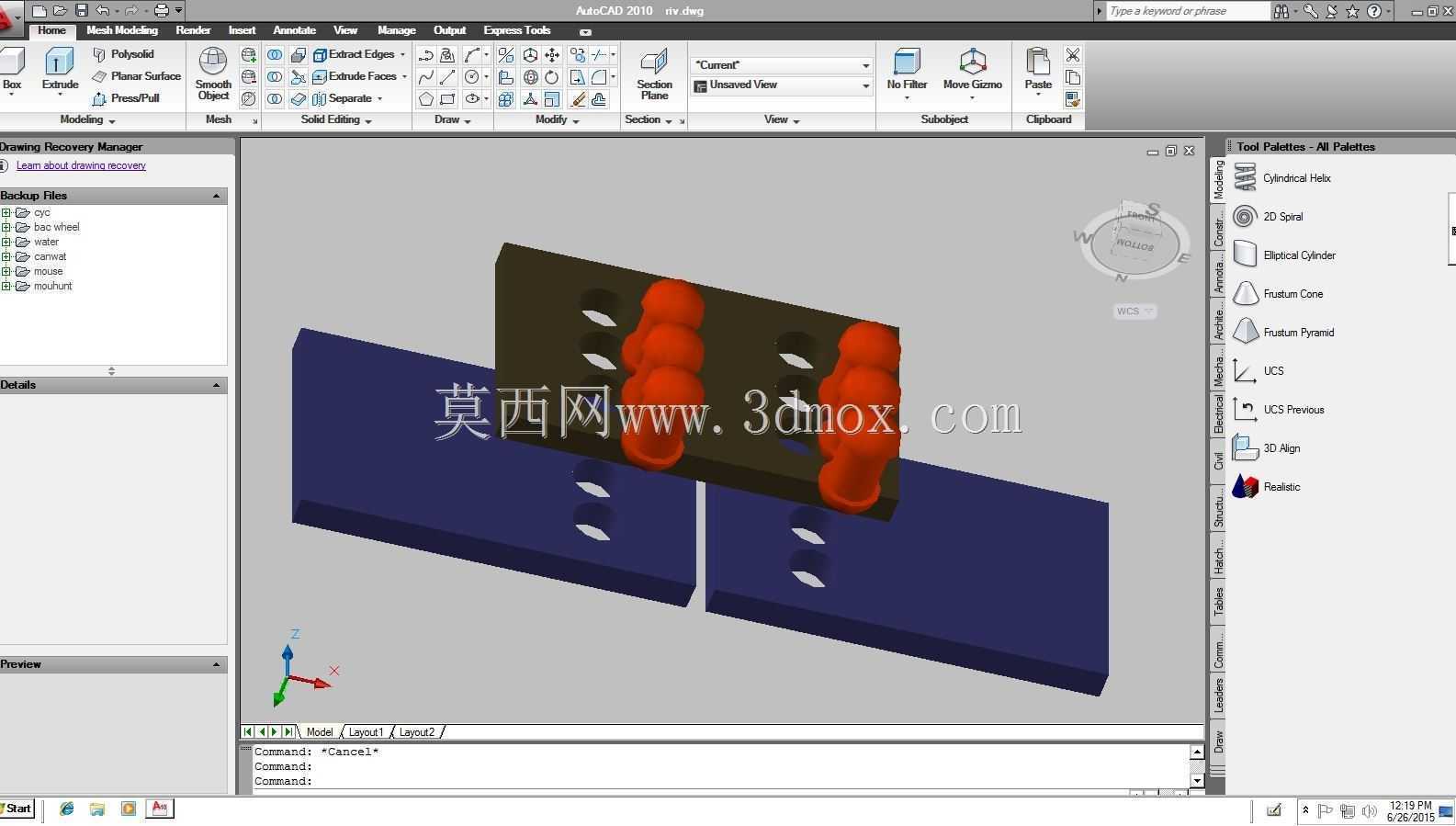

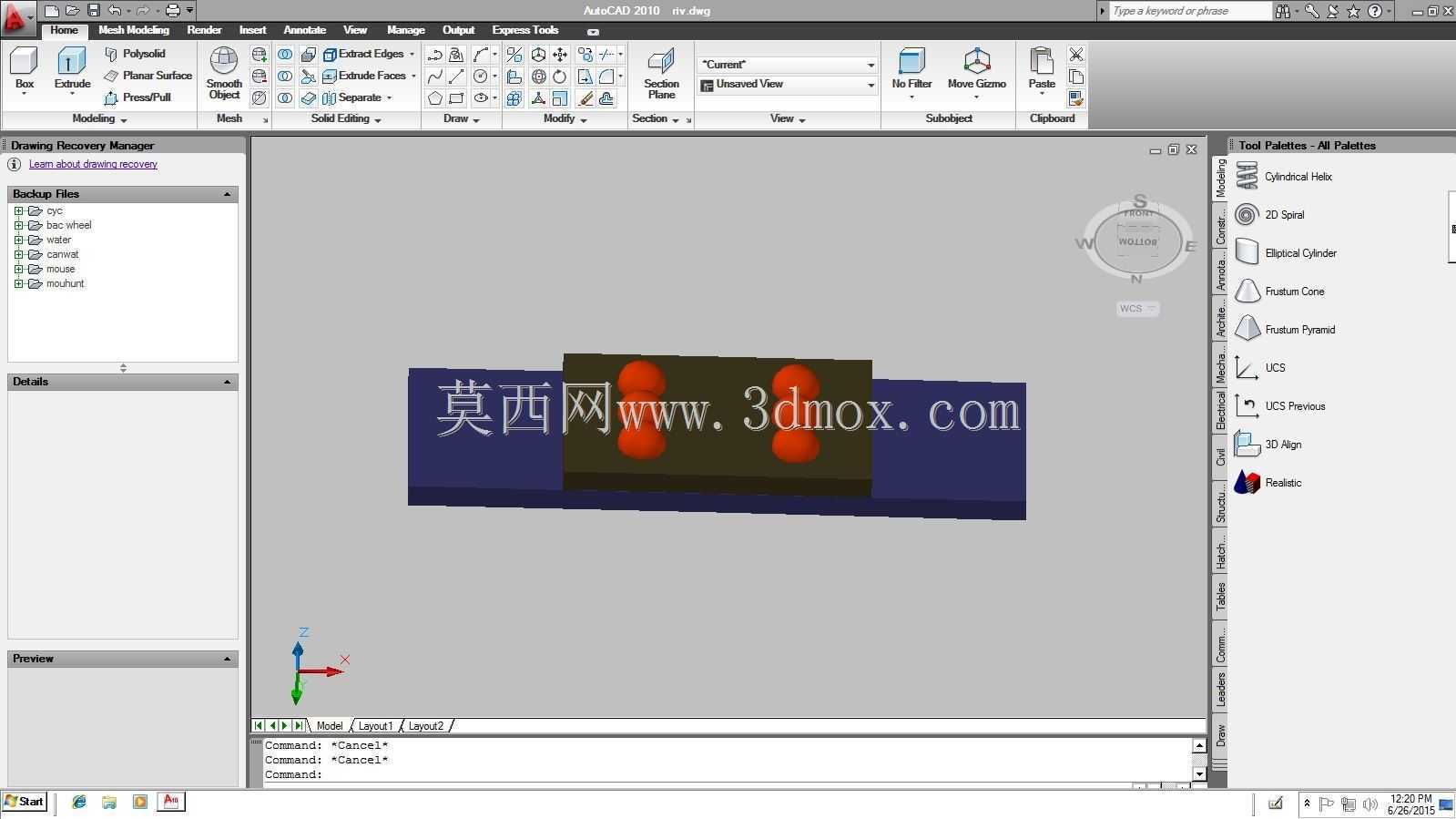

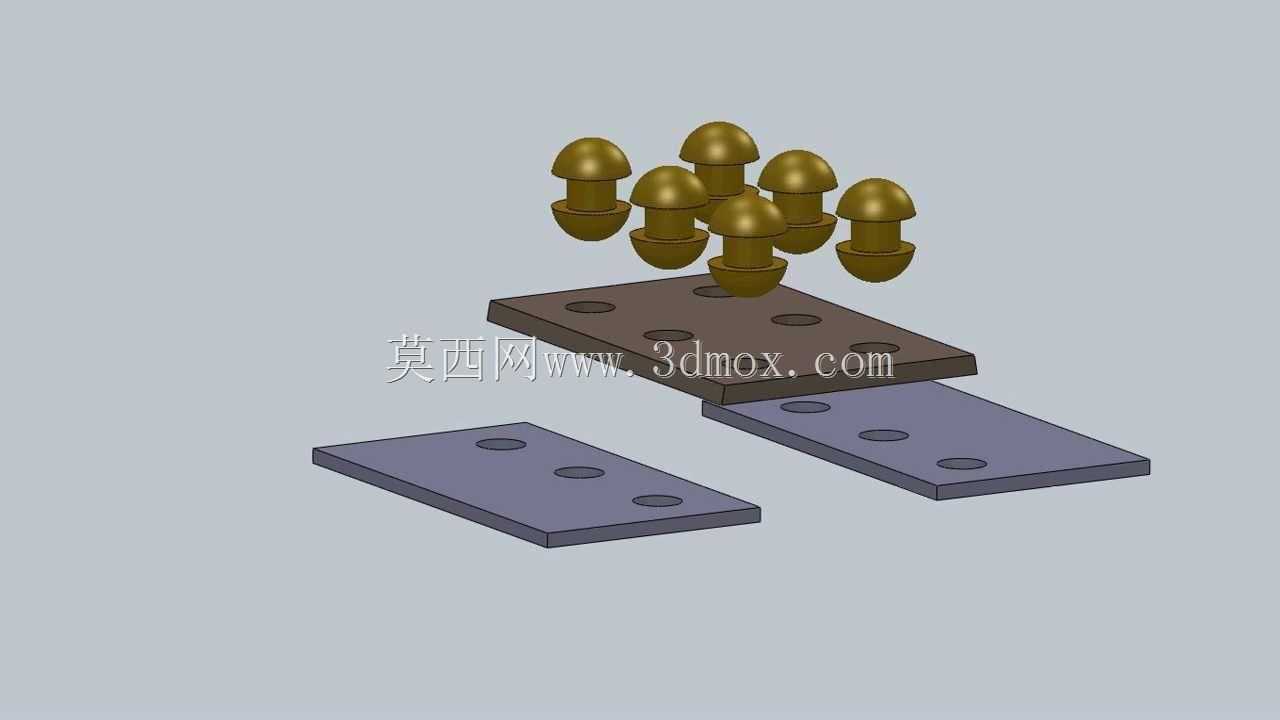

在航空航天蒙皮拼接、重型钢结构厂房构件连接、家用五金件装配、轨道交通车体组装等场景中，铆接是不可替代的永久性机械连接方式，这套三维结构完整还原了热铆与冷铆工艺下的铆钉装配全流程状态。从结构设计逻辑来看，这套铆接结构选用的是应用最广的半圆头铆钉，铆钉杆部直径与待连接板件的预制通孔采用基孔制间隙配合，单边间隙控制在0.1-0.2mm区间，既可以保证穿钉操作顺畅，也能避免铆接成型后杆部与孔壁间隙过大导致的连接剪切强度不足。设计时板件总厚度不超过铆钉杆部直径的5倍，否则会出现铆接后杆部镦粗不充分、连接预紧力不足的问题，铆钉伸出板件的尾部长度预留为杆径的1.2-1.5倍，这个长度区间是经过大量工艺验证的最优值：预留过短会导致镦头成型尺寸不足，抗剪切与抗拉脱能力达不到设计要求；预留过长则会在铆接时出现杆部弯曲、镦头偏斜的缺陷，直接影响连接可靠性。从实际使用特性来看，铆接连接相比螺纹连接具备更强的抗振动、抗冲击性能，在长期交变载荷作用下不会出现螺纹松动的问题，因此在无法定期维护、对连接可靠性要求极高的场景中被优先选用。建模过程中，板件上的通孔采用同轴度约束，保证三块待连接板件的孔位完全对齐，避免出现错孔导致铆钉无法穿入的问题；铆钉头部的球面弧度按照通用紧固件标准设定，既可以降低装配后头部的应力集中系数，也能避免尖锐边角划伤操作人员。安装边界方面，铆接作业需要预留足够的操作空间，保证铆接工具能够垂直对准铆钉尾部完成镦锻作业，若作业空间受限则需要选用拉铆型铆钉替代这类冲铆铆钉。这套结构完整呈现了铆接前铆钉与板件分离、穿钉定位、尾部镦粗成型的三个核心状态，能够帮助结构设计人员直观理解铆接工艺的成型逻辑，在设计铆接结构时合理预留工艺余量、匹配对应规格的铆钉，避免出现设计参数与实际工艺不匹配导致的装配失效问题。
