十口位防浪涌电源排插结构设计方案

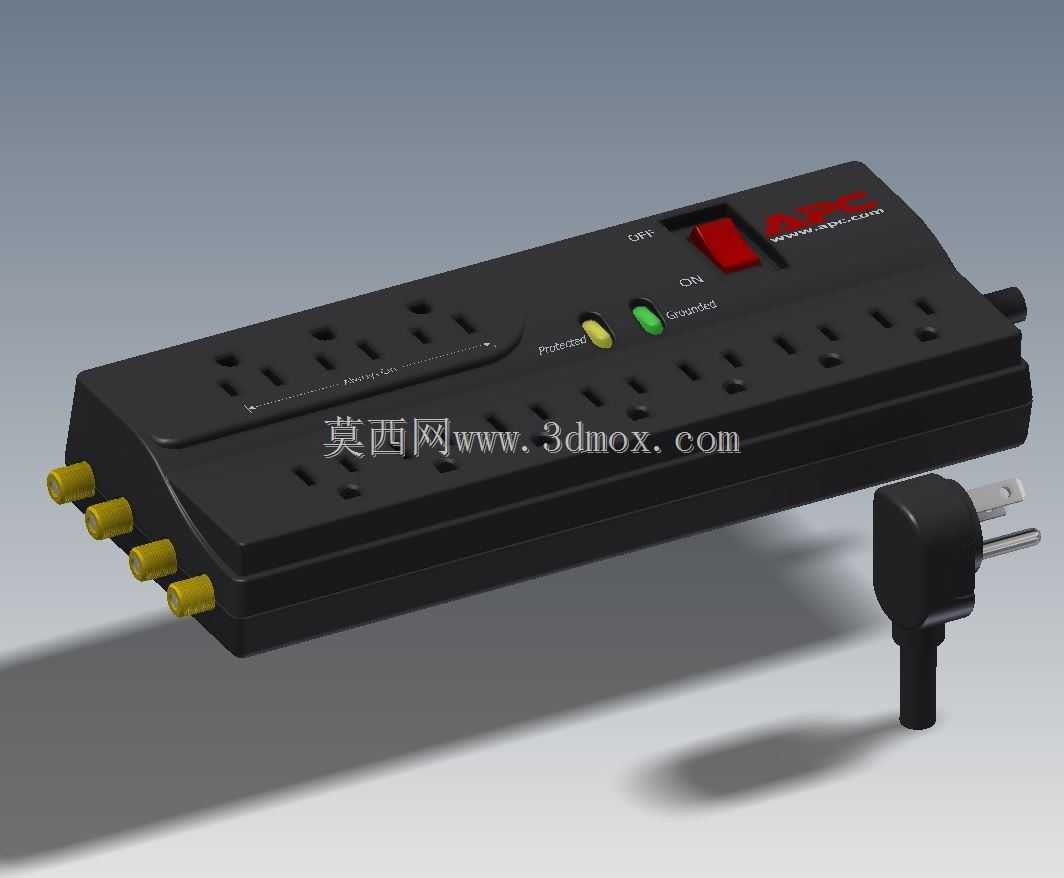

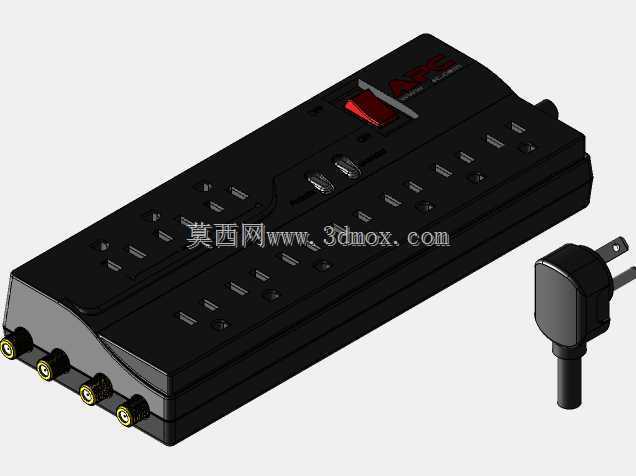

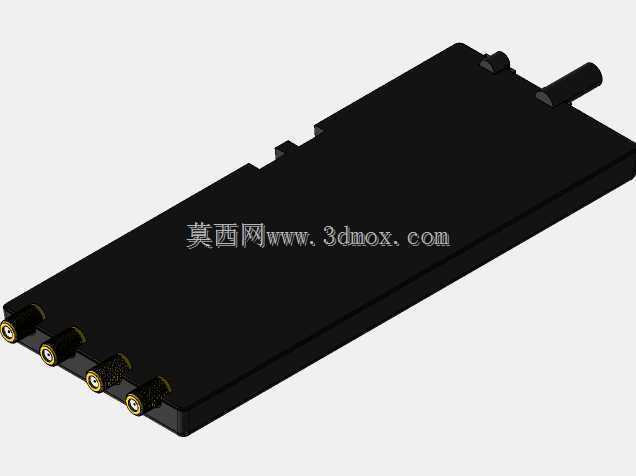

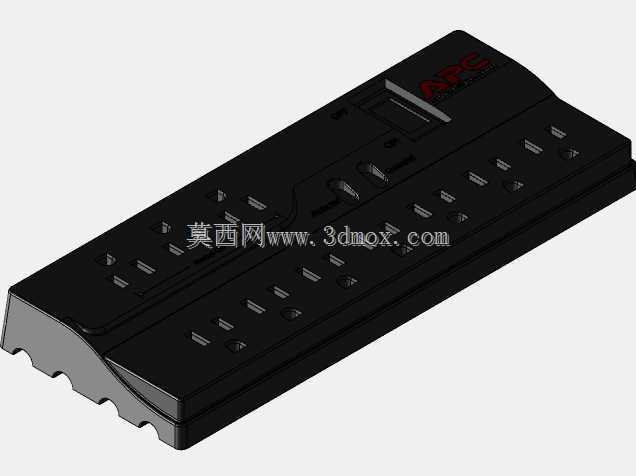

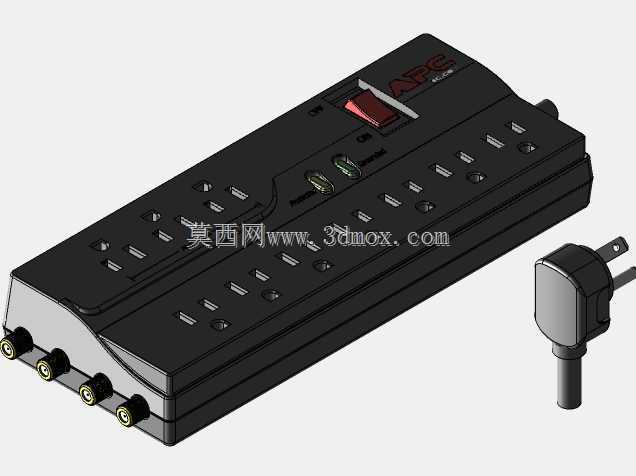

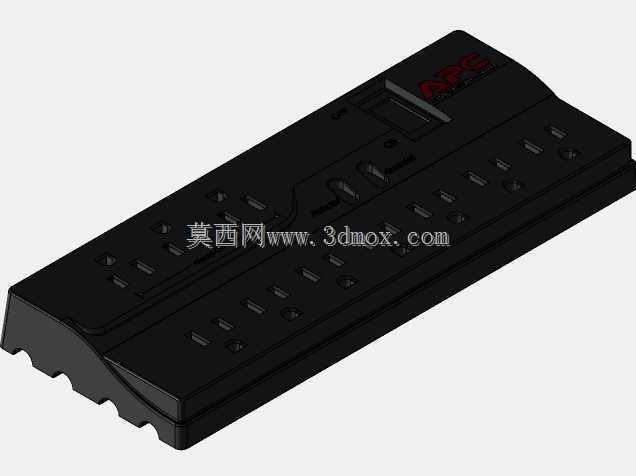

在工业控制机柜、实验室测试工位、桌面办公集群这类多设备集中供电场景里，普通排插往往无法应对电网尖峰脉冲、雷击感应浪涌带来的设备损坏风险，这款多接口浪涌保护排插的三维结构设计，正是针对这类密集供电场景的防护需求展开。从实际使用的边界条件出发，设计时首先考虑了多设备同时插接的空间避让问题，十组输出接口采用错位排布逻辑，避免大体积电源适配器相邻插接时出现互相遮挡、无法完全插入的问题，接口区域的壳体做了下沉式限位台阶，插头插入后能获得足够的支撑力，长期插拔不会出现接口松垮、接触不良的问题。浪涌防护模块集成在壳体内部的进线端位置，和输出接口之间预留了足够的电气安全间隙，避免高压泄放时出现爬电风险，模块的固定结构采用卡扣加定位筋的组合方式，不需要额外打胶或者螺丝固定，装配时直接卡入壳体预设的卡槽即可，能有效提升产线装配效率。壳体的外形做了圆角过渡处理，边缘没有尖锐棱角，放置在桌面或者机柜层板上时不会刮擦线缆或者设备表面，底部预留了壁挂安装的挂孔位，既可以平放使用，也能根据现场布线需求固定在墙面、机柜立柱上，适配不同的安装场景。进线端的结构做了分体式设计，线缆和主体的连接位置预留了应力释放结构，拉扯线缆时外力不会直接作用在内部接线端子上，避免长期拖拽导致的线芯断裂、接触不良问题，线缆出线方向做了斜向导向，不会因为线缆弯折角度过大影响使用寿命。壳体上下盖的连接采用隐藏式卡扣加侧边螺丝固定的方式，既保证了外壳的拼接强度，也不会让螺丝外露影响整体外观，表面做了细磨砂纹理处理，日常使用不容易残留指纹和划痕，长期放置也能保持整洁的外观。内部的铜条排布采用一体化冲压成型结构，减少了焊接点带来的接触电阻升高问题，大电流负载下的发热控制更稳定，每个接口的弹片都做了加厚处理，插拔寿命能满足高频使用场景的需求，浪涌保护的触发响应结构和铜条之间采用硬连接方式，出现浪涌时能快速将脉冲电流泄放，避免后端连接的精密电子设备受到电压冲击损坏。
