通用轮胎模型（可调向任何大小配置文件）NX

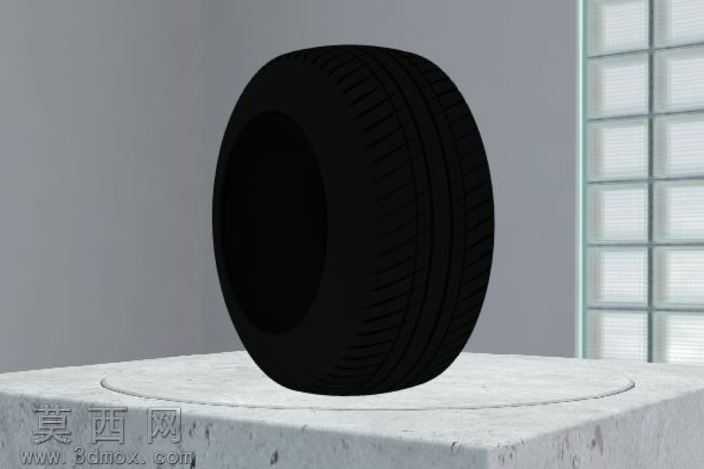

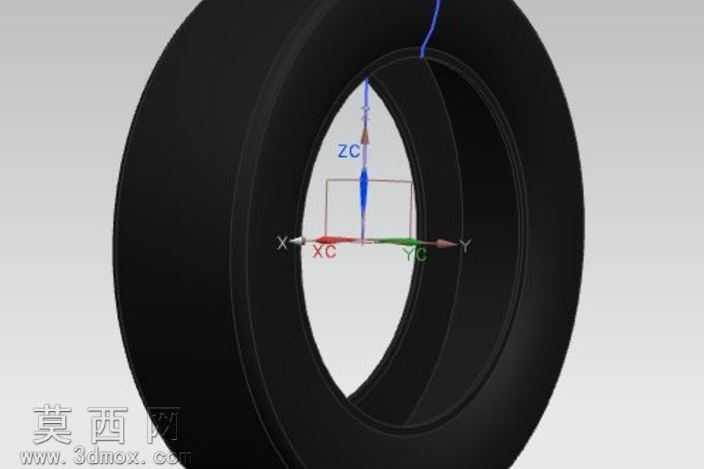

我创建了这个3D模型在 UGS NX 8.0 为了能够生成基本的街头轮胎3D模型为可能出现的任何应用程序。轮胎的外形尺寸是相当准确的这将使视觉上和空间上有用。踏板现在已经被添加到3D模型 （基本）。

更新
我觉得现在出3D模型进行排序的 V3 让我知道是否它工作对你来说，是否你。

该3D模型被受标准轮胎尺寸。现在可以在 Sketch1 中使用参数控制这些维度。
还有一个选项来控制胀形胎面和胎侧鼓。

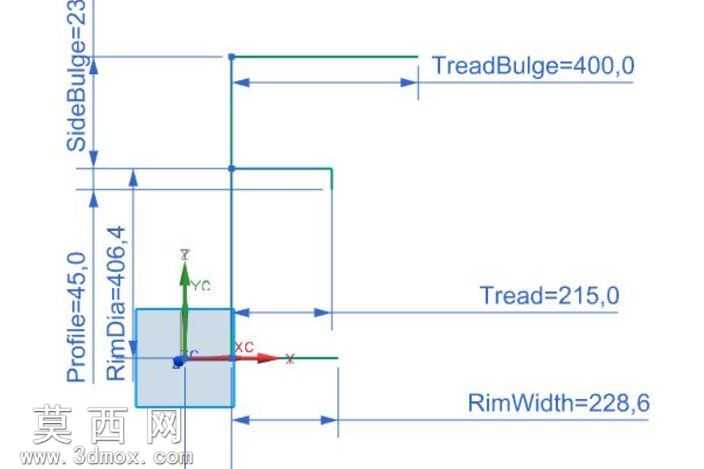

草绘中呈现所示的参数。

胎面宽度： 在毫米 treadwidth
滚轮宽度: 车轮的宽度 （以毫米
车轮高度： 输入此作为车轮直径在毫米
配置文件： 输入此密码为数字，在毫米 eg。55 (是划分成一个无单位的数量，再乘以 treadwidth。
SideBulge： 半径的胀，= 奉承者
TreadBulge： 作为以上。

警告：
很明显将 TreadBulge 或 SideBulge 参数设置为一个半径小于 TreadWidth/2 或 TreadWidth * （配置文件/100) / 2 将有可能打破的3D模型，就不要做了。总体没能够崩溃使用真实生活轮胎生设备的3D模型。

也不变化的百分比值，它是设置为 100，用作分隔线，使配置文件的百分比。

实际侧壁高度伸展到长比现实价值，因此轮胎的总体高度将比 IRL 略小。只是意识到它不是一个完美的3D模型，只是一个指引。

不幸的是我只有 NX 目前所以此3D模型可能会有用只向那些与 UGS 软件。然而，我可以生成3D模型，将它们张贴在 IGES、 步骤等，如果任何人想要。
