户外三防手机骑行固定支架结构

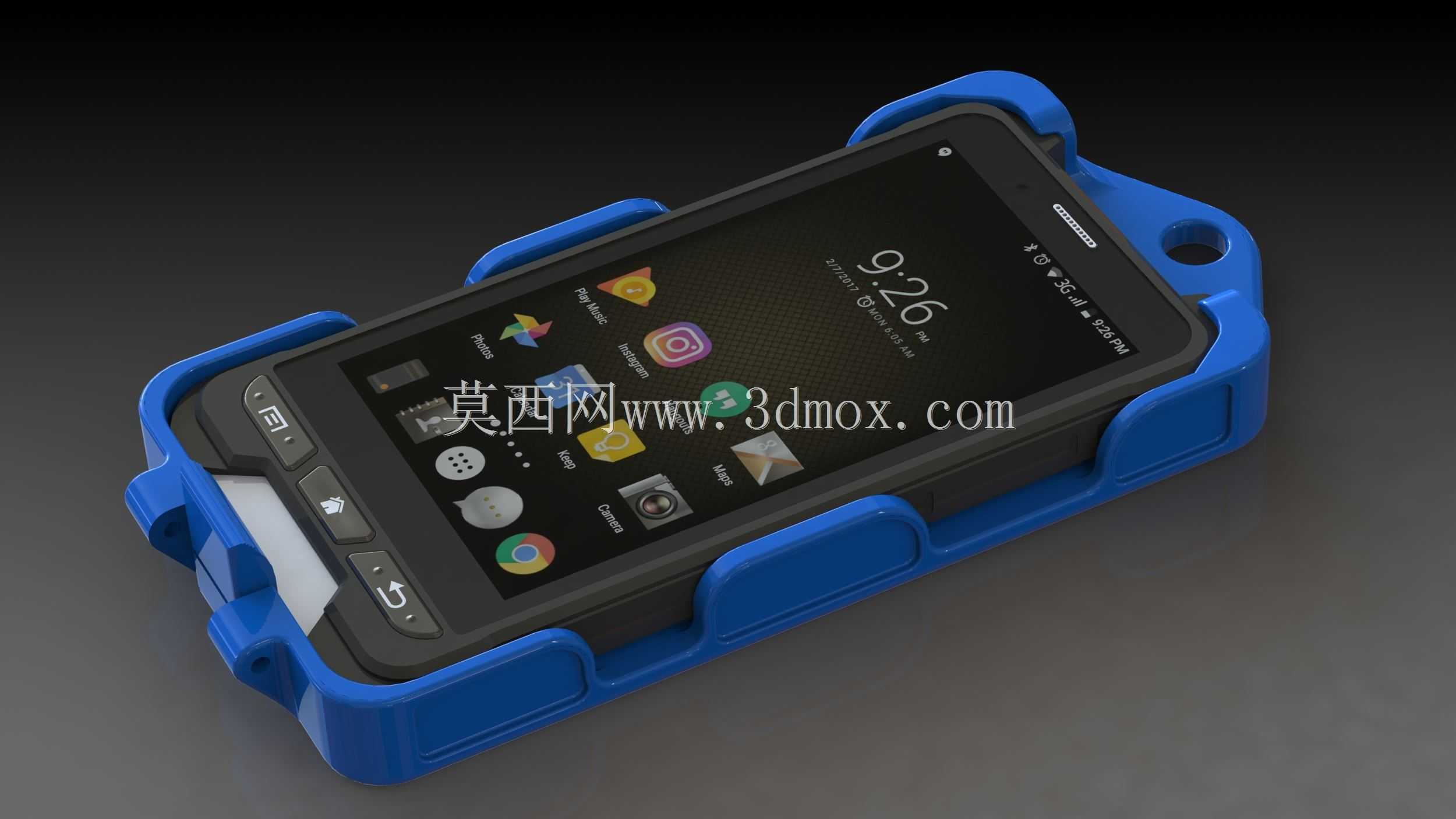

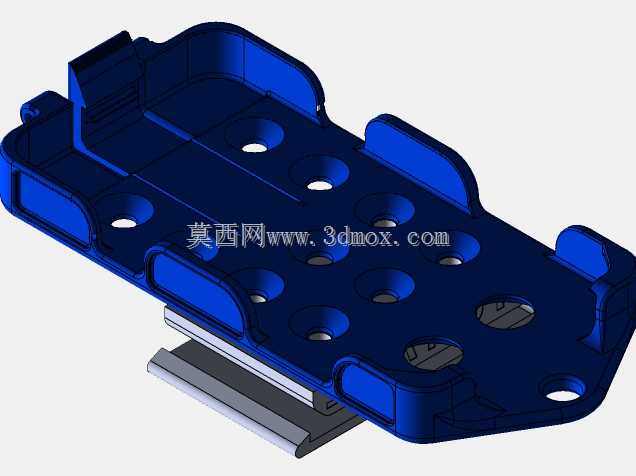

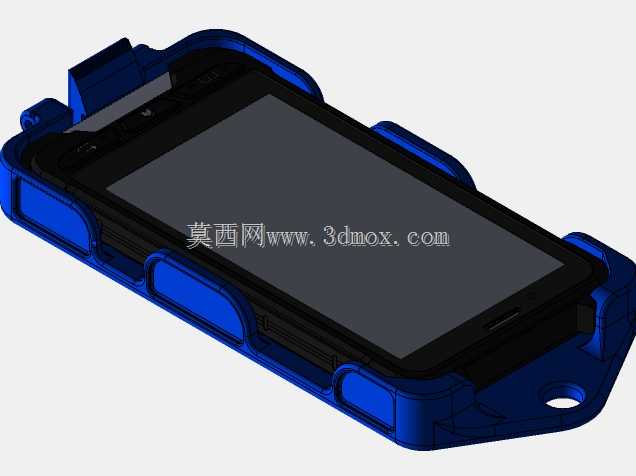

　　这款固定支架针对特定型号三防手机的户外使用场景开发，核心适配骑行、野外作业等需要解放双手的移动工况，解决了三防手机本身厚重、常规通用支架无法稳固夹持的痛点。从结构设计来看，整体采用半包式承托结构，四个边角设置凸起的防撞限位筋，刚好贴合对应型号手机的边角弧度，避免骑行过程中颠簸导致的手机滑脱，同时边角的加厚结构也能在意外摔落时提供额外的缓冲防护，抵消部分冲击载荷。支架主体的侧边设置内凹的避让槽，完全避开手机侧边的实体按键、充电接口与扬声器开孔，不会出现安装后误触按键、遮挡出声孔或者无法插充电线的问题，这也是专用支架对比通用弹力支架的核心优势——所有避让位都是针对特定机型精准开模，不需要额外调整夹持位置，

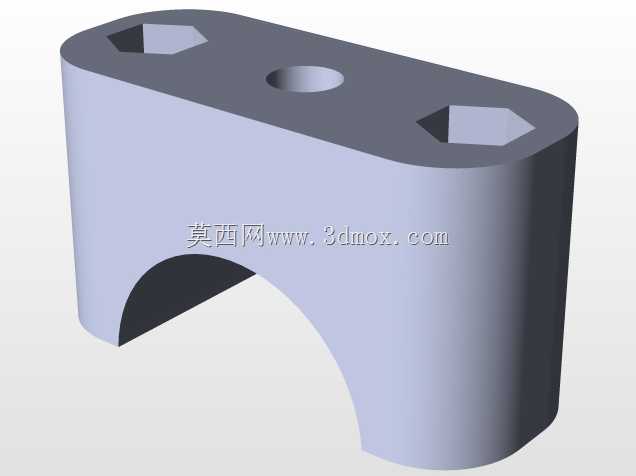

　　安装时直接将手机顺着导向槽推入即可完成卡合，拆卸时按住侧边的解锁卡扣就能直接取出，单手即可完成操作，适配骑行过程中快速取放手机的需求。支架背部集成了标准的快装连接头，连接接口的尺寸匹配常见的7/8英寸管径车把支架、皮带夹的安装规格，不需要额外购买转接头就能直接适配市面上多数骑行支架的快装底座，安装到车把上时，连接头的锁紧结构采用偏心凸轮锁紧原理，扳动锁紧拨杆就能完成固定，锁紧后不会因为路面颠簸出现转动松脱，同时连接位置设置了阻尼调节结构，可以根据使用需求调整支架的俯仰角度，调整到合适的导航视角后拧紧阻尼螺丝就能保持角度固定，不会因为车辆震动出现角度下垂。从安装边界来看，支架的内槽尺寸完全匹配对应三防手机的长宽厚参数，

　　手机装入后整体的横向、纵向窜动量控制在0.2mm以内，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致安装卡滞、刮花手机外壳。支架的外露边角全部做了R3以上的圆角处理，没有尖锐的棱角，避免取放手机或者调整支架时划伤手部，同时整体结构没有多余的突出部件，安装到车把上后不会额外占用过多的横向空间，不会影响车把上刹车手柄、变速拨杆的操作空间。针对户外使用的复杂工况，支架的夹持部位设置了嵌入式的橡胶缓冲垫，橡胶垫表面做了防滑纹理处理，既可以增大与手机外壳之间的摩擦力，提升夹持稳定性，也能避免硬质塑料与手机外壳直接接触，长期使用不会磨花手机的防护外壳。支架的整体壁厚根据受力位置做了差异化设计，边角受力位置壁厚加厚到3mm，

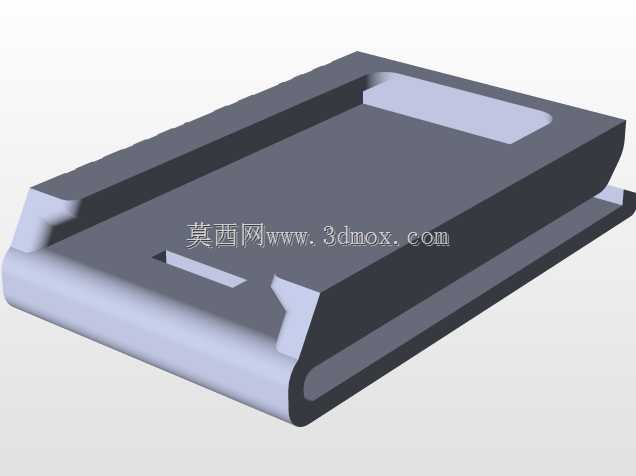

　　保证碰撞时的结构强度，非受力的中间区域壁厚控制在1.8mm，在保证整体结构强度的前提下尽可能控制整体重量，避免给车把增加过多的额外负载。从实际使用场景出发，这款支架除了适配自行车、摩托车的车把安装外，背部的快装结构也能兼容皮带夹配件，野外作业人员可以将支架夹在腰带或者背包肩带上，方便徒步过程中查看导航、传感器数据，不需要手持手机，提升户外行动的便利性。结构设计上没有采用容易失效的弹簧夹持结构，全部采用刚性卡扣定位，长期使用不会出现弹簧疲劳失效、夹持力下降的问题，所有卡扣的卡合量都设计在1.5mm以上，保证卡合到位后不会因为震动意外脱开。
