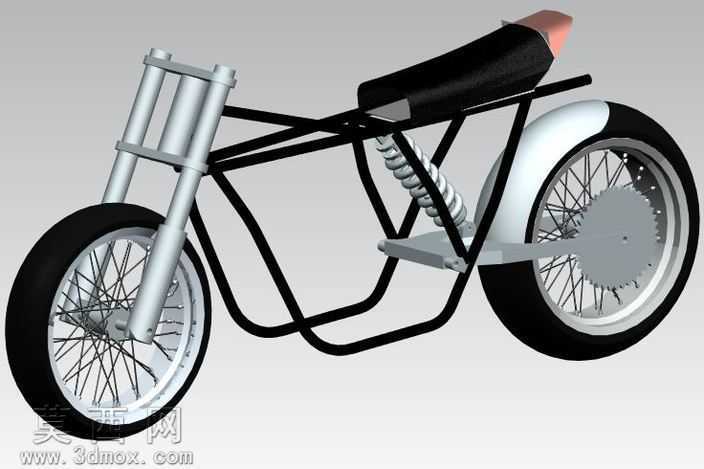

本田CB750K摩托车车架三维结构设计

本作品为复古风格摩托车车架的三维建模成果，建模过程围绕经典本田CB750K车型的车架结构特征展开，依托三维建模软件完成全结构的参数化搭建。建模初期先梳理摩托车摇篮式车架的受力逻辑，明确主梁、前叉安装位、后摇臂连接点、座椅承载区、后减震安装座的空间位置关系，以钢管弯折的真实工艺为参考，绘制每一段车架管材的中心路径，通过扫掠特征生成等径钢管的实体结构，精准还原圆管车架流畅的弯折弧度与衔接角度，所有管材衔接处均做了贴合焊接工艺的过渡处理，避免生硬的直角拼接，还原实车车架的焊接拼接质感。前叉部分采用双筒正置前减震的结构建模，分别完成上下联板、减震套筒、叉杆的独立零件建模，通过装配约束匹配实车的前叉倾角与转向行程空间，保证前轮安装位的同轴度与转向活动空间符合真实摩托的运动逻辑。后悬挂部分搭建了双弹簧减震的安装结构，精准定位减震上端与车架尾段的连接点、下端与后摇臂的铰接位置，弹簧部分通过螺旋扫描特征生成，还原弹簧的螺距、线径与支撑圈结构，匹配车架的承载受力需求。车轮部分分别完成钢丝辐条轮的建模，按照辐条的交叉排布规律逐一搭建辐条实体，匹配轮毂、轮辋、轮胎的装配关系，轮胎表面添加了符合复古摩托轮胎的胎纹细节，轮辋做了金属镀铬的材质质感区分。座椅部分按照复古驼峰座椅的造型做曲面建模，通过曲面放样生成符合人体工学的乘坐曲面，座垫尾部做了收窄的驼峰造型，还原经典CB车型的复古座椅特征。后挡泥板采用曲面建模生成贴合后轮弧度的弧形结构，边缘做了卷边处理还原金属挡泥板的工艺特征。材质渲染阶段，车架主体赋予哑光黑金属漆材质，还原实车钢管车架的喷涂质感，前叉套筒、轮辋、挡泥板赋予抛光镀铬金属材质，突出金属反光质感，轮胎赋予哑光黑色橡胶材质，添加细微的颗粒质感还原橡胶表面的触感，减震弹簧赋予银灰色金属材质，座垫赋予黑色荔枝纹皮革材质，区分不同部件的材质差异。建模过程中预留了发动机安装位、油箱安装点、脚踏固定位、车把安装座等后续拓展结构的安装接口，可基于此车架继续拓展完成整车其余部件的装配搭建，整体结构严格参考经典车型的比例参数，各部件的空间位置无干涉，符合摩托车车架的结构设计逻辑，可用于复古摩托改装参考、结构教学演示等场景。
