公制带反孔凸点投影焊接螺母结构设计

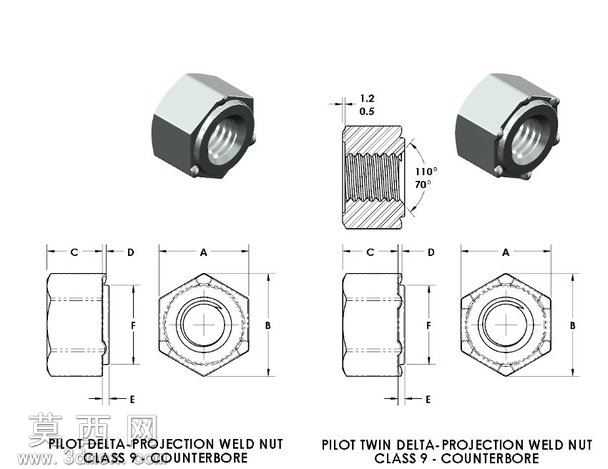

本模型针对公制9类带反孔的投影焊接螺母开展三维参数化建模，建模过程严格遵循投影焊紧固件的结构设计规范，完整还原该类焊接螺母的全部结构特征。建模初始阶段先梳理该类螺母的核心结构逻辑：主体采用标准六角外形，适配常规扳手的夹持尺寸要求，底部设置三个均匀分布的三角凸焊焊点，用于焊接作业时与母材形成可靠的熔接连接，顶部设计沉孔反孔结构，可在装配时避让多余焊渣、容纳适配的连接件端部，避免装配干涉。建模时先绘制六角外形的基准草图，标注对边、对角的标准公制尺寸，通过拉伸命令生成螺母主体基体，随后在基体中心绘制内螺纹的牙型轮廓，采用螺旋扫描命令生成连续的标准公制内螺纹，还原螺纹牙型110°与70°的标准牙侧角度，保证螺纹的啮合精度。针对底部的焊接凸点，先在六角端面的对应位置绘制三角凸点的截面轮廓，通过拉伸凸台命令生成凸点结构，保证凸点1.2mm的突出高度与0.5mm的顶部平面尺寸，匹配投影焊的工艺要求，确保焊接时电流能够集中在凸点位置，形成均匀牢固的焊核。顶部的反孔沉台结构采用旋转切除命令生成，精准控制沉台的深度与直径，满足反孔结构的避让需求。建模完成后对模型进行结构校验，确认六角外形的尺寸公差、内螺纹的螺距与牙型参数、焊接凸点的位置度、反孔沉台的同轴度均符合公制焊接螺母的设计标准，同时对模型的棱边进行工艺倒角处理，还原实际零件的加工工艺特征。材质配置上为模型赋予碳钢材质，调整金属材质的粗糙度与反光参数，模拟焊接螺母经表面处理后的哑光金属质感，渲染时采用多角度布光，清晰展示螺母的外形轮廓、内螺纹结构、底部焊接凸点与顶部反孔结构，同时配套绘制二维工程视图，标注各关键尺寸参数，直观呈现零件的结构细节与尺寸要求，可直接用于焊接工艺验证、紧固件选型参考以及相关机械结构的装配设计。
