DN15PN16法兰式截止阀结构设计

这款DN15PN16规格的法兰式截止阀，主要面向小口径中低压工业管路场景，常见于化工辅助管线、暖通给排水系统、小型工艺装置的流体通断控制环节，核心作用是通过阀杆带动密封件做直线升降，改变阀座处的流通截面积，既可以实现管路的完全截断，也能在小范围内调节介质流量与管路压力。从实际选型角度看，PN16的压力等级适配多数常压工业水系统、低压蒸汽管路以及无强腐蚀特性的通用流体工况，法兰连接的形式也让现场安装与后期检修拆卸更便捷，无需像焊接连接那样动火作业，降低了管线改造的施工门槛。

设计阶段首先要明确安装边界的约束条件：两端法兰的螺栓孔中心距、法兰密封面外径必须匹配对应DN15的管路法兰标准，避免现场对接时出现孔位错位、密封面不贴合的问题；阀体的流道采用直通式布局，介质从一端法兰进入后，沿阀腔下部流过阀座密封面，再从另一端法兰流出，这种流道走向虽然流阻比球阀略高，但密封副的受力状态更稳定，长期使用后的密封可靠性更优。阀杆的升降行程经过精确核算，既要保证阀门全开时流通截面不小于管路通径，避免产生额外节流损失，也要限制全关位置的密封件压缩量，防止过度挤压导致密封件永久变形。

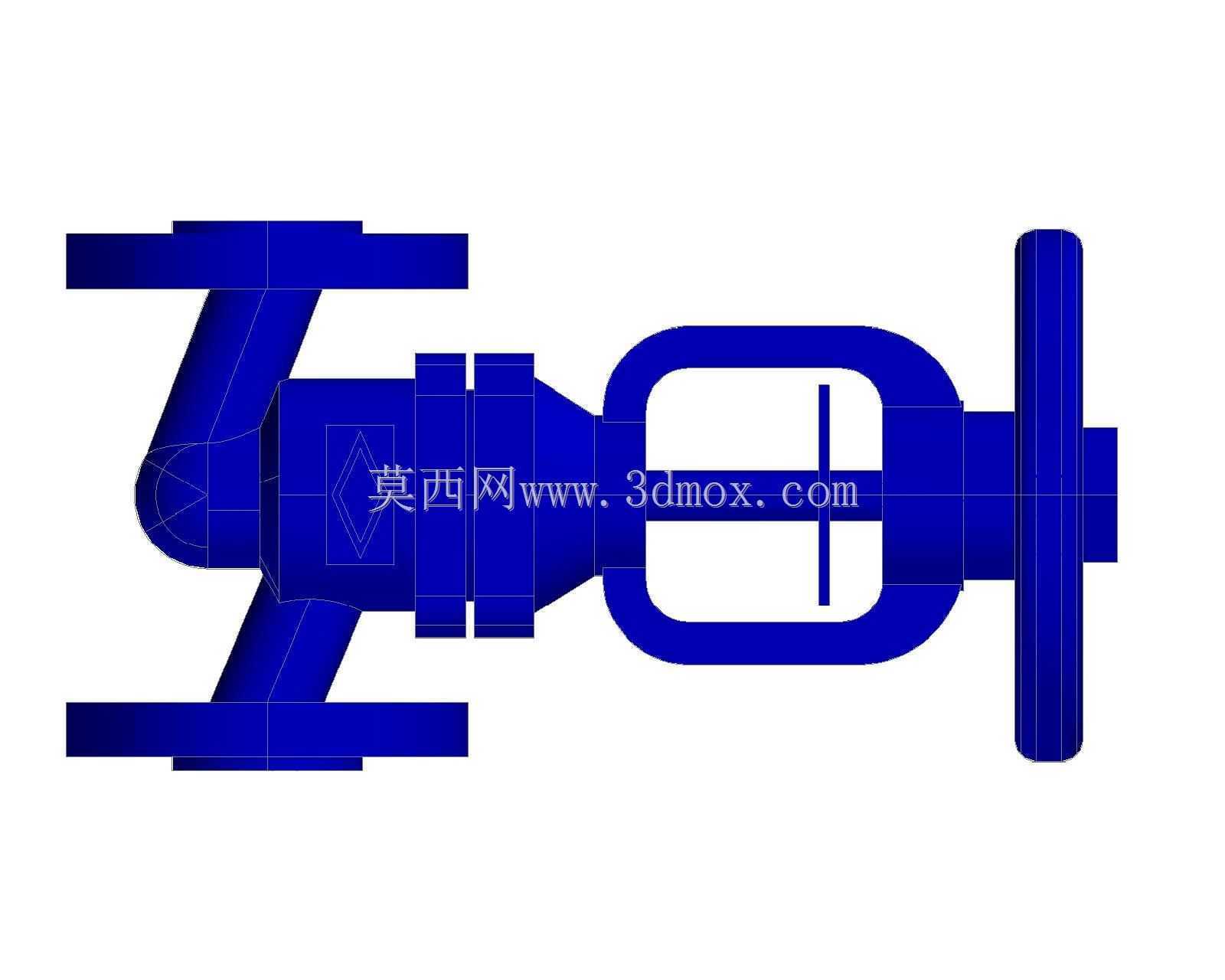

外形结构上，阀体中部的阀盖支架采用框架式造型，既为阀杆的升降动作提供足够的导向支撑，也能减轻整体重量，同时预留了填料函的安装空间，可通过压盖调整填料的压紧程度，补偿长期运行产生的磨损，避免阀杆处出现介质外漏。两端法兰与阀体采用一体化铸造结构，消除了连接焊缝带来的泄漏风险，阀体壁厚按照PN16压力等级的强度要求设计，可承受额定压力下的长期静载荷以及常规工况下的水锤冲击。

建模过程中需要重点关注几个配合关系：阀杆与阀盖导向孔的间隙配合要保证动作顺畅且无明显晃动，密封件与阀座的同轴度直接决定全关时的密封效果，法兰密封面的平面度以及螺栓孔的位置度是现场安装无干涉的关键。对于设备设计人员而言，这类小口径截止阀的三维模型可直接嵌入整体管路装配中，用于校验管路布局的空间干涉，确认阀门操作手柄的活动范围不会与周边管线、设备构件冲突，也能提前核算法兰连接所需的操作空间，为现场施工预留足够的扳手作业位置。
