带搅拌机构的夹套式混合罐体结构

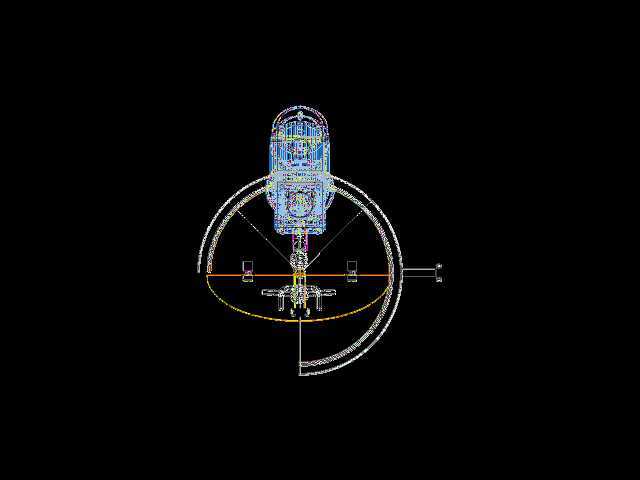

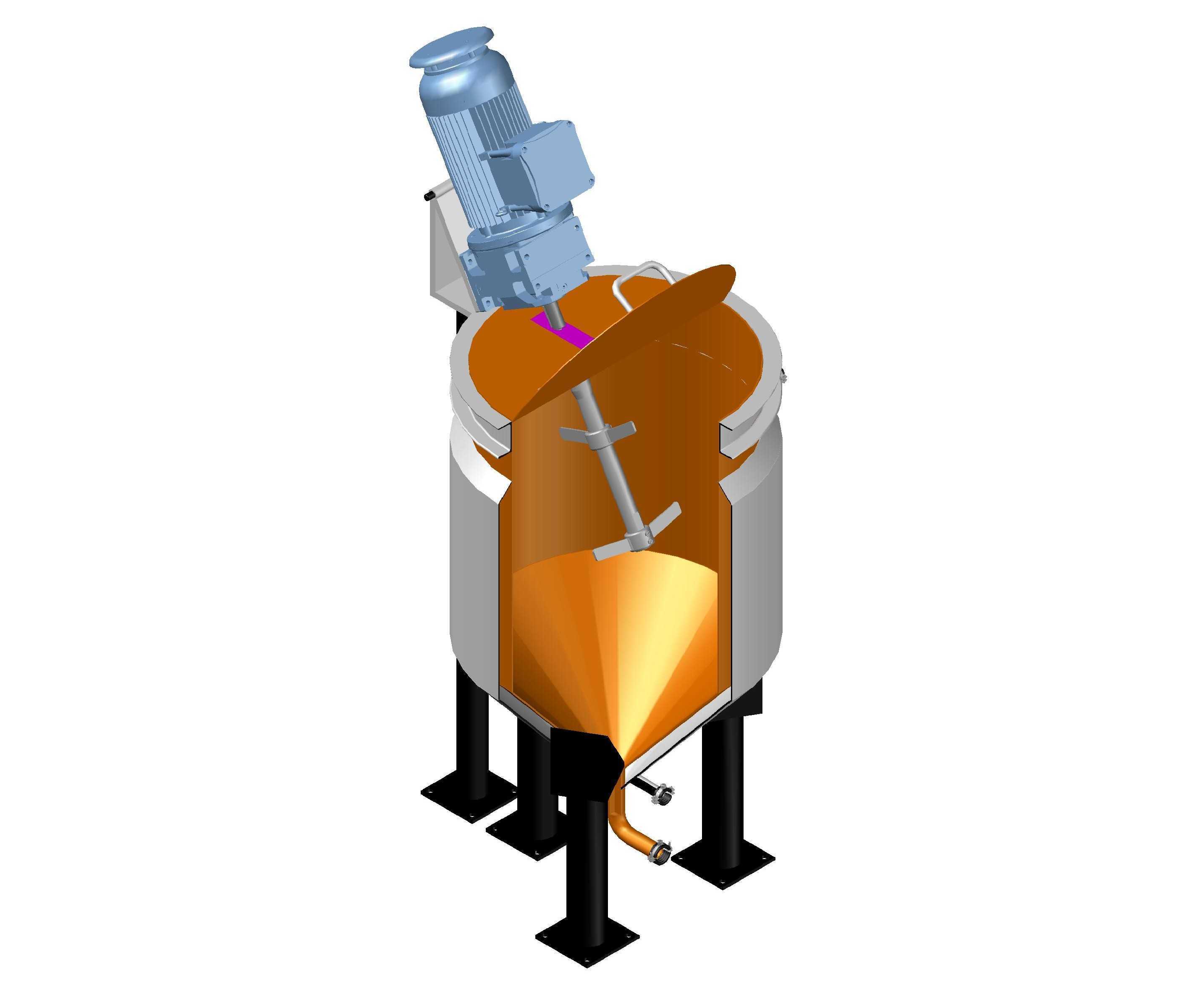

　　在精细化工、食品配料、日化原料混配的生产场景中，夹套式混合罐体是批次式物料混配工序的核心承载设备，这类设备需要兼顾物料均匀混合、温度精准调控、进出料操作便捷、安装维护便利等多重工程需求，本次呈现的带顶置搅拌的双夹套混合罐体结构，正是针对中低粘度固液、液液物料混配工况设计的实体结构方案。从实际工况适配来看，该结构可覆盖常压下的配料混合、溶解搅拌、均质调和等工序，夹套层可通入导热介质或冷却介质，实现罐内物料的升温保温或降温控温，适配对反应温度有区间要求的混配流程，比如日化行业的乳液基料混配、食品行业的糖浆调配、化工行业的助剂复配等场景，都能通过该结构的功能设计满足生产需求。

　　从结构设计思路来看，整体采用立式锥底布局，这种布局的核心考量是出料无残留，锥底的倾斜角度经过物料流动性校核，可保证混合完成的物料在重力作用下完全从底部出料口排出，避免罐底积料造成的物料浪费与批次交叉污染。罐体顶部采用快开式人孔盖设计，人孔盖带翻转支撑结构，操作人员无需完全拆卸盖板即可完成罐内检查、余料清理、易损件更换等操作，降低日常维护的操作强度。顶置的搅拌驱动单元采用立式安装布局，驱动端通过机架直接固定在罐顶的安装法兰上，搅拌轴穿过罐顶的密封结构伸入罐内，轴端安装双层斜叶搅拌桨，上层桨叶负责将罐内上部物料向下推送，下层桨叶负责将锥底区域的物料向上翻涌，形成上下循环的流场，避免出现搅拌死角，保证不同密度、不同配比的物料在设定的搅拌时间内达到混合均匀度要求。

　　夹套结构采用全包式设计，覆盖罐身直段与锥底段，夹套层的介质进出口设置在锥底侧下方与罐身上部，可保证换热介质在夹套内形成完整的流路，无换热盲区，夹套与内罐之间采用支撑筋板加固，避免通入压力介质时夹套出现变形失稳的问题。罐体的支撑采用三腿式支腿结构，支腿底部带方形安装底板，底板上预留地脚螺栓安装孔，安装时可通过调整地脚螺栓的高度实现罐体的水平找正，保证搅拌轴的垂直度符合运行要求，避免轴封偏磨、搅拌运行晃动的问题。支腿的高度经过出料操作空间校核，底部出料口下方预留足够的空间安装出料阀门、接料容器或者输送管道，无需额外抬高罐体即可满足出料操作的空间需求。

　　从安装边界尺寸来看，罐体直段的直径与整体高度的比例控制在1:1.6左右，这个比例既可以保证单批次的物料处理量，也能控制搅拌轴的悬臂长度，降低搅拌运行时的轴端挠度，提升轴封与轴承的使用寿命。罐顶除了搅拌安装口与人孔之外，还预留了进料口、助剂添加口、排气口、温度检测口等工艺接口，所有接口的法兰尺寸都符合通用管道连接标准，可直接与车间现有工艺管道对接，无需额外制作转换接头。搅拌驱动单元的外形尺寸与罐顶安装位的预留空间匹配，驱动单元的检修侧预留了足够的拆卸空间，后期更换电机、减速机或者机械密封时，无需拆除周边管道即可完成检修作业。

　　在细节结构处理上，罐内所有焊缝都做了圆弧过渡打磨处理，没有卫生死角，适配有清洁要求的食品、日化生产场景，夹套层外表面做了保温层安装预留位，后期可直接包覆保温材料减少热量损耗。搅拌轴与罐顶之间的密封采用常用的机械密封结构，可满足常压工况下的密封要求，避免物料溅出或者外界杂质进入罐内。底部出料口采用侧装式结构，出料管沿锥底切线方向引出，可减少出料时的物料残留，同时方便阀门的安装与操作。整个结构的受力经过校核，支腿、罐体、夹套、搅拌机架的强度都可满足满料运行时的载荷要求，运行过程中不会出现结构变形、焊缝开裂等问题。
