工业在线天然气色谱检测装置结构设计

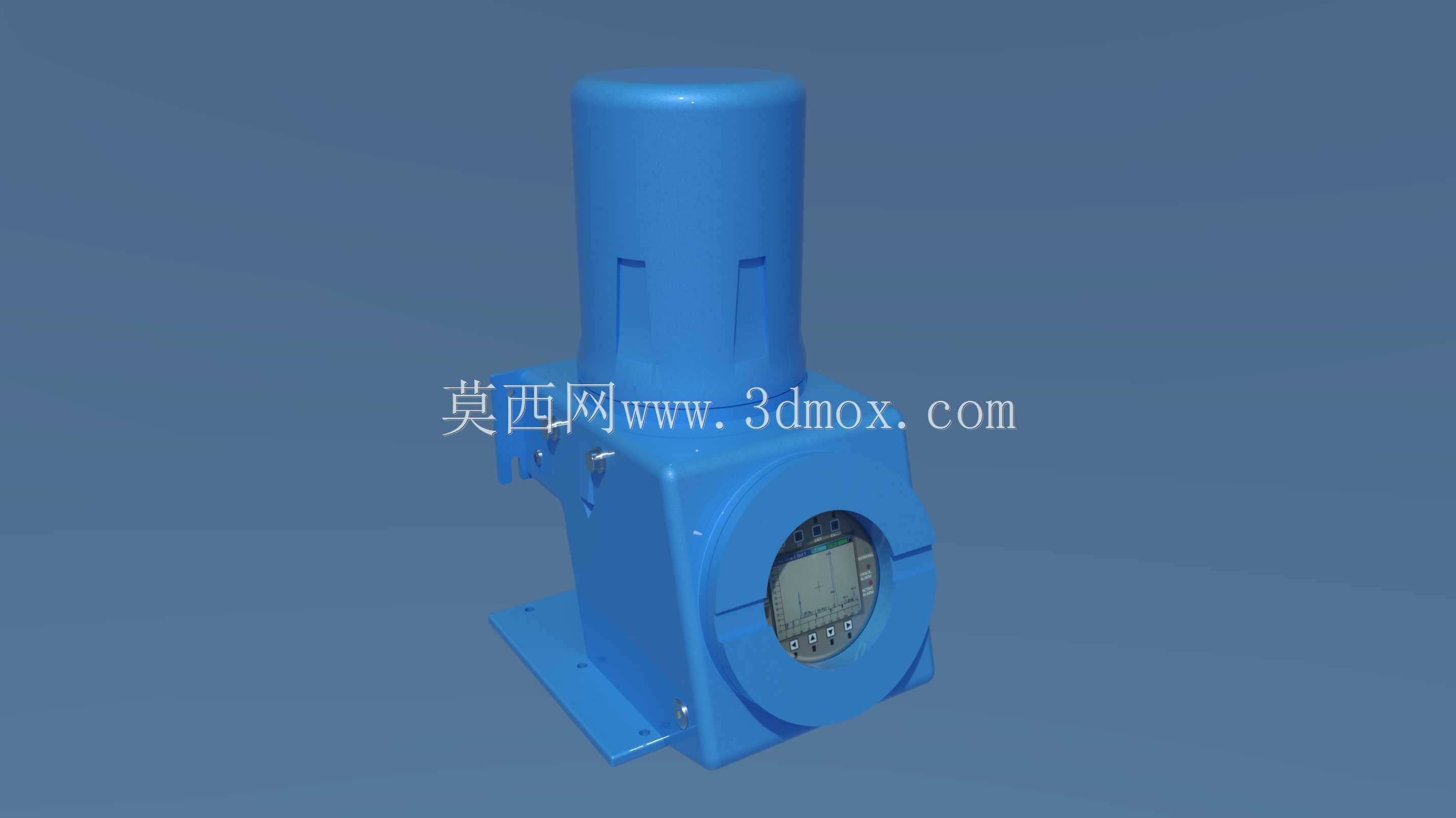

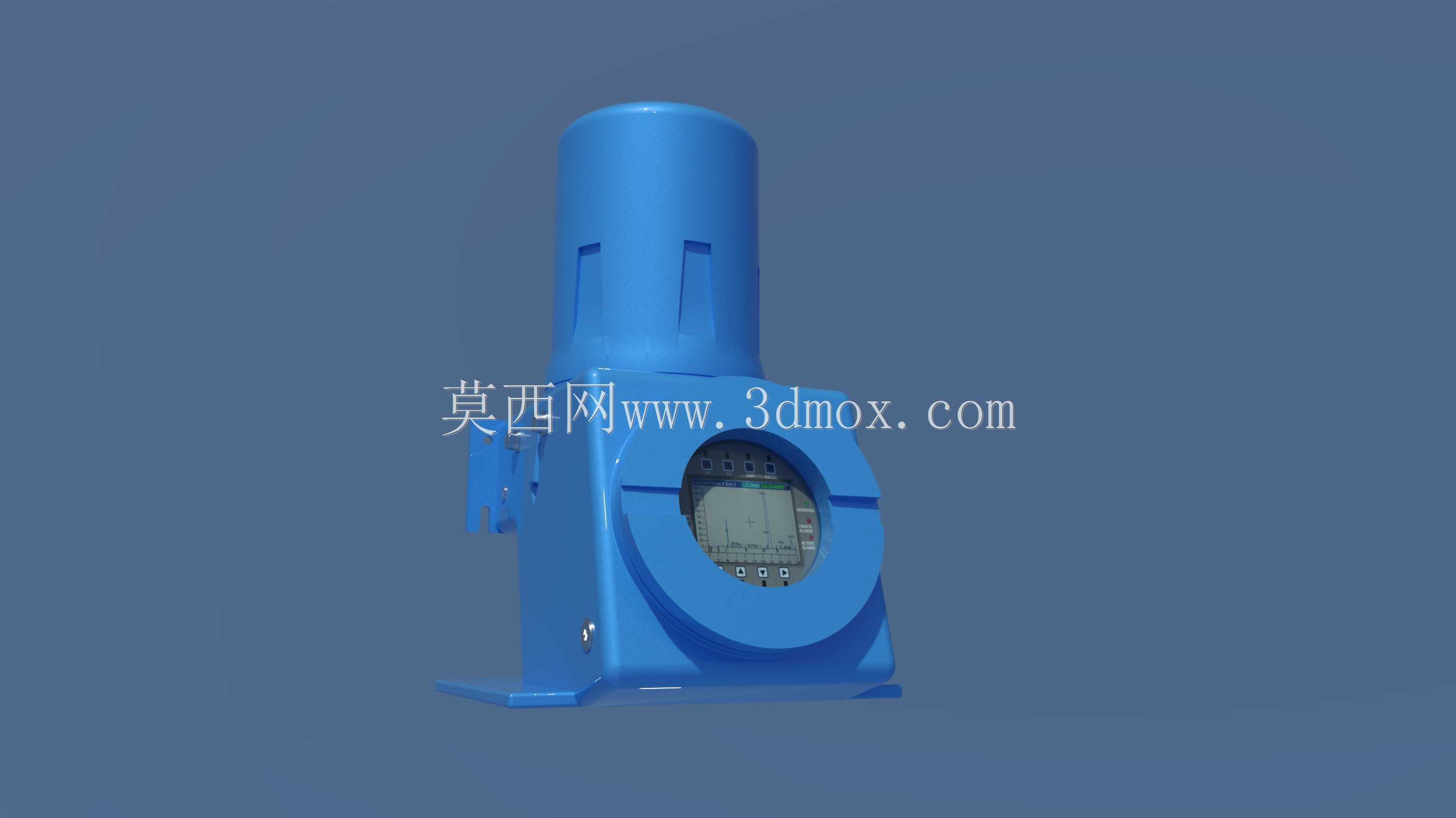

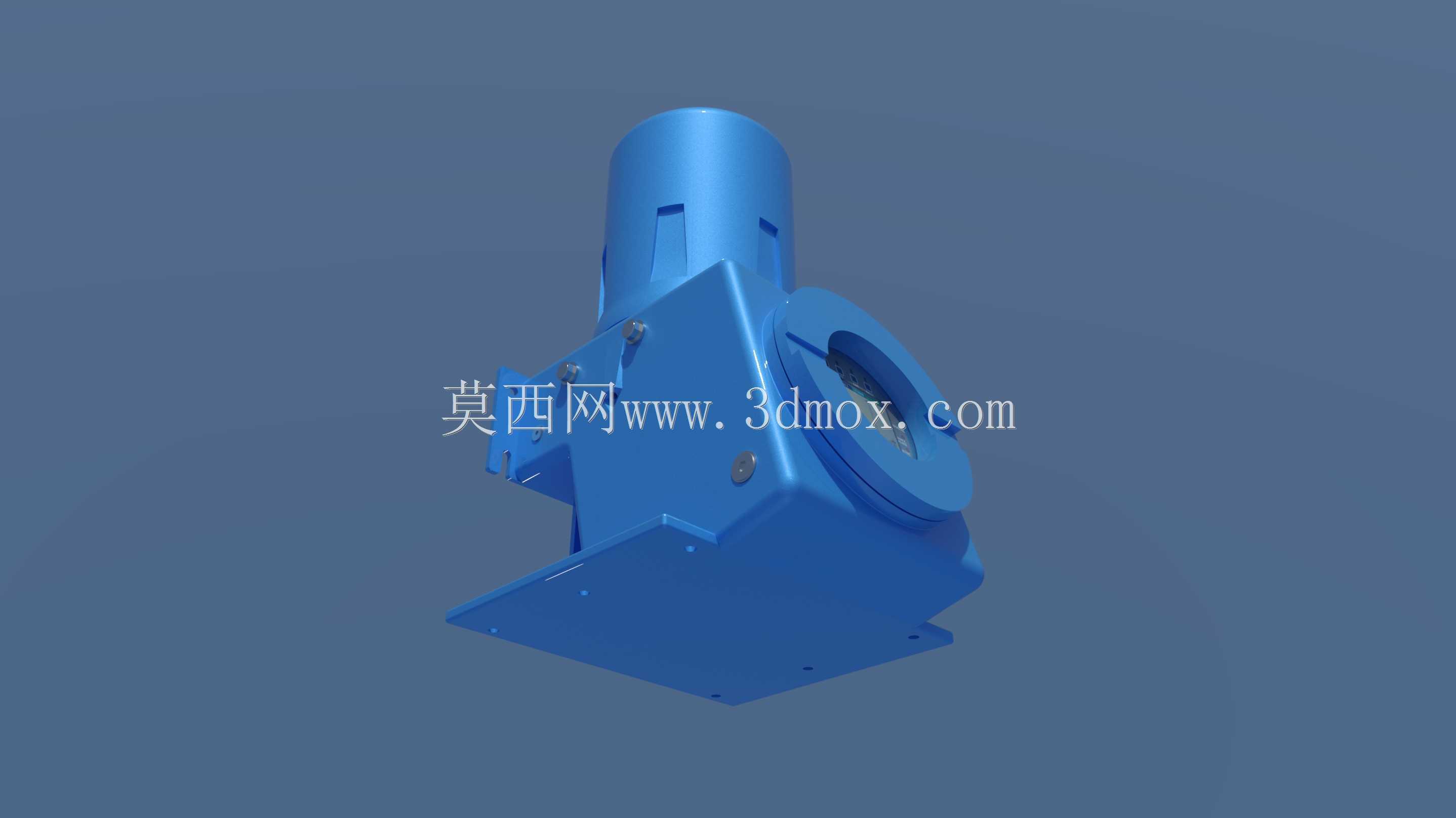

这款天然气色谱检测装置的结构设计，核心围绕长输管线、城市燃气门站、天然气调压站的在线组分检测需求展开，区别于实验室台式色谱设备，该装置采用一体化立式集成结构，所有检测气路、控制模块、显示单元全部整合在单台壳体内，无需额外搭建分析机柜，适配站场露天、撬装设备区的安装场景。从安装边界来看，设备底部预留带安装孔的方形法兰底座，可直接通过膨胀螺栓固定在站场水泥基础或撬装型钢支架上，底座安装孔位间距适配常规站场仪表安装支架的通用尺寸，无需额外加工过渡连接板；设备上部的圆柱形腔体为恒温分析柱仓，设计时将柱仓独立密封，避免站场环境温度波动影响色谱柱分离效率，柱仓侧面预留气路接头安装位，可直接对接站场取样管线的卡套接头，减少现场配管的弯折应力。正面圆形区域集成了带防护边框的显示操作面板，面板嵌入壳体内部，外覆透明防护层，可抵御站场扬尘、偶尔的喷淋水溅，操作按键采用凸起式硅胶按键，操作人员佩戴劳保手套也可完成参数调取、校准操作。设备侧面预留的快拆检修口，无需整体拆解壳体即可完成过滤芯更换、色谱柱维护等常规作业，适配站场运维的快修需求。设计过程中充分考虑站场设备的布线规范，设备背部预留独立的线缆穿舱格兰头位置，电源、信号输出线缆可分开穿入，避免信号干扰，信号输出接口兼容站场常规的4-20mA、RS485通讯模式，可直接接入站场SCADA系统，无需额外加装转换模块。气路部分的设计将减压、过滤、流量控制元件全部集成在壳体内部的安装板上，外部仅保留取样进气、尾气排放接口，现场安装仅需对接两根气路管线即可完成气路连接，大幅缩减现场安装的工作量。整体结构的棱角处均做了圆弧过渡处理，避免站场巡检人员磕碰受伤，壳体壁厚满足户外设备的抗冲击要求，可承受站场区域常规的设备振动、风力载荷，上部柱仓与下部阀体腔的连接部位采用密封胶条加螺栓紧固的结构，防护等级满足户外露天安装的要求，无需额外加装防雨遮阳罩即可长期稳定运行。
