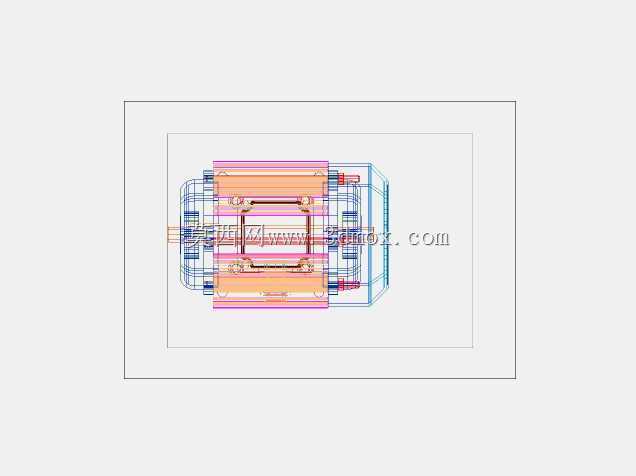

透明结构展示参考用电动机构造模型

做小型自动化产线配套动力选型、非标设备动力端结构校核的时候，经常需要对照成熟电机的内部排布来调整安装位的干涉问题，这个参考模型把电机的内部绕组、定子固定结构、转子支撑、端盖密封配合都做了半透明化的分层展示，不用拆实体样机就能看清各部件的装配层级。从实际工程应用来看，这类参考结构常用来给输送线单动力端、小型工装夹具的动力模块、教学演示教具做结构参照，能帮设计人员快速理清电机内部的空间占用逻辑，避免在设计安装腔体时出现和内部突出结构的硬干涉。模型的设计思路偏向工程教学与结构参考，没有做外观的冗余修饰，所有内部配合面都保留了实际装配的公差预留逻辑，比如定子铁芯和机壳的过盈配合段、转子轴承和端盖轴承室的配合台阶、绕组端部的出线避让空间，都按照常规小功率异步电机的实际尺寸比例做了还原，能直观看到绕组端部的突出高度，这部分是很多新手设计电机安装腔时最容易忽略的干涉点，不少人只算机壳的外径尺寸，忘了出线侧和非传动侧端盖外的接线盒、风罩的安装边界，最后装配时才发现和周边的支架、走线槽撞位。从安装边界来看，模型还原的这类小功率电机，机壳的安装止口、底脚的安装孔位间距都符合通用小功率电机的安装尺寸规范，传动侧的轴伸长度、键槽尺寸也对应常规配套联轴器、同步带轮的配合尺寸，设计时可以直接参照这个结构的径向、轴向尺寸预留安装空间，尤其是端盖部分的螺栓排布位置，能帮设计人员提前规划周边紧固件的操作空间，不用等出完工程图才发现装拆电机端盖时扳手没有操作余量。另外模型里的转子支撑结构、两端轴承的选型搭配也做了清晰展示，能看到前后轴承的规格差异、润滑脂腔的预留空间，对于做电机维修教学、小型电机改型设计的人员来说，能快速理解不同部件的受力逻辑，比如传动侧轴承要承受径向负载所以规格更大，非传动侧主要做轴向定位，配合波形弹簧预留热胀冷缩的窜动间隙，这些细节在纯二维图纸上很难直观感知，通过三维结构的透明展示，能快速建立完整的装配认知，减少设计阶段的低级错误，也能在和加工、装配人员沟通结构问题时，直接用这个模型做参照，降低沟通成本，避免因为二维视图的理解偏差出现加工装配失误。
