高扭矩带前后轴承交流感应电机结构

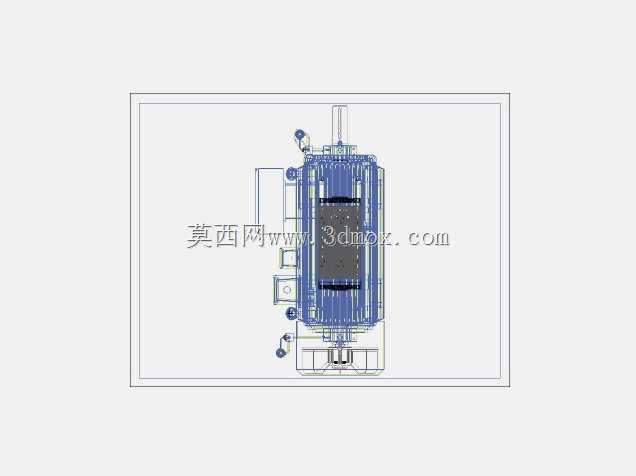

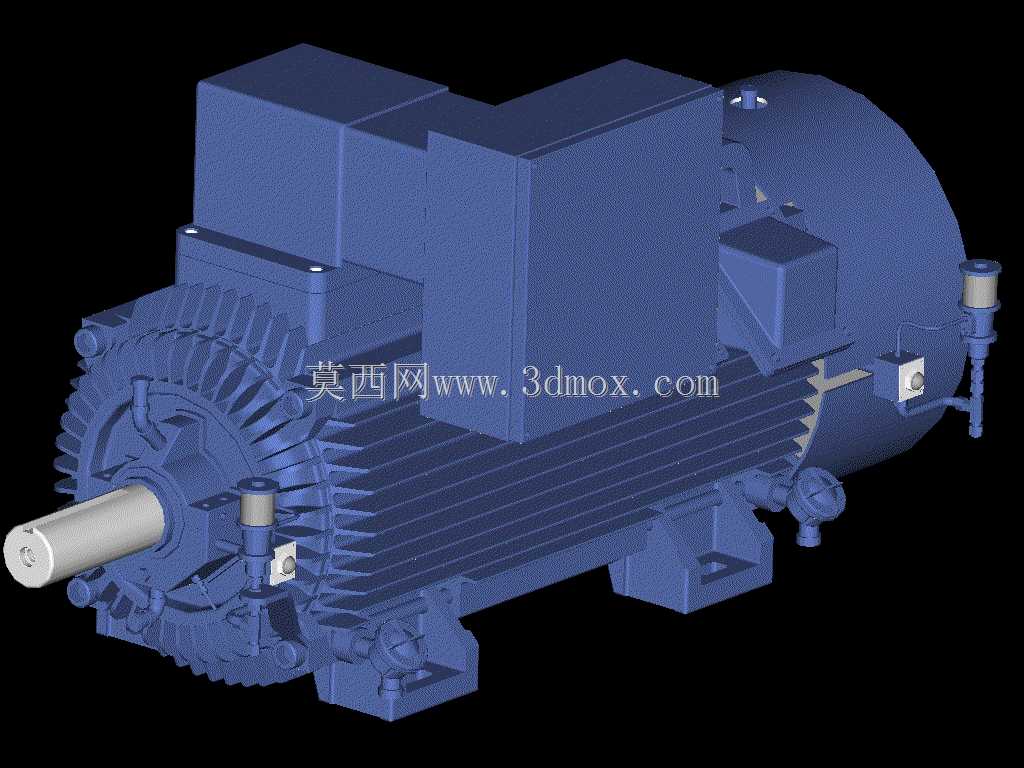

这款高扭矩交流感应电机的三维结构，可直接用于重型输送线、矿山破碎给料设备、大型风机泵类负载的选型配套阶段做布局干涉校验，也能作为电机维修、非标传动组件设计的三维参照底图。从实际工程落地角度看，这类带前后独立轴承配置的电机，主要适配启动负载大、运行中存在径向冲击载荷的工况，前部轴承靠近输出轴端，主要承担传动带轮、联轴器传递过来的径向力与少量轴向窜动载荷，后部轴承辅助支撑转子总成，平衡高速运转时的转子挠度，避免定转子扫膛问题。

建模过程中优先还原了电机的安装边界：底部一体式铸铁机座的安装脚预留了标准螺栓过孔位，孔距、孔径匹配同功率等级通用电机的安装尺寸，可直接替换现有产线上的同规格老旧电机，无需改动设备安装基座。输出轴的轴伸长度、键槽尺寸严格对应通用传动件的配合公差，不管是装弹性柱销联轴器还是皮带轮，都能直接在装配环境下做配合校验，不用反复核对二维图纸的尺寸链。

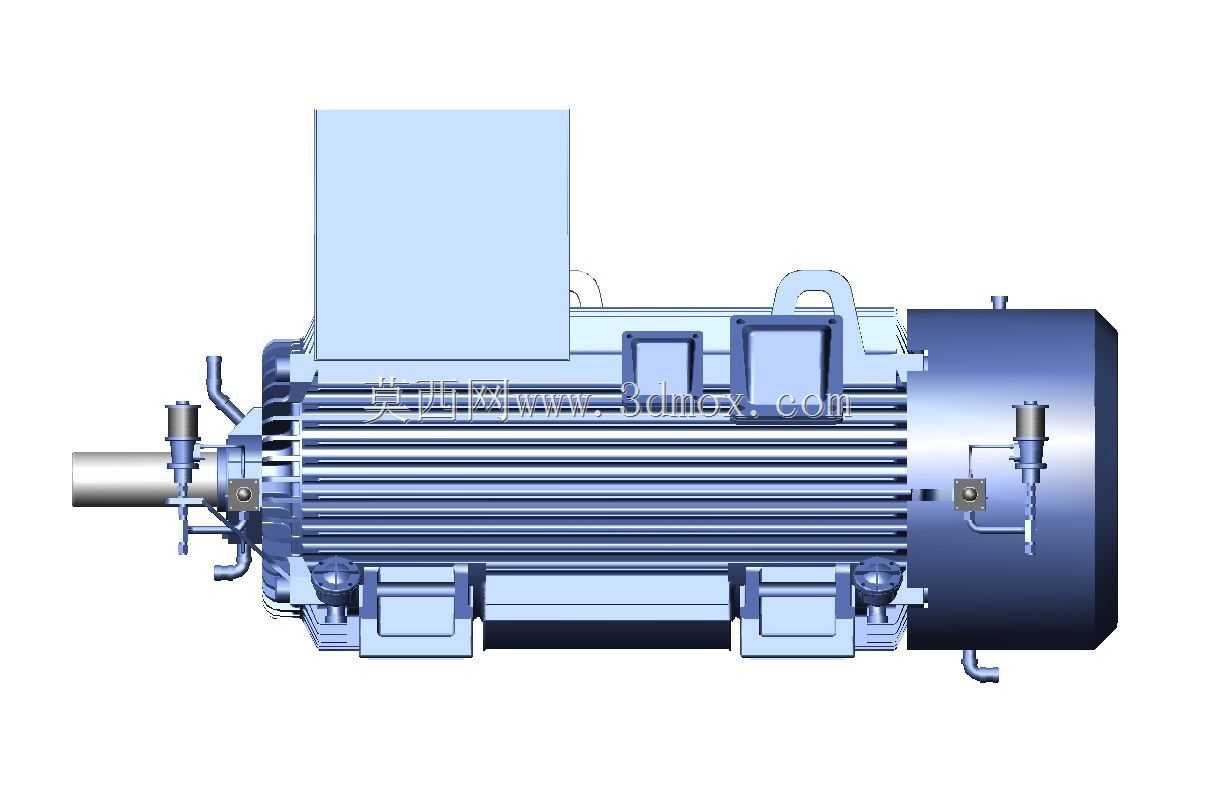

机壳部分的散热筋结构做了等比例还原，沿机壳轴向均匀排布的散热筋，能在电机自然风冷或者带独立风扇冷却时，增大散热面积，适配长时间满负荷运行的工况，建模时特意保留了散热筋的拔模斜度，和实际铸件的工艺特征一致，不会出现工艺无法实现的直角结构。顶部的接线盒做了分体式结构还原，接线腔的空间预留了电缆格兰头安装位、接线端子排的布置空间，侧面的小接线盒是用于安装热敏电阻、加热带等辅件的预留腔，适合潮湿、低温环境下使用的电机配置需求。

非轴伸端的风罩、风扇结构也做了完整呈现，风罩的通风孔排布方向对应风扇的旋向，能引导冷却气流沿散热筋轴向流动，带走电机运行产生的铜损、铁损热量。两端的轴承室结构做了细节还原，包括轴承盖的密封槽位、注油嘴的安装位置，方便后续做润滑系统的配套设计，对于需要定期补脂的大功率电机场景，可直接参照这个结构布置注油管路。

在做整线设备布局时，这个模型可直接导入装配环境，核对电机与周边传动部件、防护罩、管线的安全距离，尤其是接线盒的朝向、吊环的安装位置，都能提前在三维环境下调整，避免现场安装时出现接线空间不足、吊装干涉的问题。转子部分的轴系结构也做了内部还原，包括转子铁芯、导条的排布位置，能直观看到电机内部的磁路对应结构，对于做电机本体改造、能效升级的设计人员来说，可直接在这个基础模型上做参数调整，缩短建模周期。
