巴朗桑立式支撑连接构件结构设计

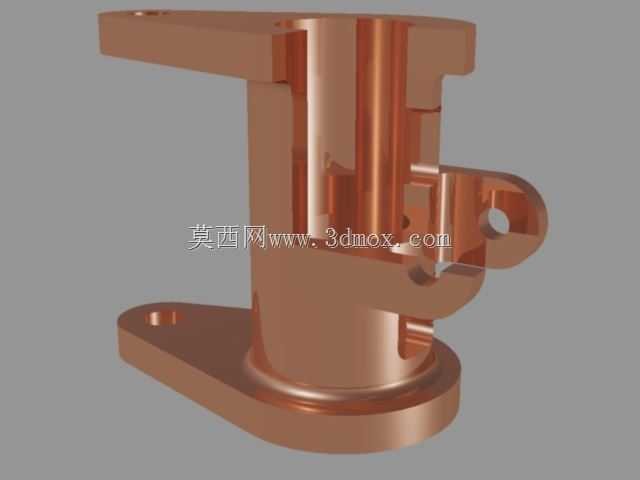

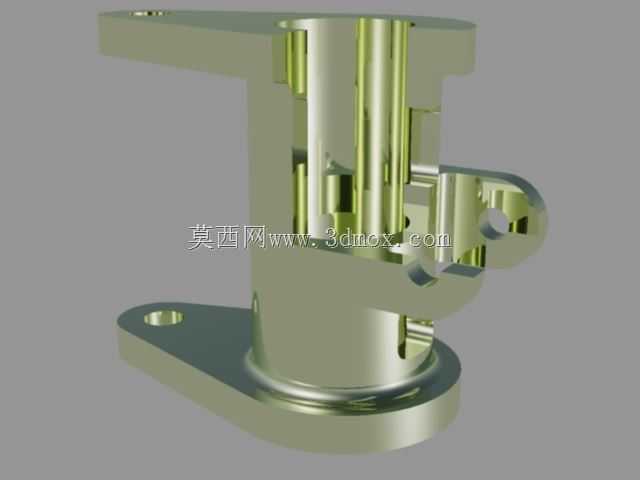

该立式支撑连接构件属于机械传动与支撑系统中的基础承载部件，常见于中小型自动化生产线的工位定位单元、工装夹具的支撑基座、以及轻型输送设备的侧边连接结构中，主要承担竖向载荷传递、横向构件定位、附属功能部件安装的多重作用。从实际使用场景来看，这类构件多安装在设备台面与执行机构之间，底部的圆盘式基座通过螺栓与设备安装面锁紧，保证整体支撑的稳定性，避免设备运行过程中出现晃动偏移；上部伸出的横向悬臂结构可用于安装检测传感器、行程挡块或者小型气动元件，侧面带孔的凸耳结构则用于连接连杆类传动件，实现动力的横向传递或者部件的铰接联动。

设计过程中优先考虑了载荷分布的合理性，竖向主体采用等截面柱式结构，在基座与立柱衔接处做了圆弧过渡处理，有效降低应力集中系数，避免长期受载后出现根部断裂的问题；悬臂部分与立柱采用一体化结构设计，减少拼接装配带来的累积误差，保证悬臂安装面的平面度公差控制在合理范围内，确保上部安装部件的定位精度。侧面凸耳的通孔位置经过受力校核，孔边做了倒角处理，既方便铰接销轴的装配，也能减少销轴与孔壁的局部挤压应力，延长铰接结构的使用寿命。

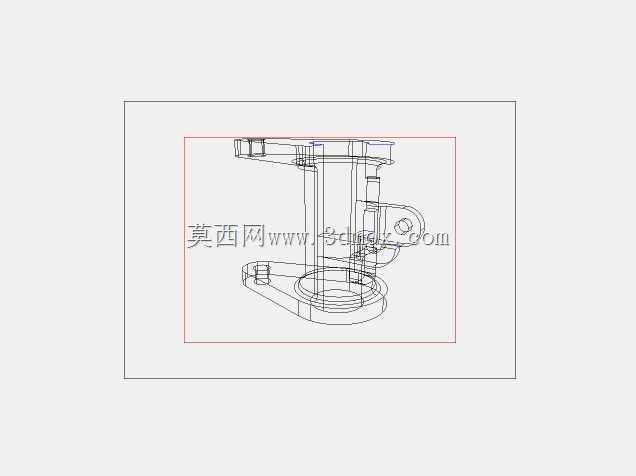

从安装边界来看，底部圆盘基座预留了均匀分布的安装孔位，适配常规的M6-M8规格紧固螺栓，安装时不需要额外加工转接板，可直接固定在标准型材台面或者钢板安装面上；整体竖向高度适配多数轻型设备的工位安装空间，不会出现与周边运动部件的干涉问题，悬臂伸出长度经过优化，在保证足够安装空间的前提下，尽可能缩短悬臂长度以降低弯矩对立柱的载荷影响。构件的所有棱边都做了倒钝处理，避免装配过程中划伤操作人员，也减少应力集中带来的结构失效风险。这类构件在建模过程中重点还原了各特征的装配关系，所有孔位、安装面的尺寸都符合机械设计通用公差要求，可直接用于三维装配模拟、工程图导出以及后续的加工工艺编制，适合AutoCAD三维建模练习时熟悉拉伸、并集、剪切等基础操作，也能为同类支撑构件的设计提供结构参考。
