滚珠丝杠直线传动副结构设计

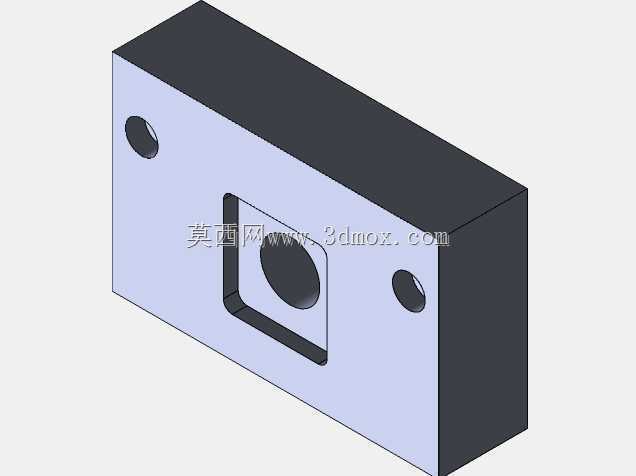

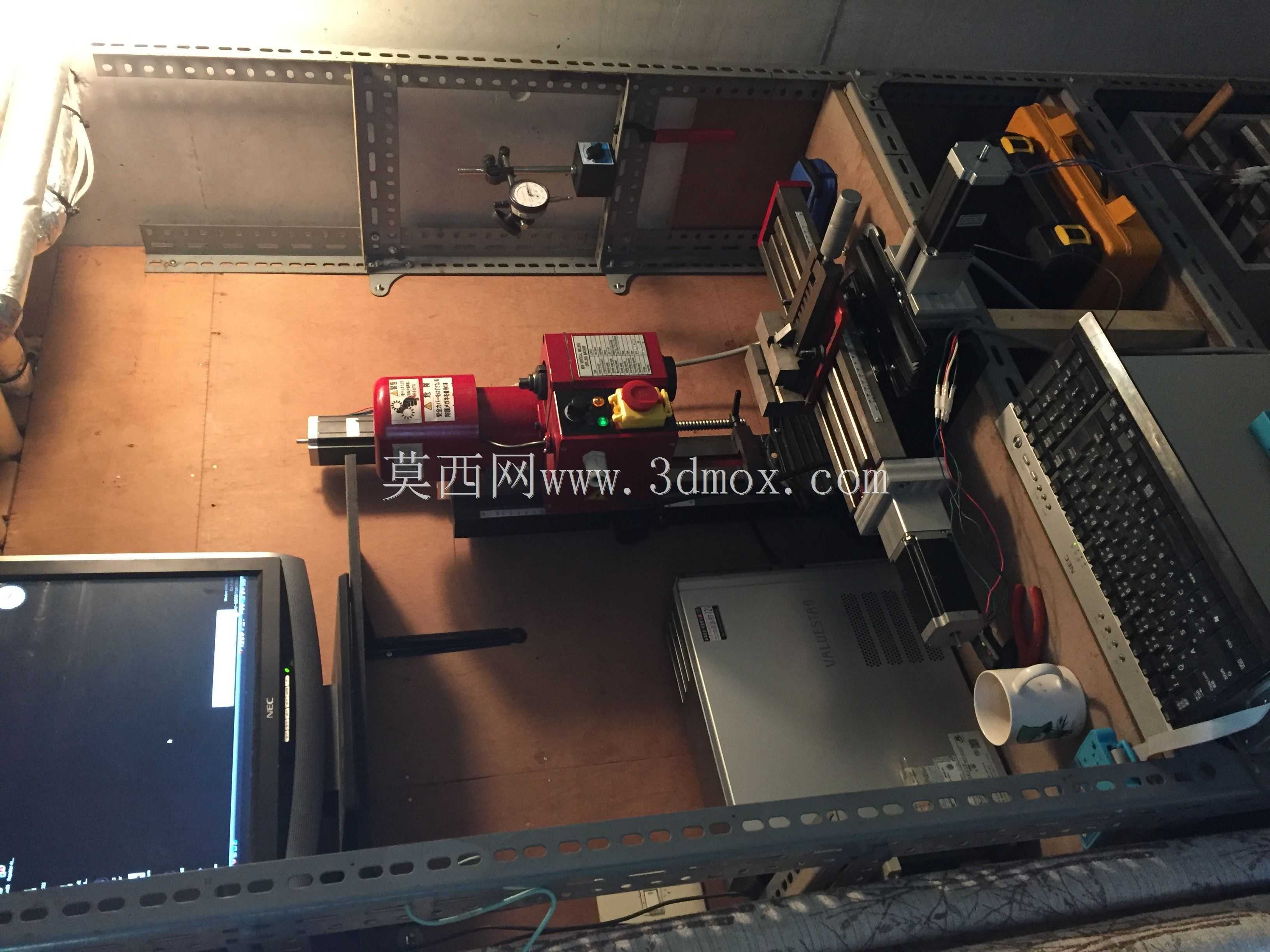

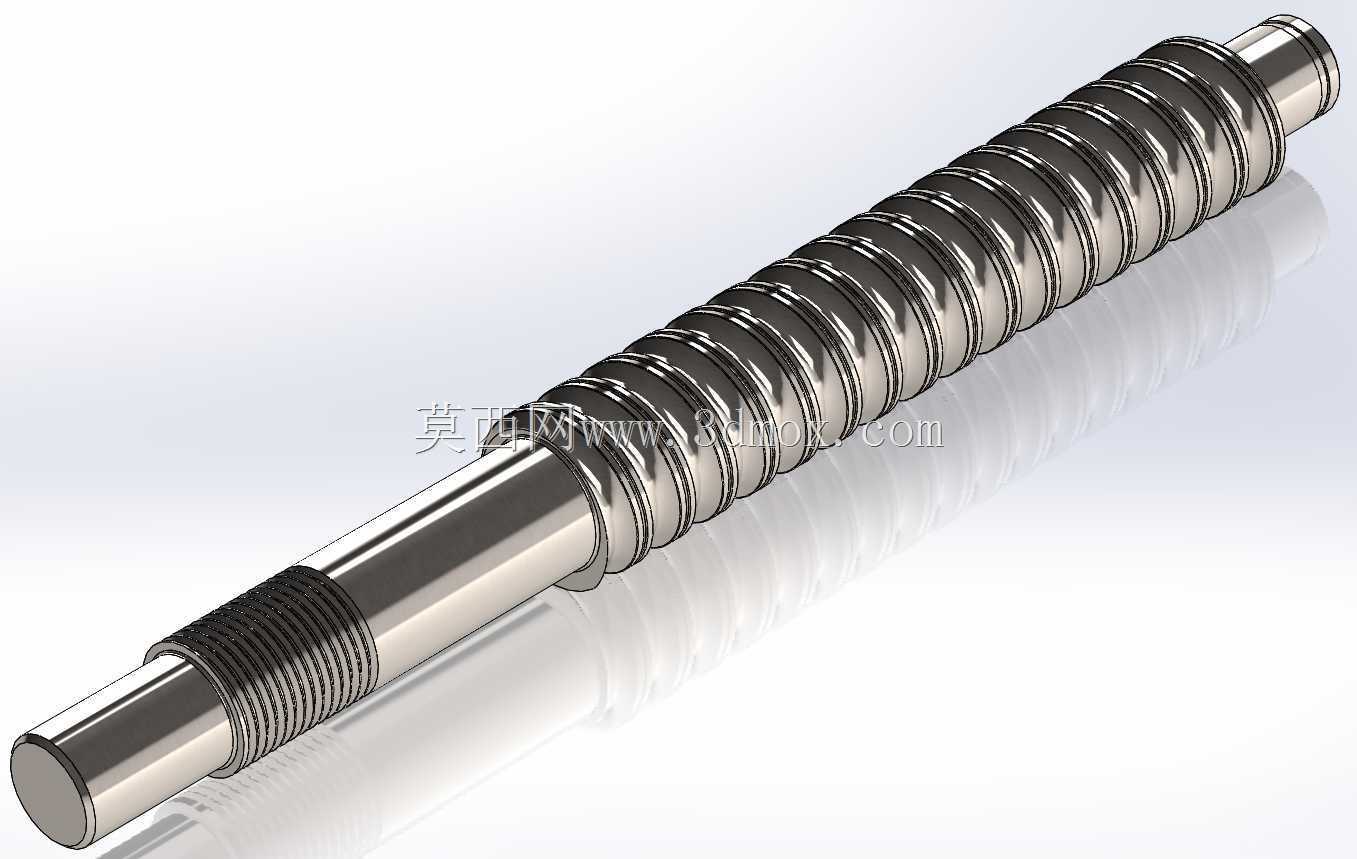

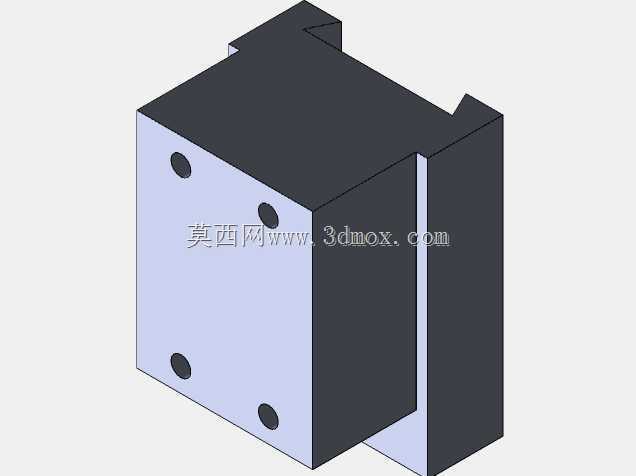

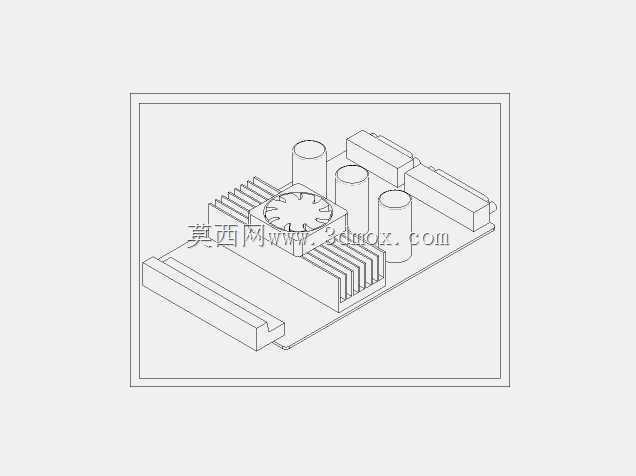

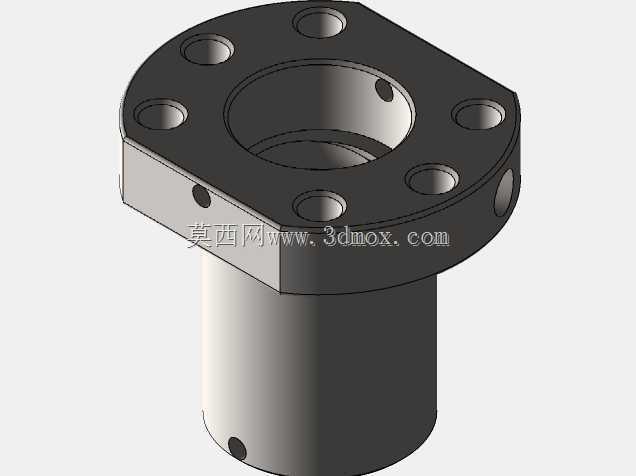

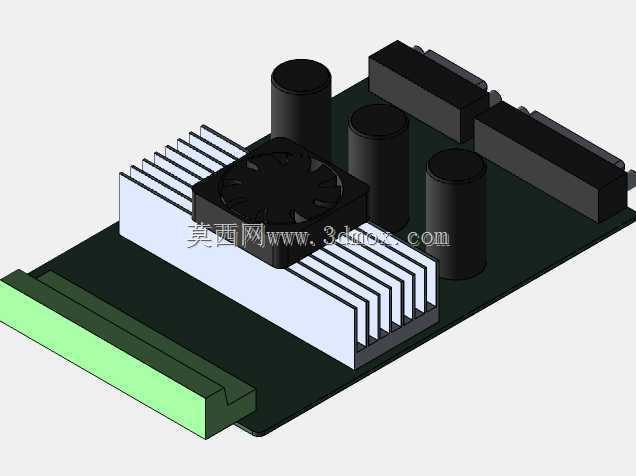

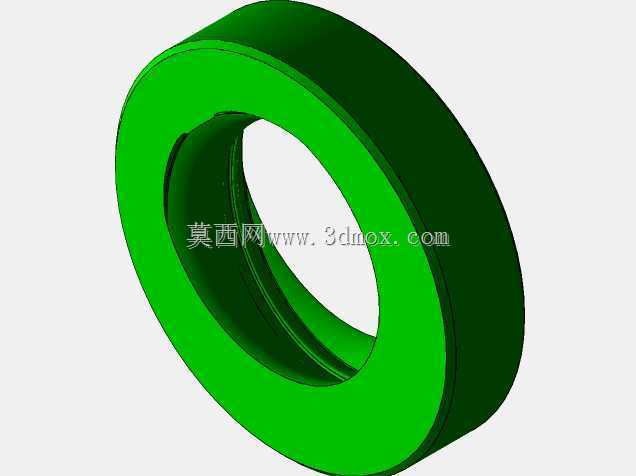

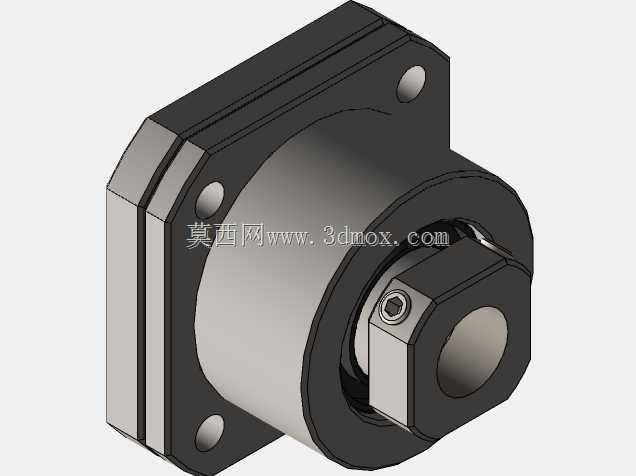

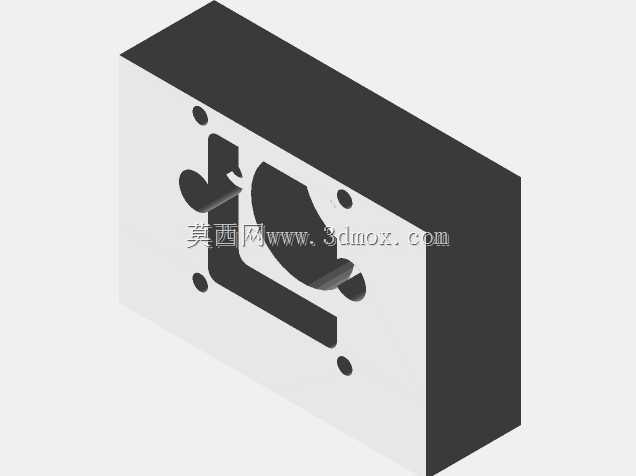

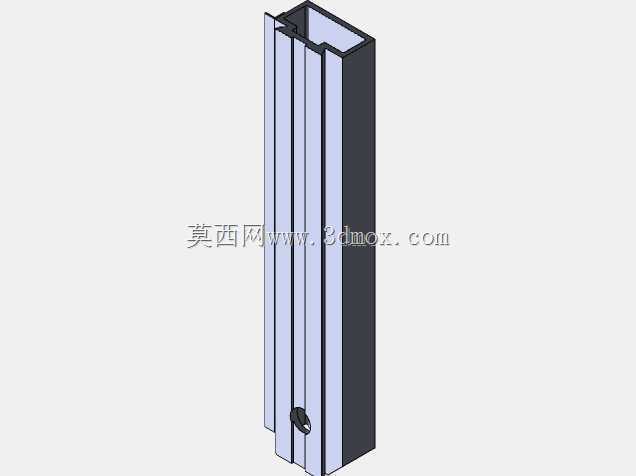

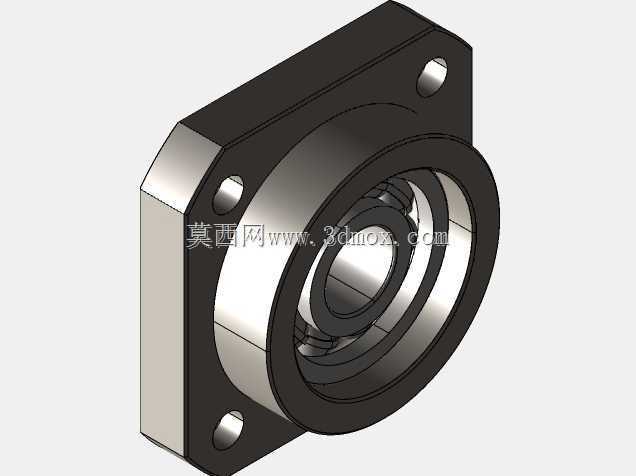

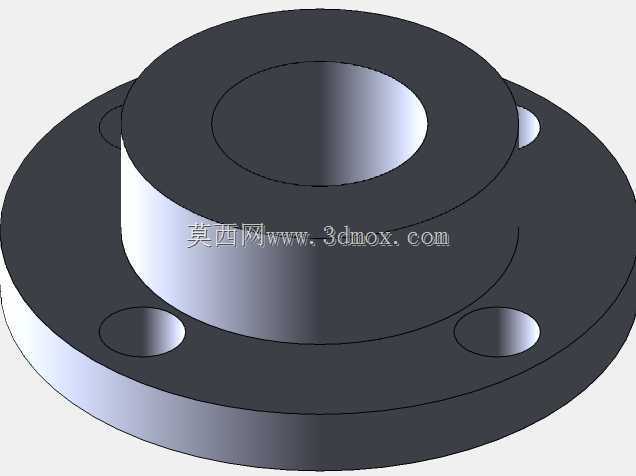

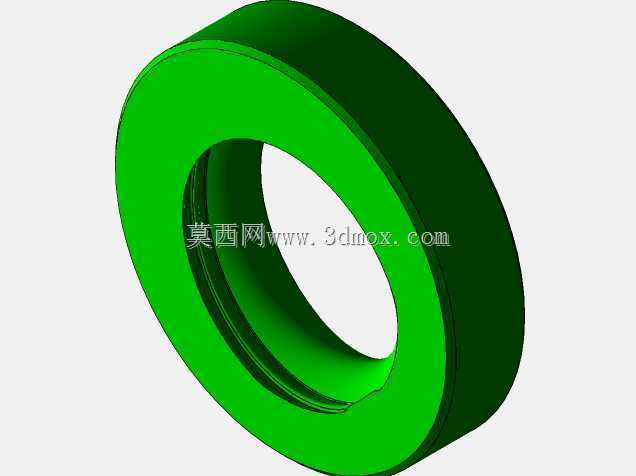

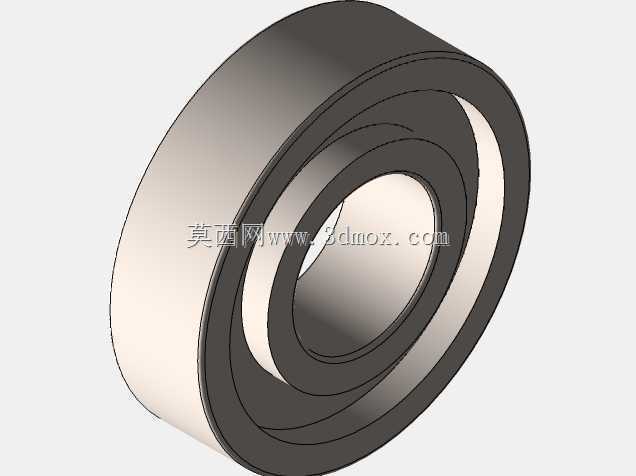

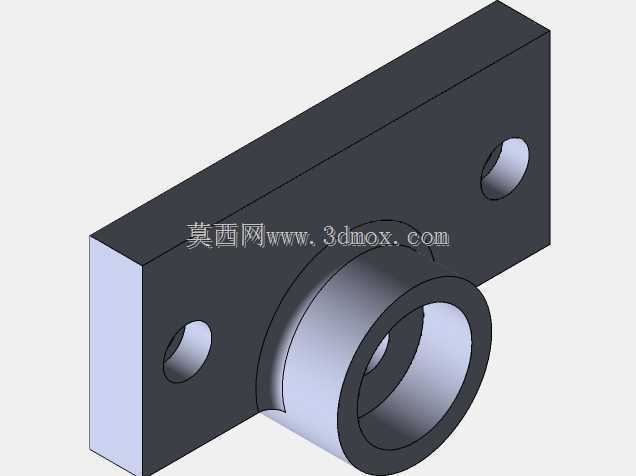

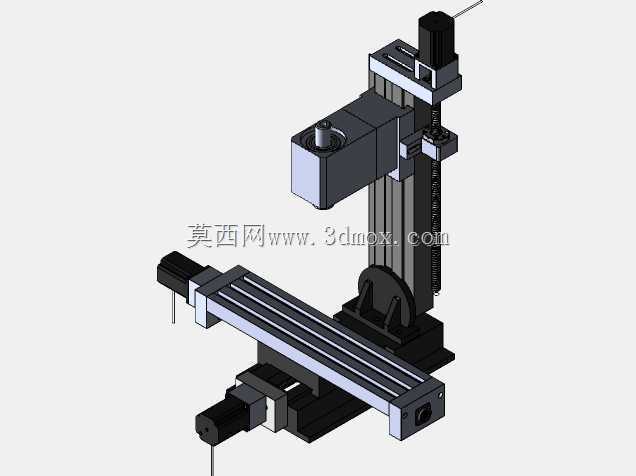

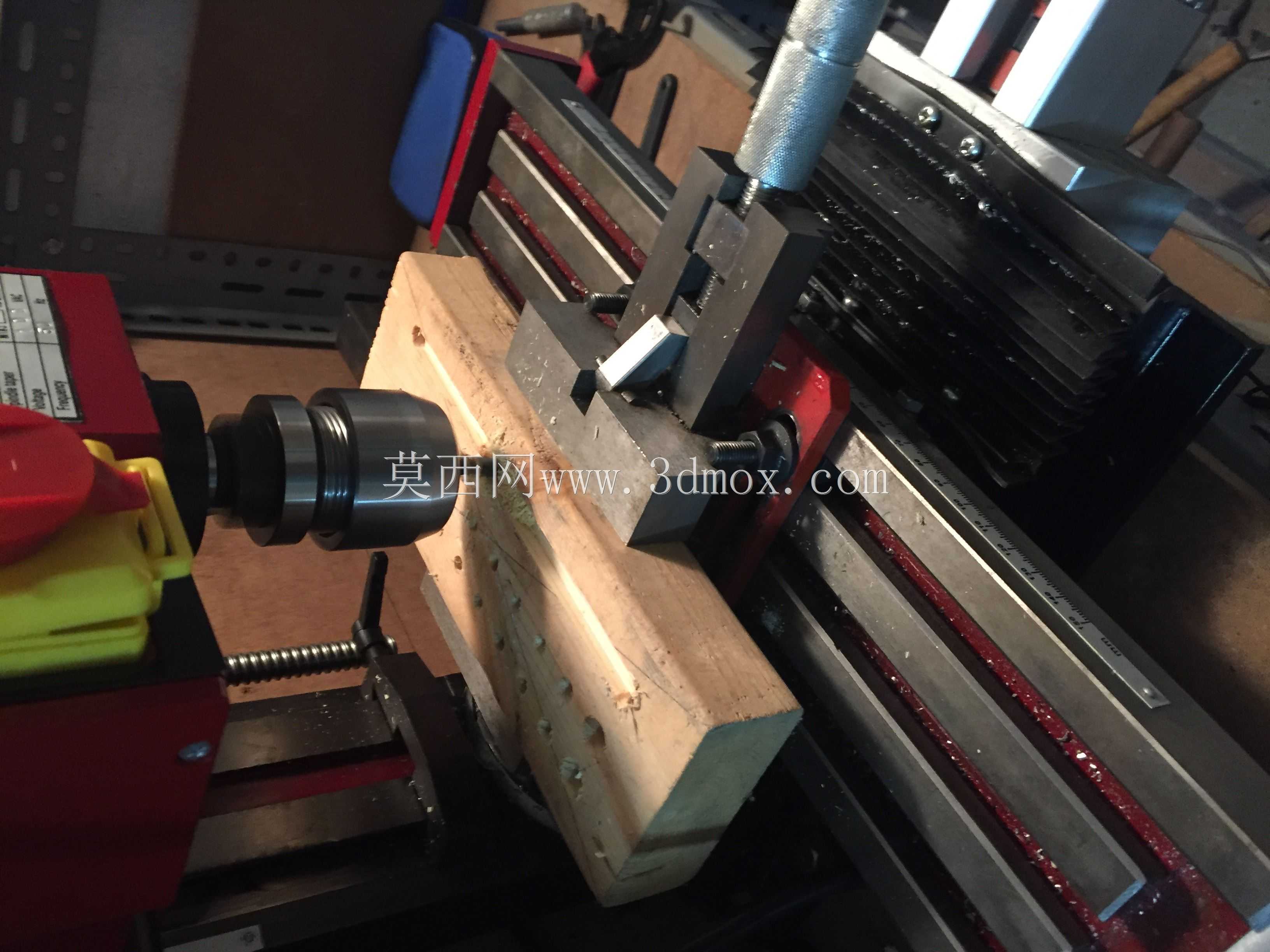

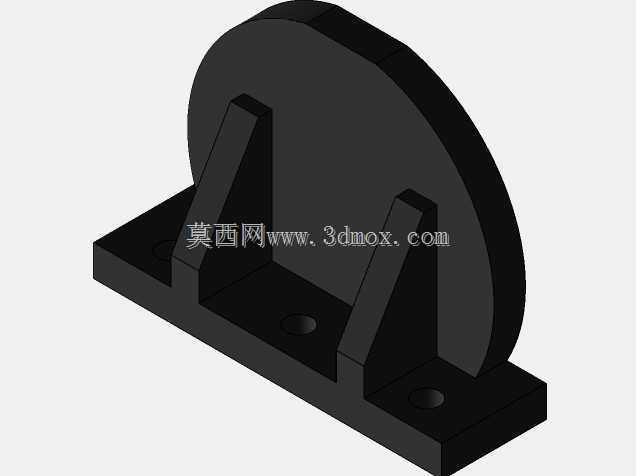

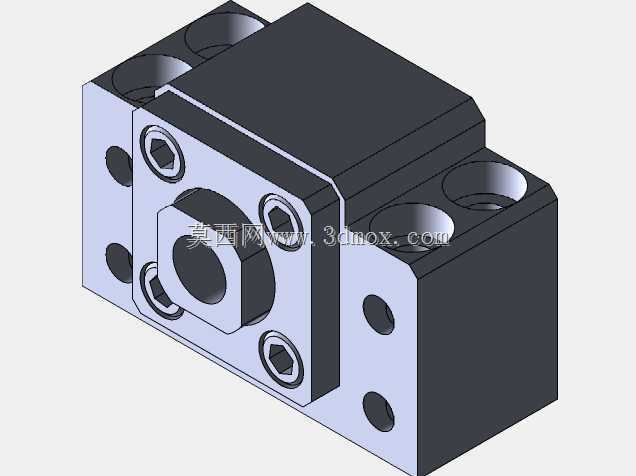

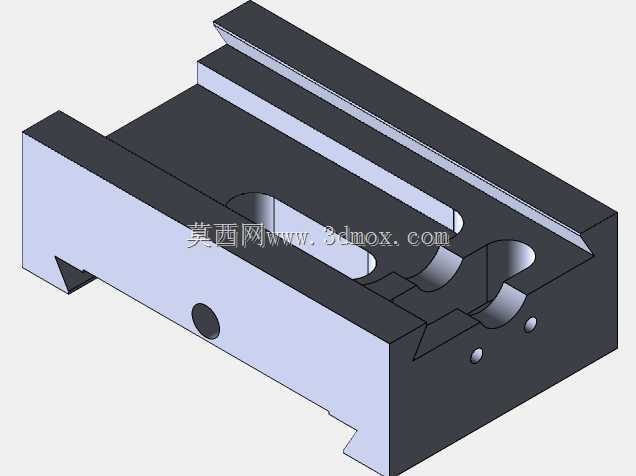

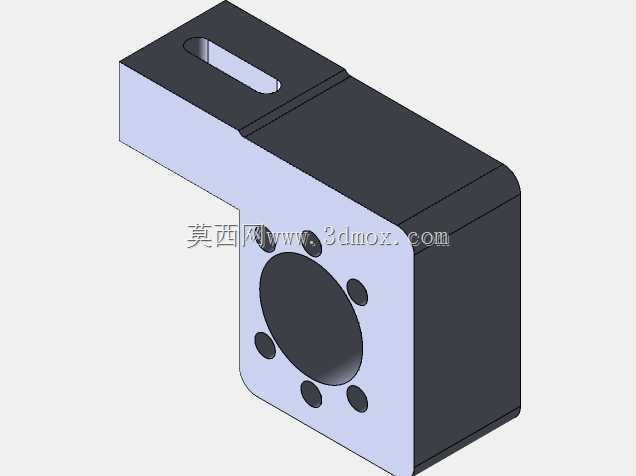

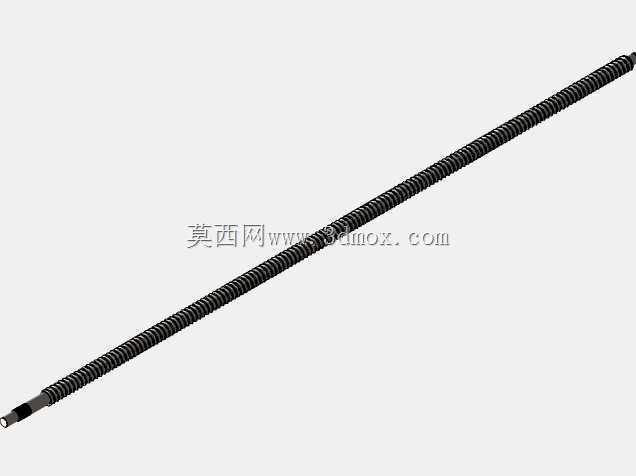

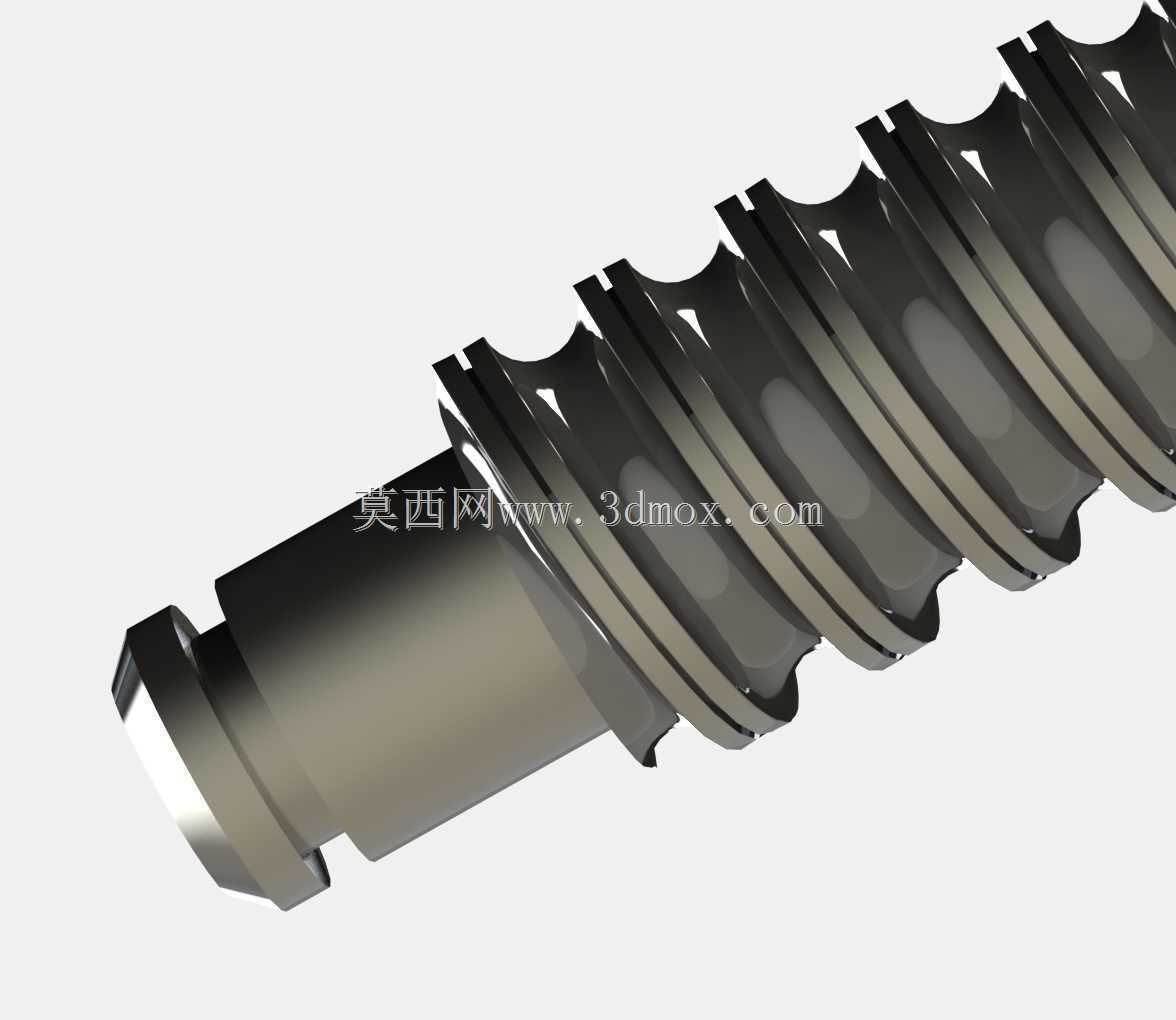

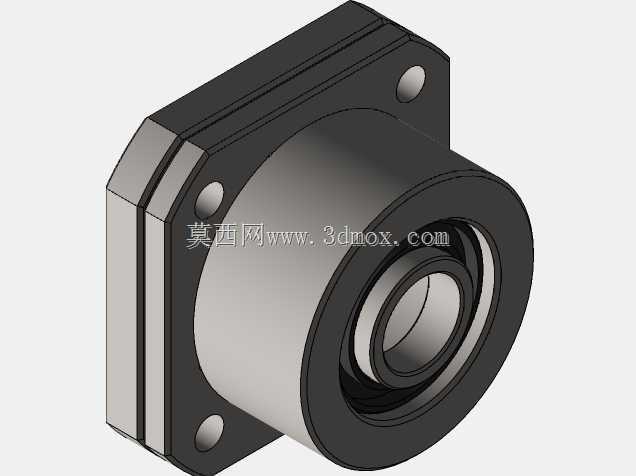

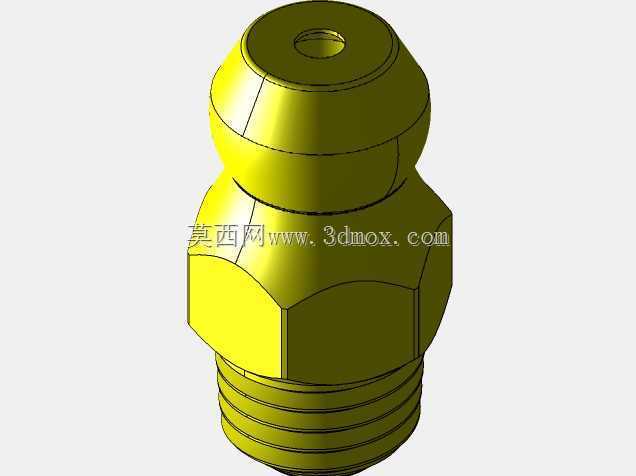

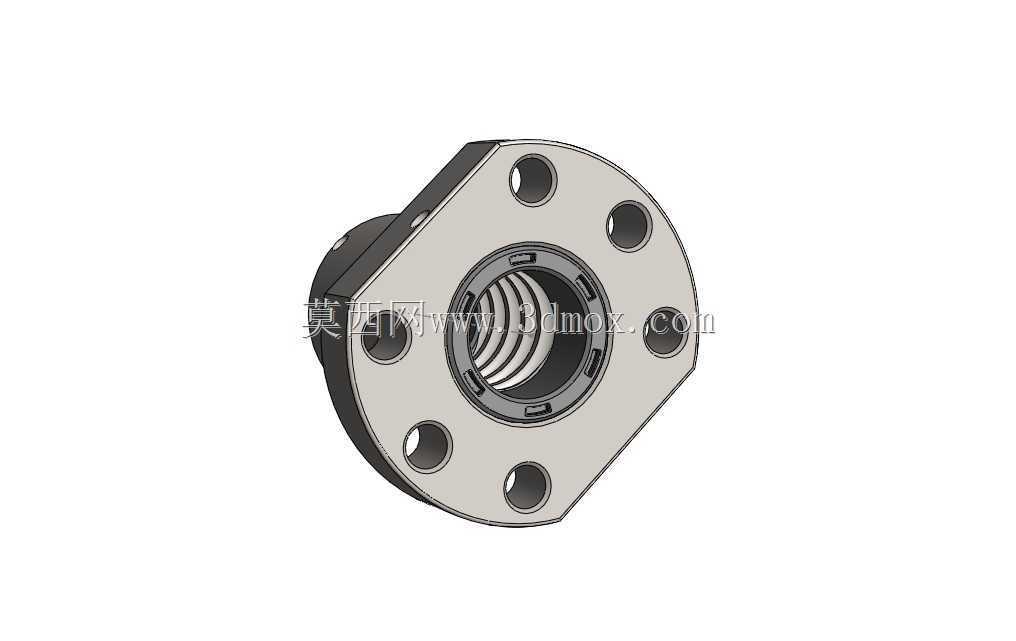

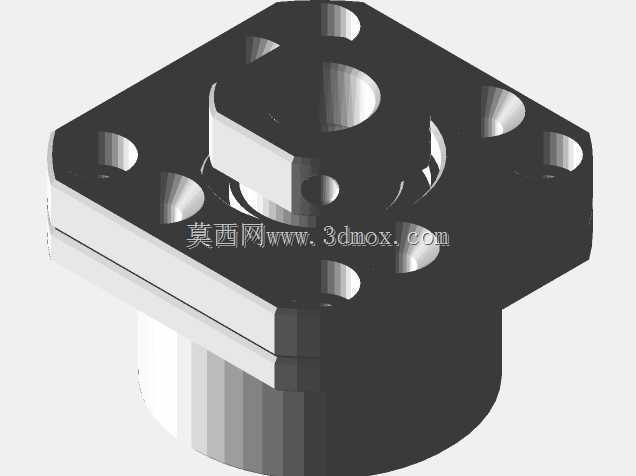

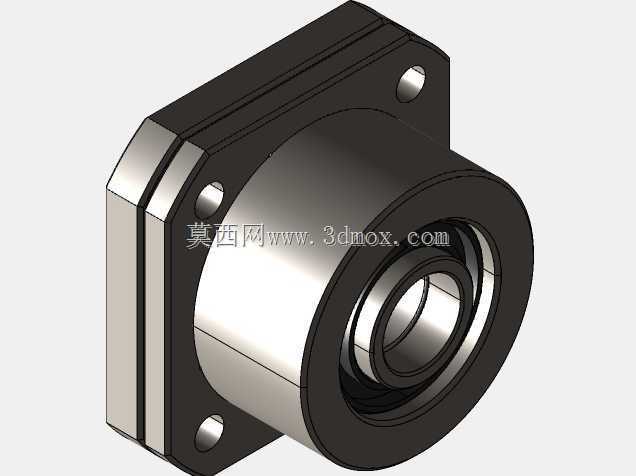

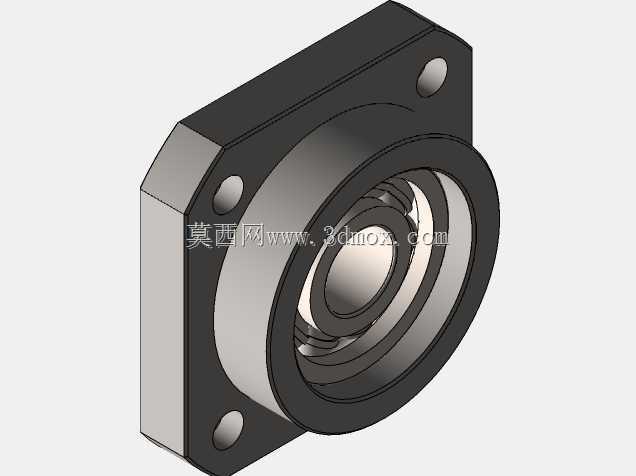

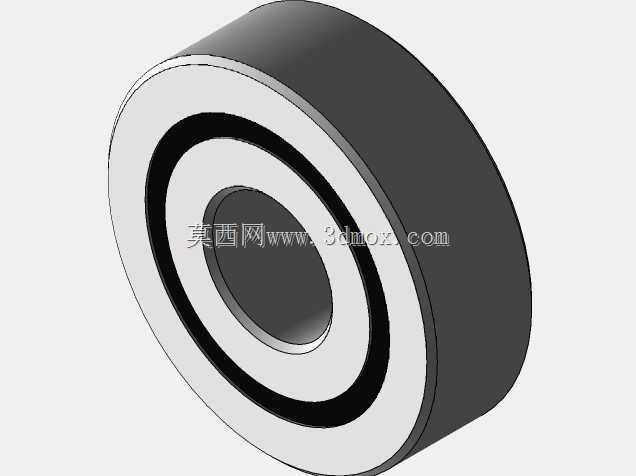

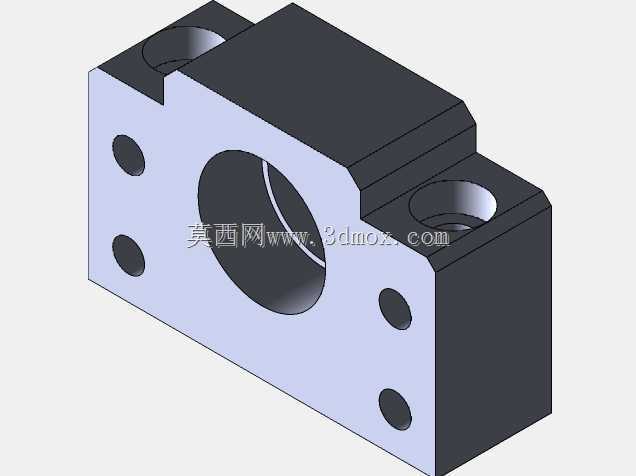

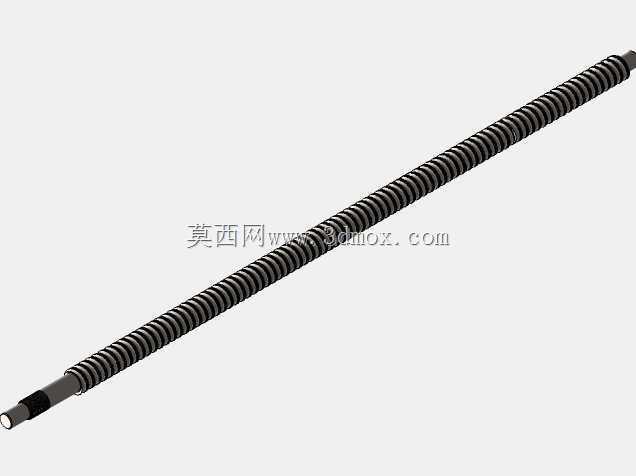

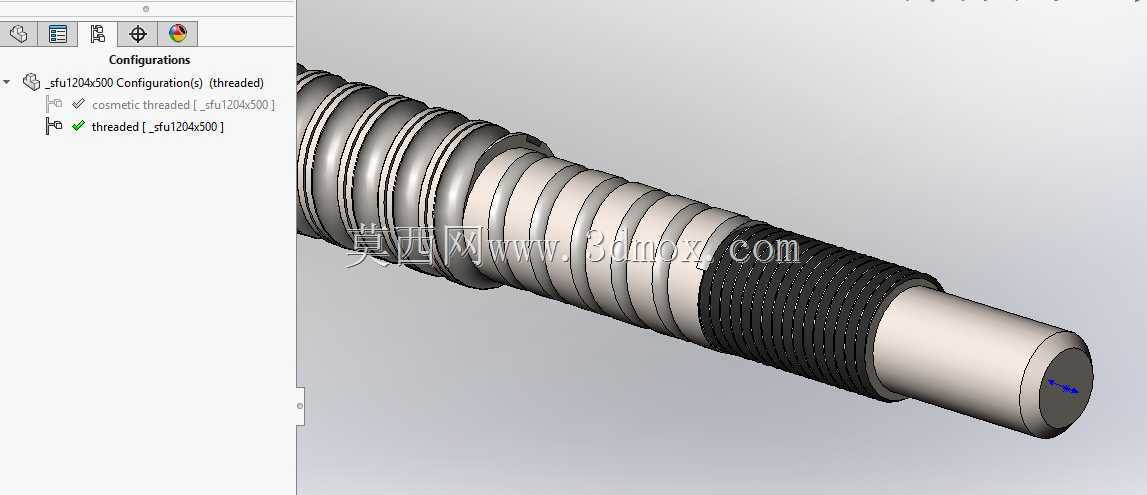

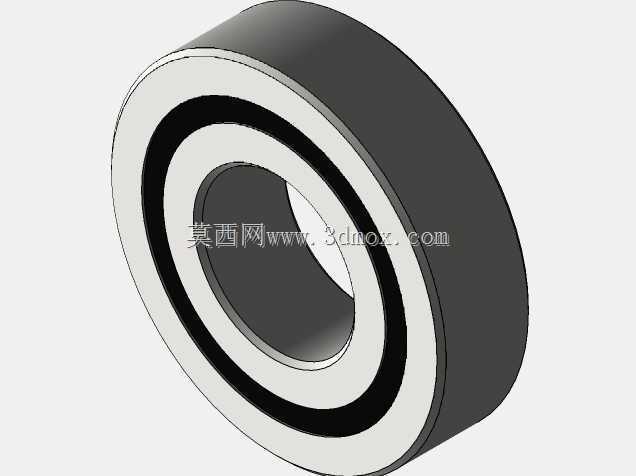

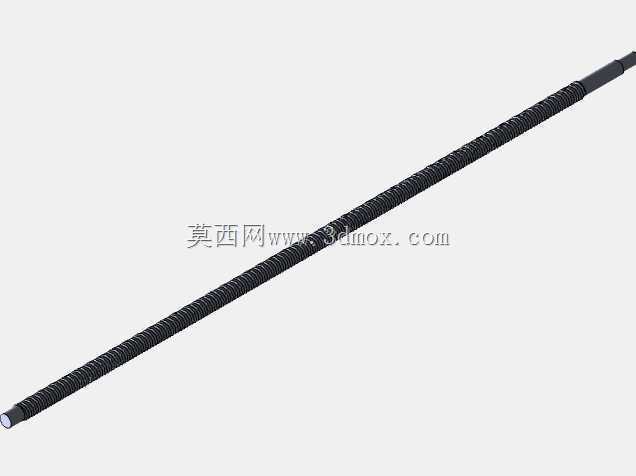

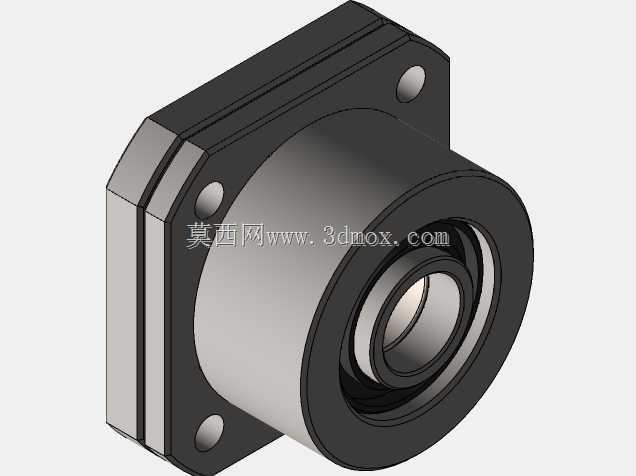

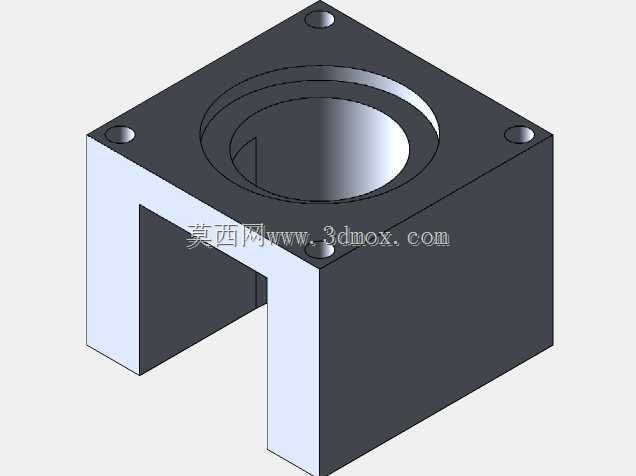

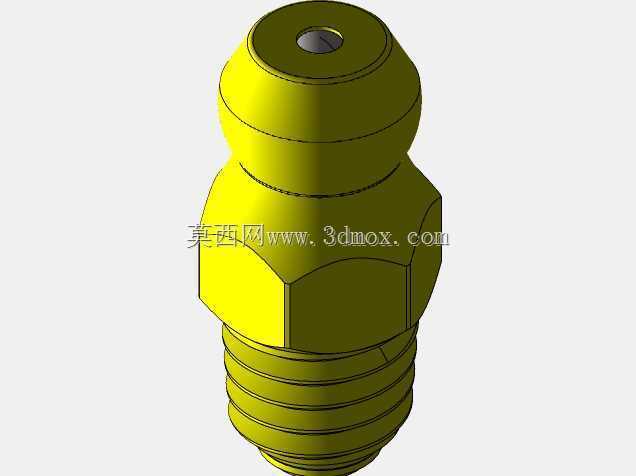

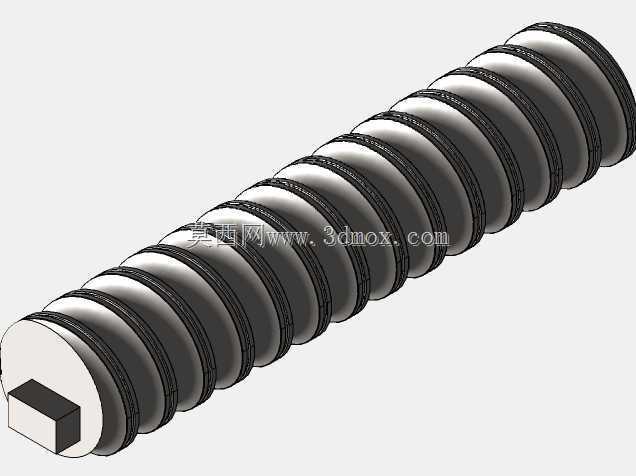

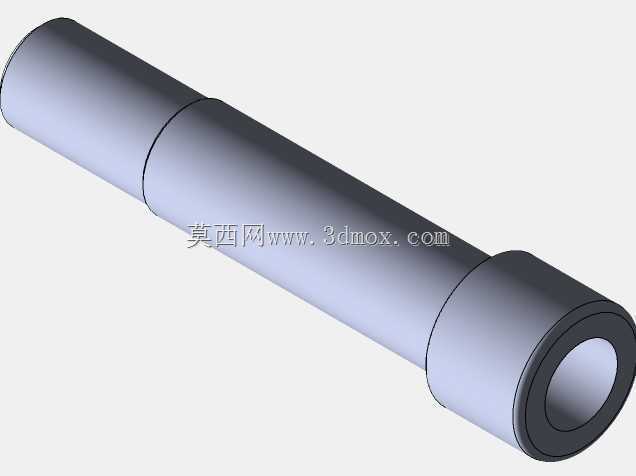

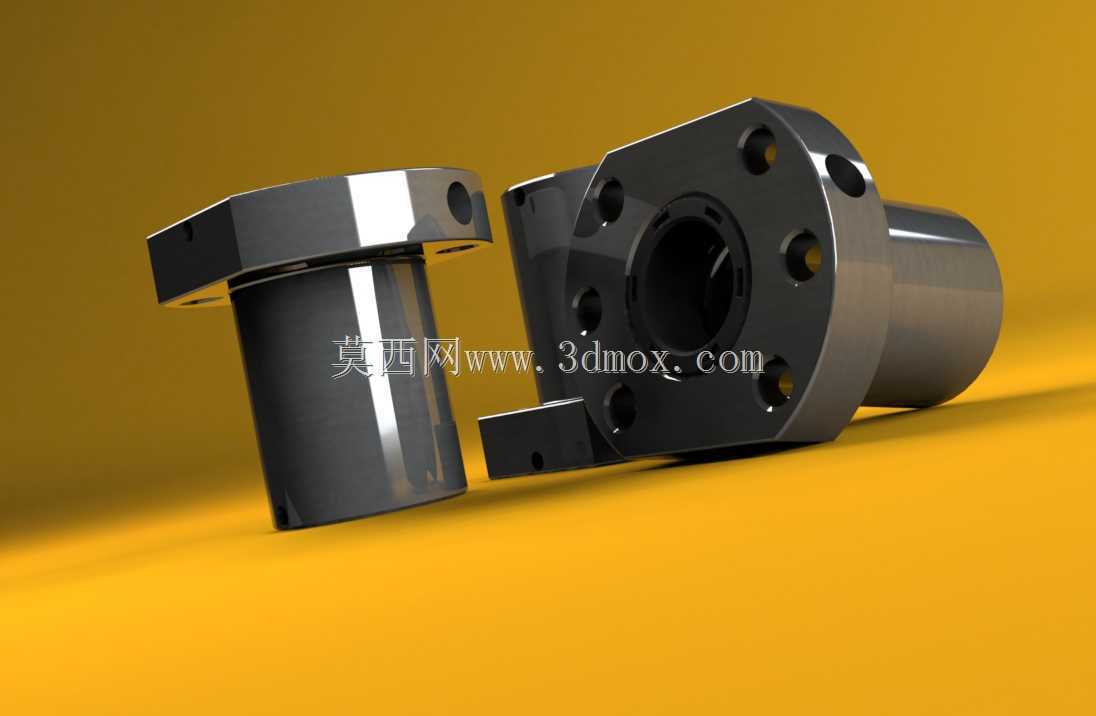

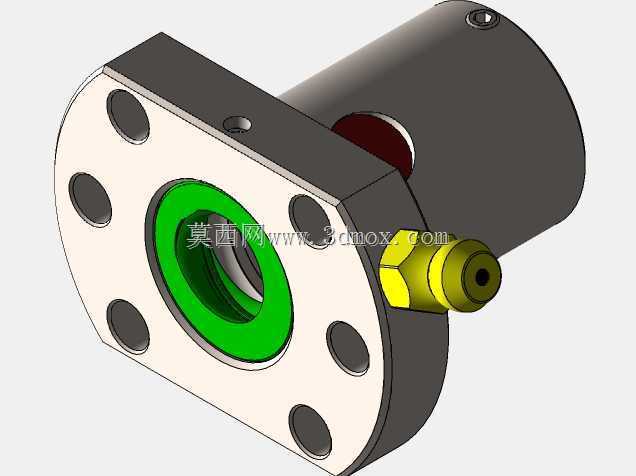

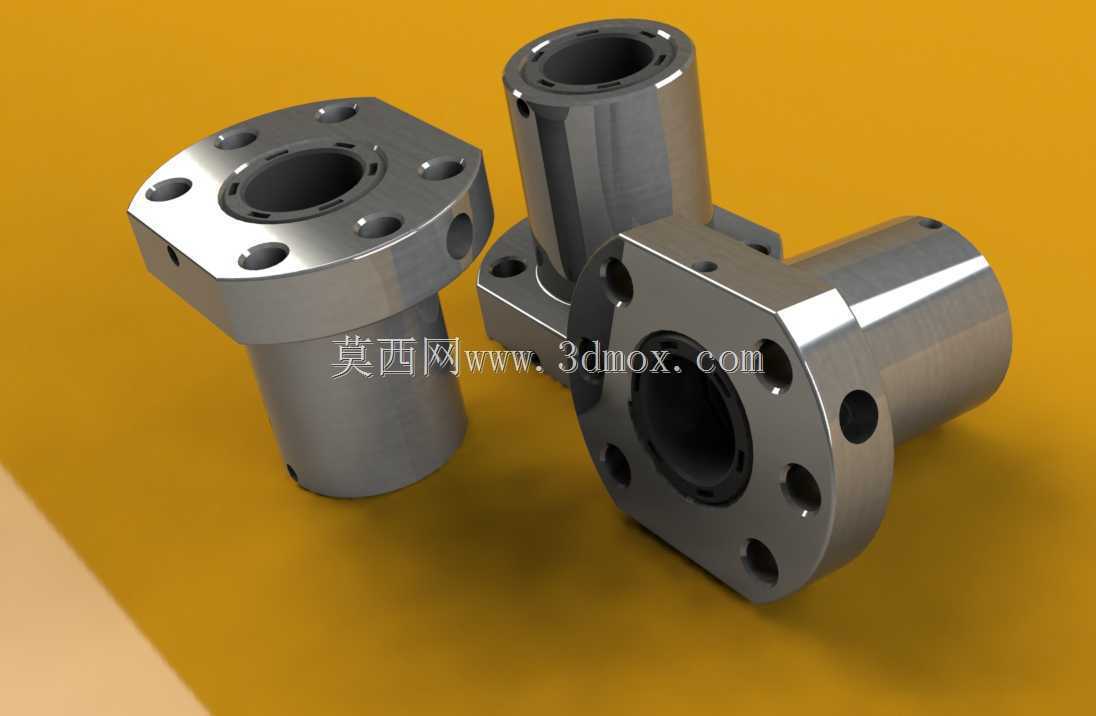

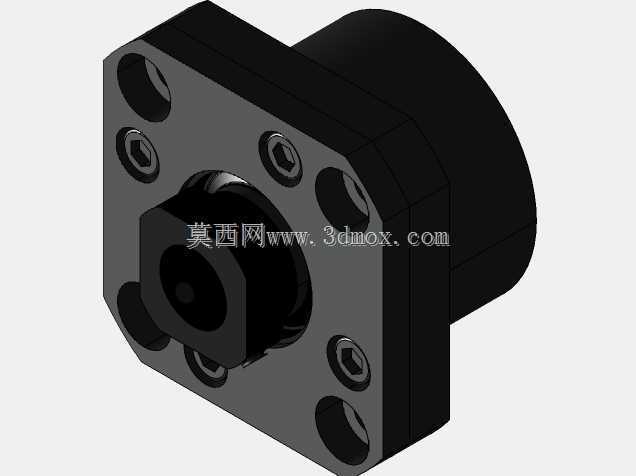

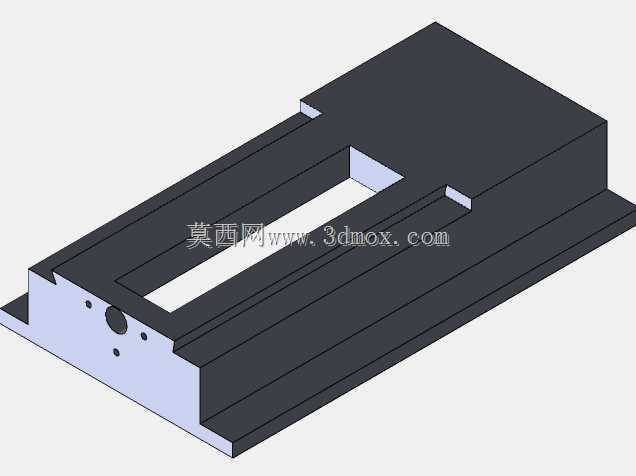

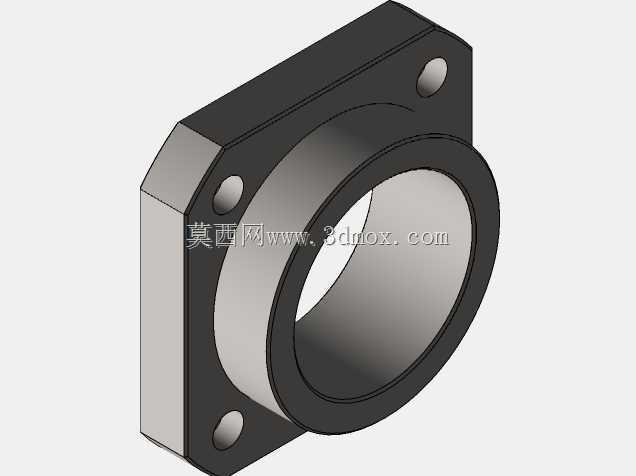

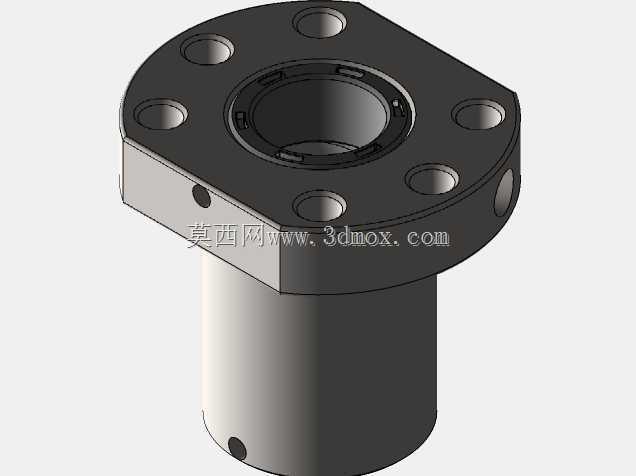

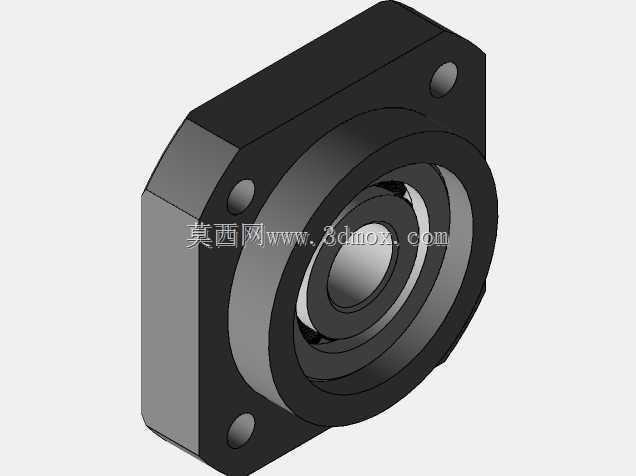

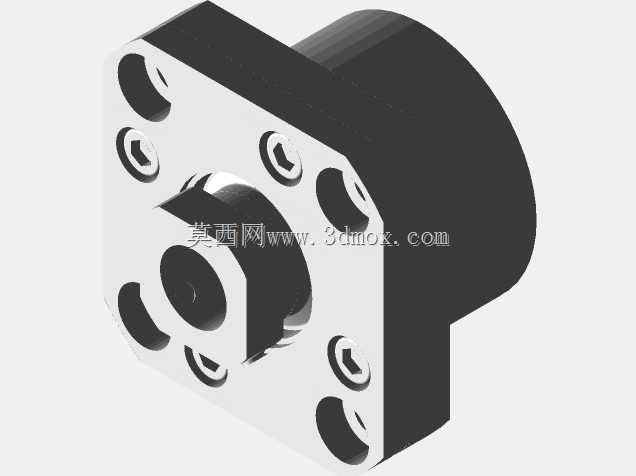

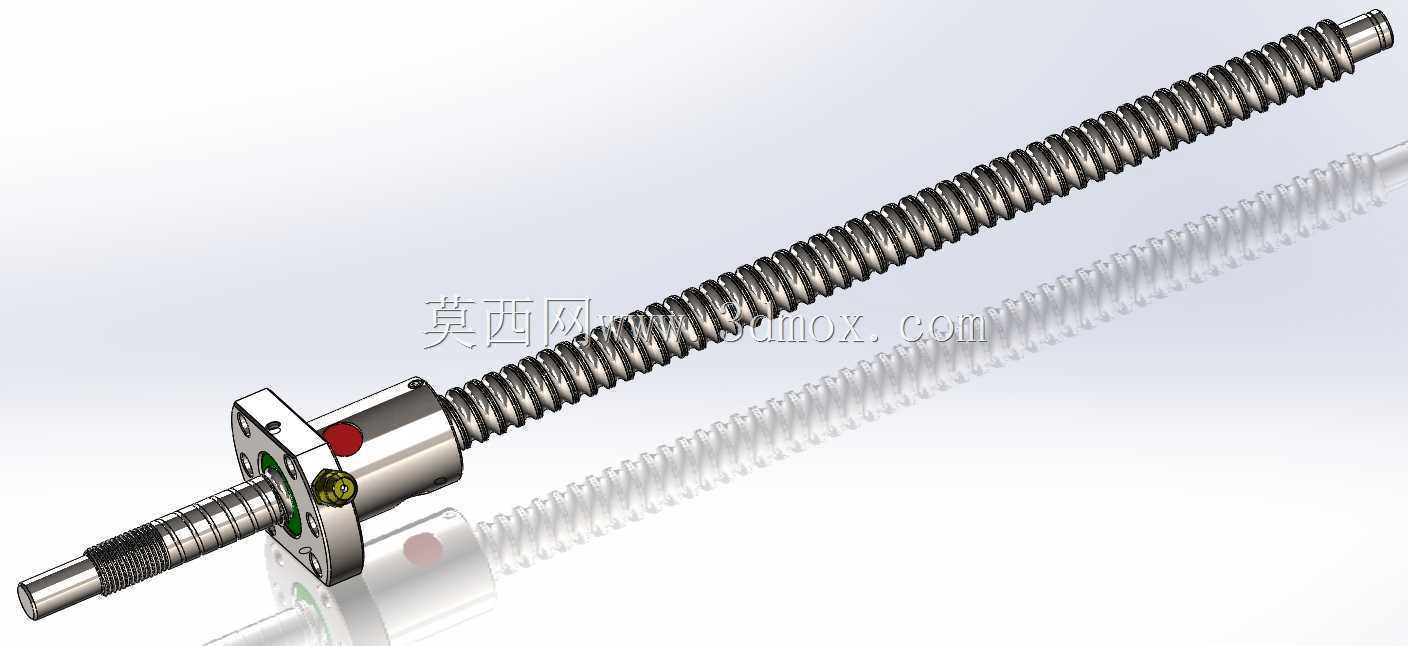

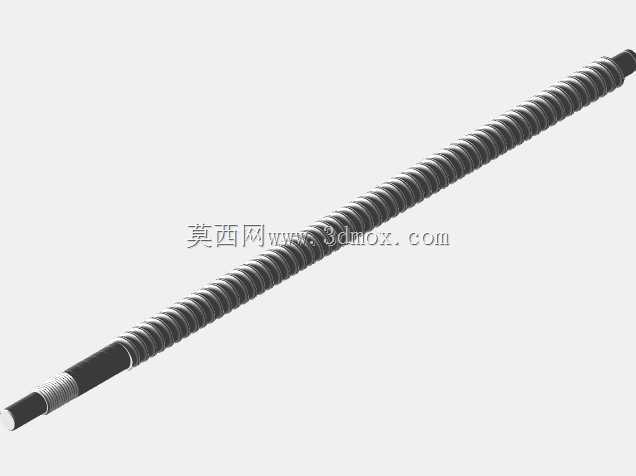

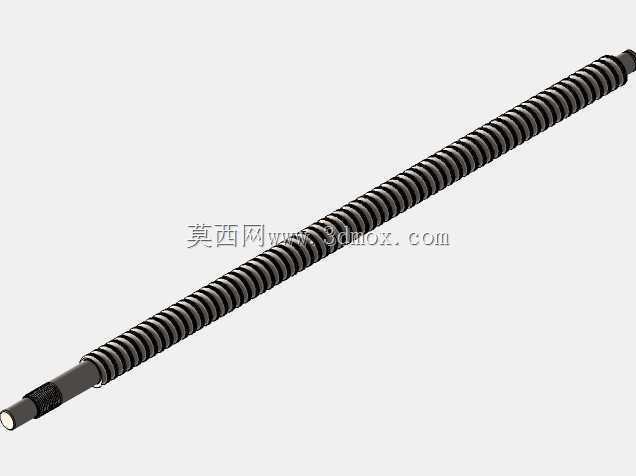

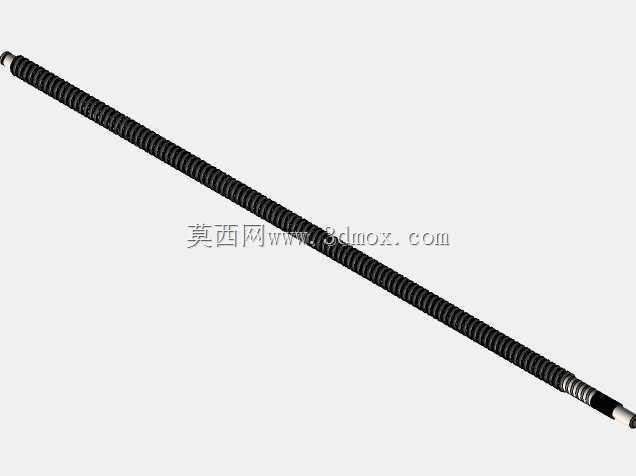

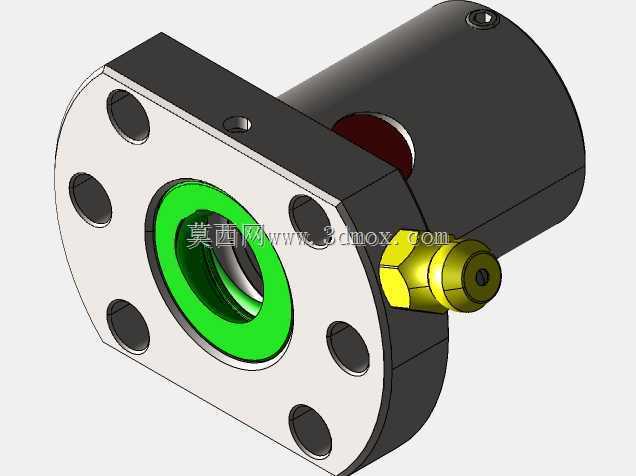

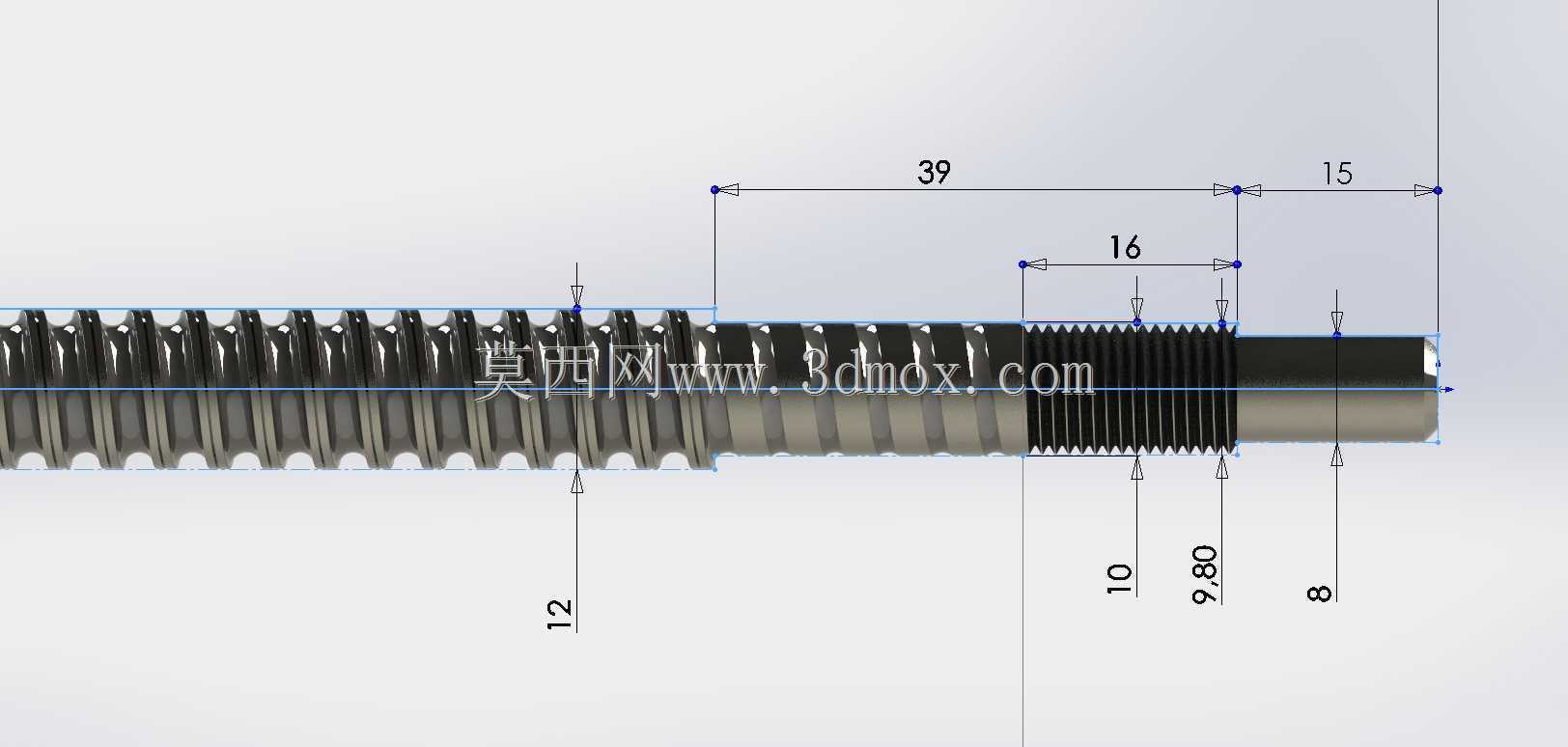

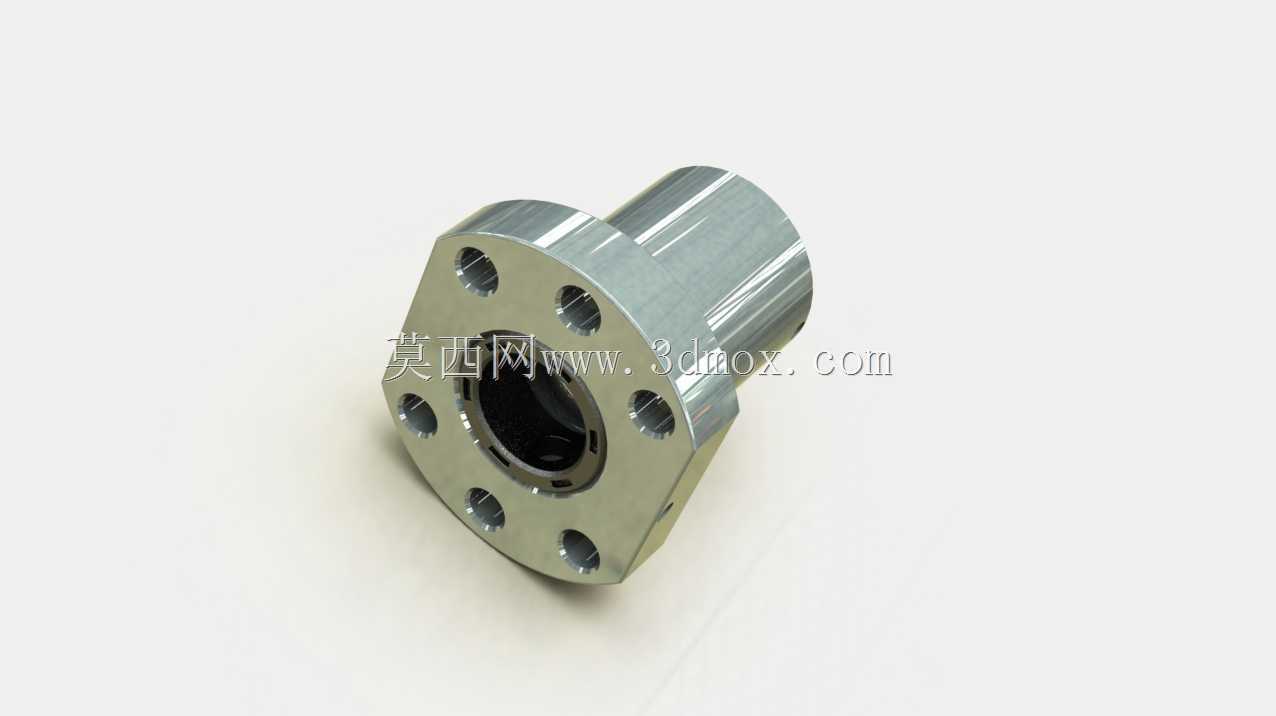

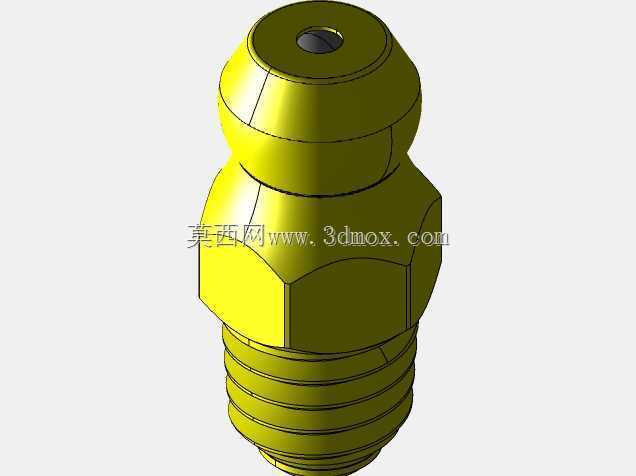

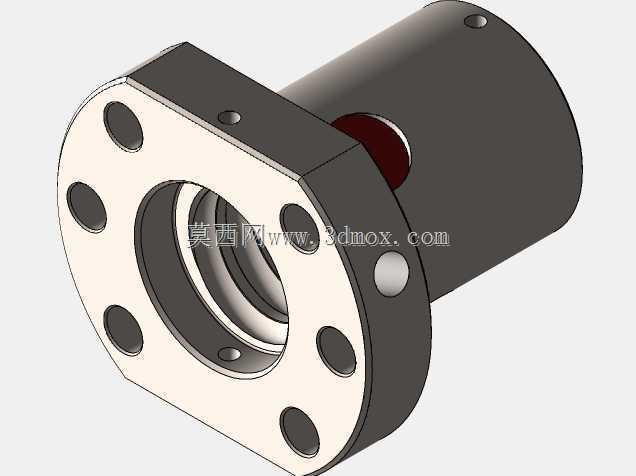

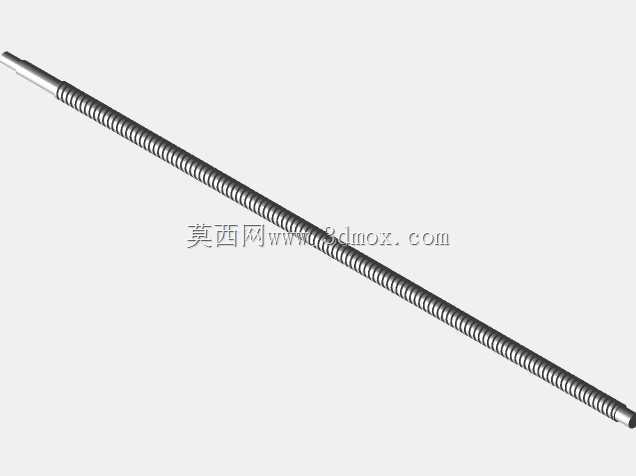

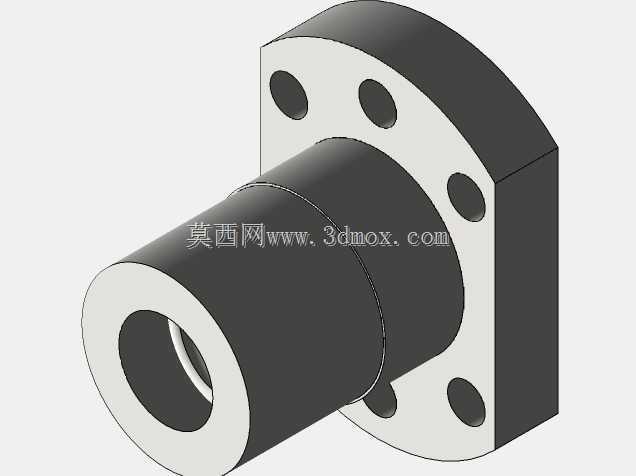

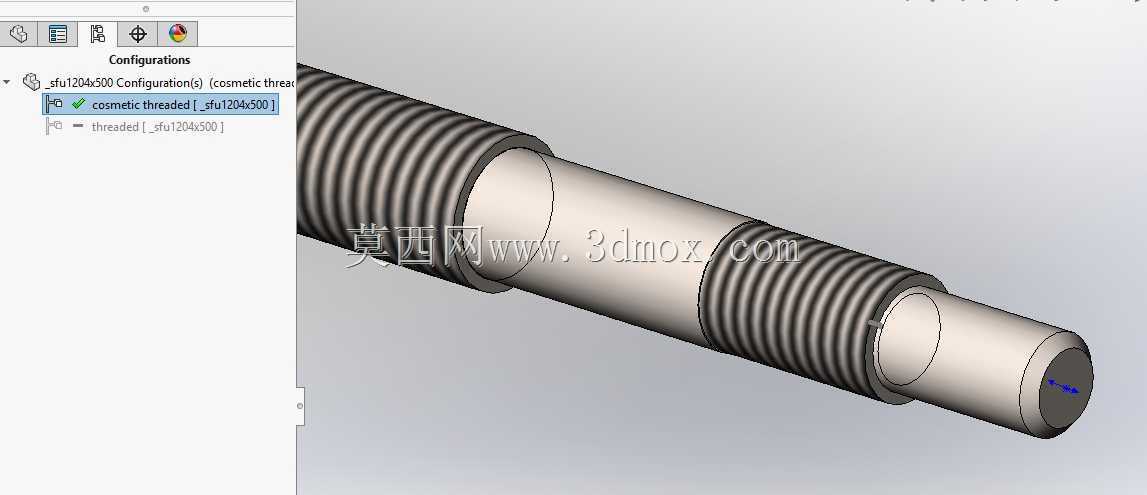

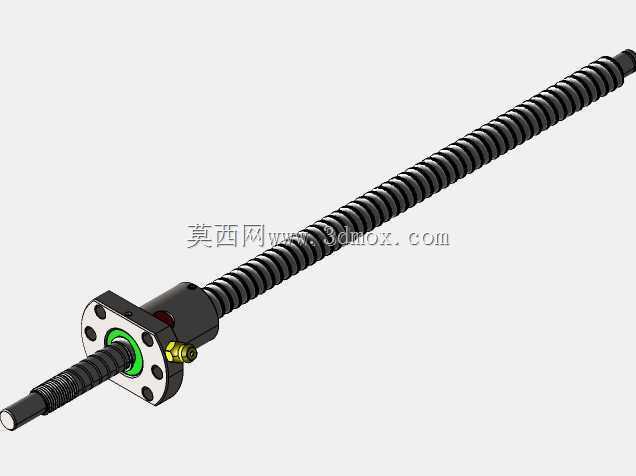

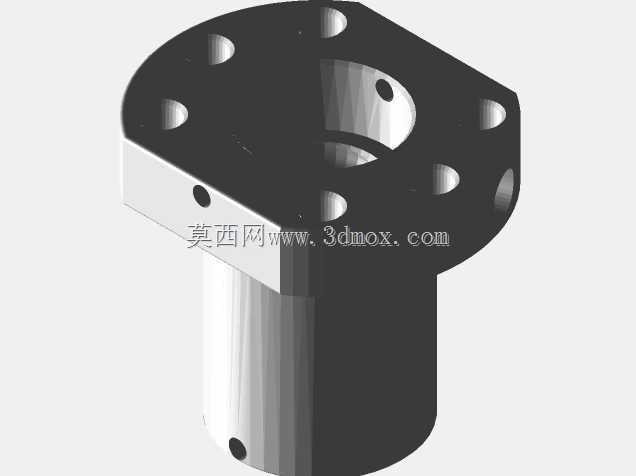

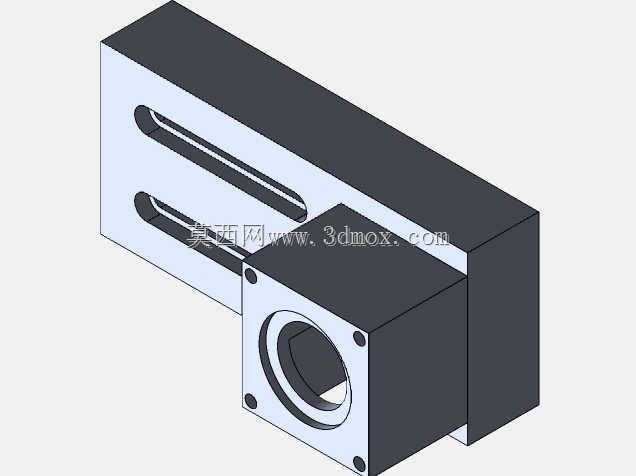

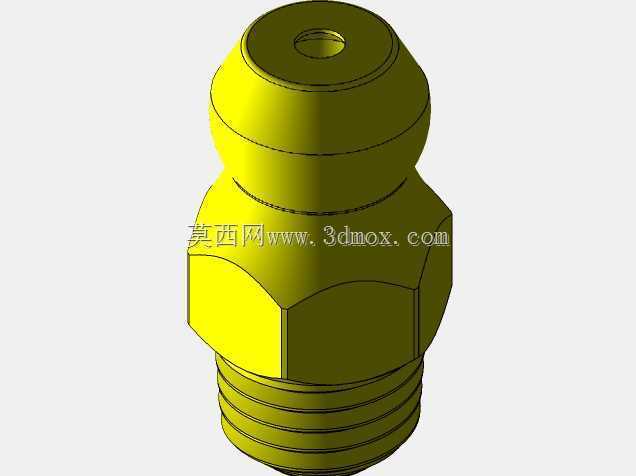

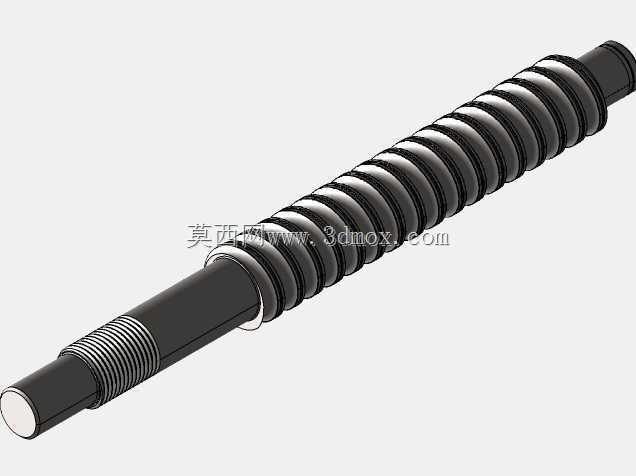

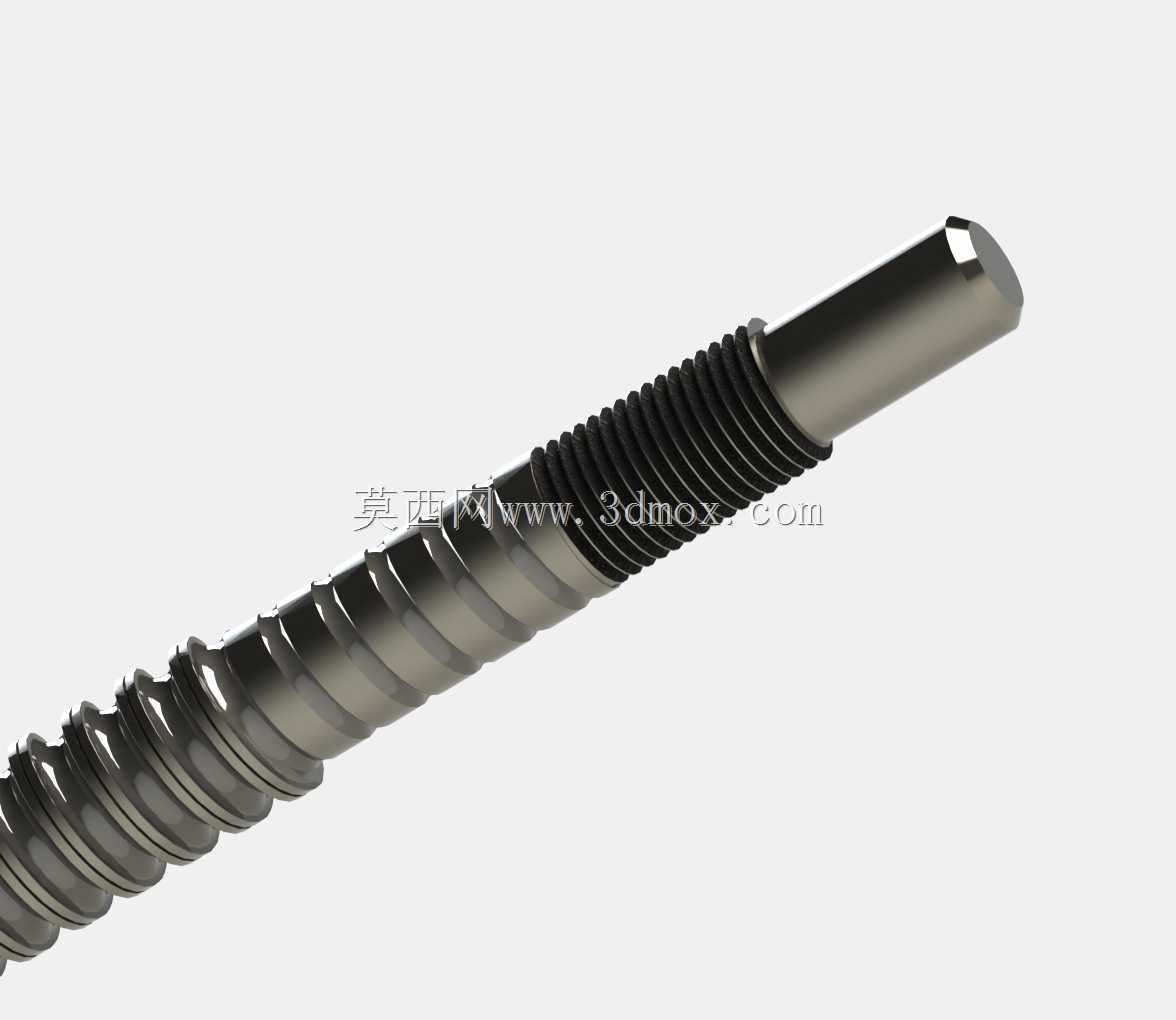

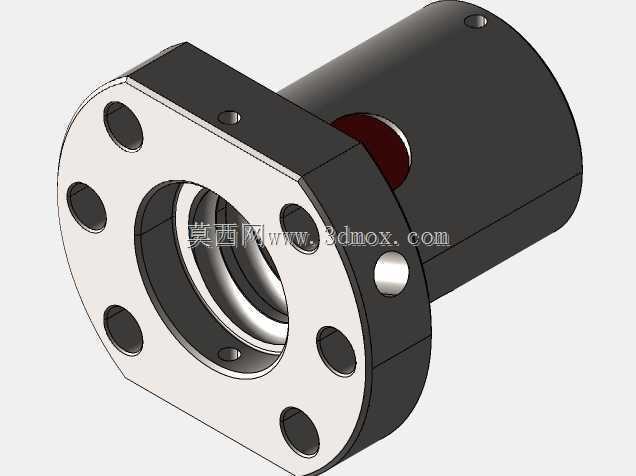

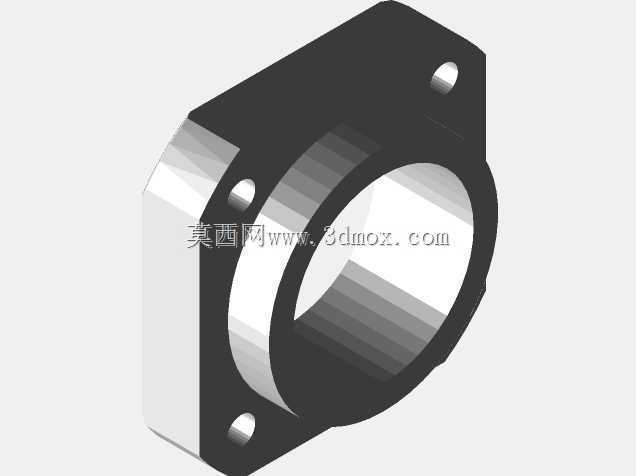

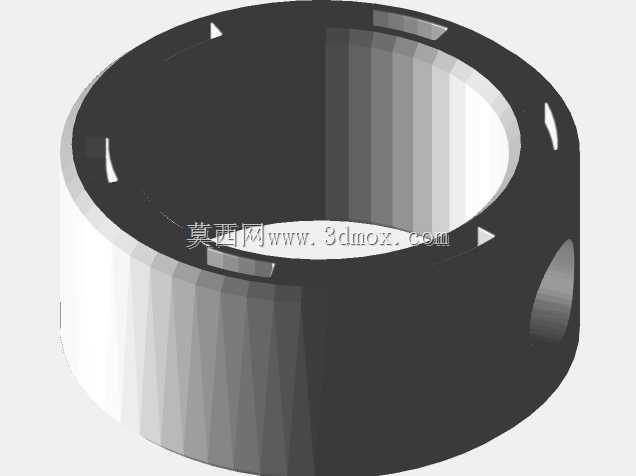

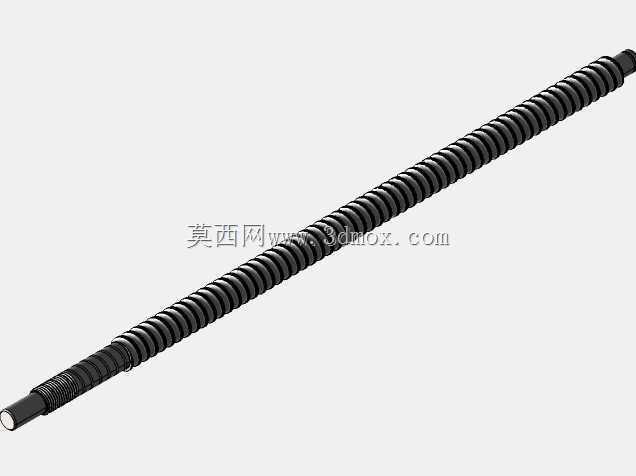

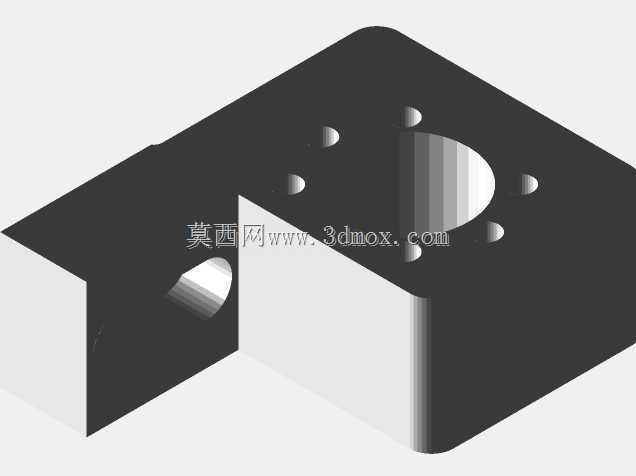

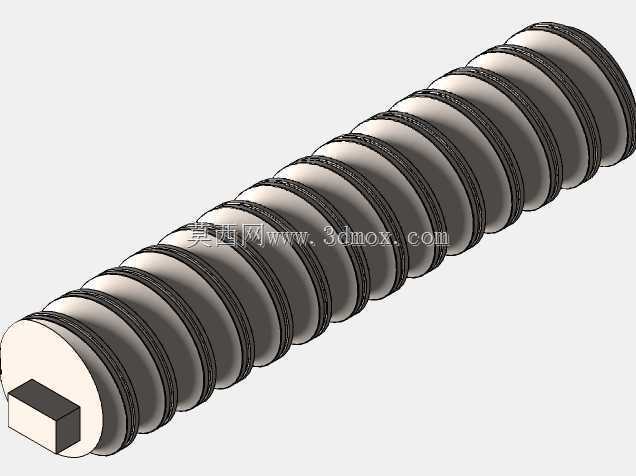

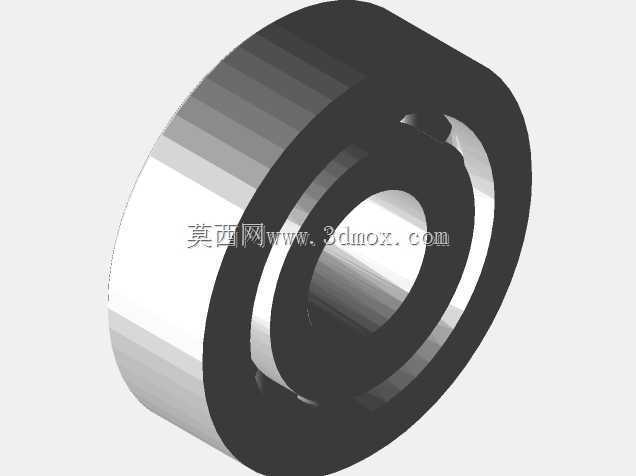

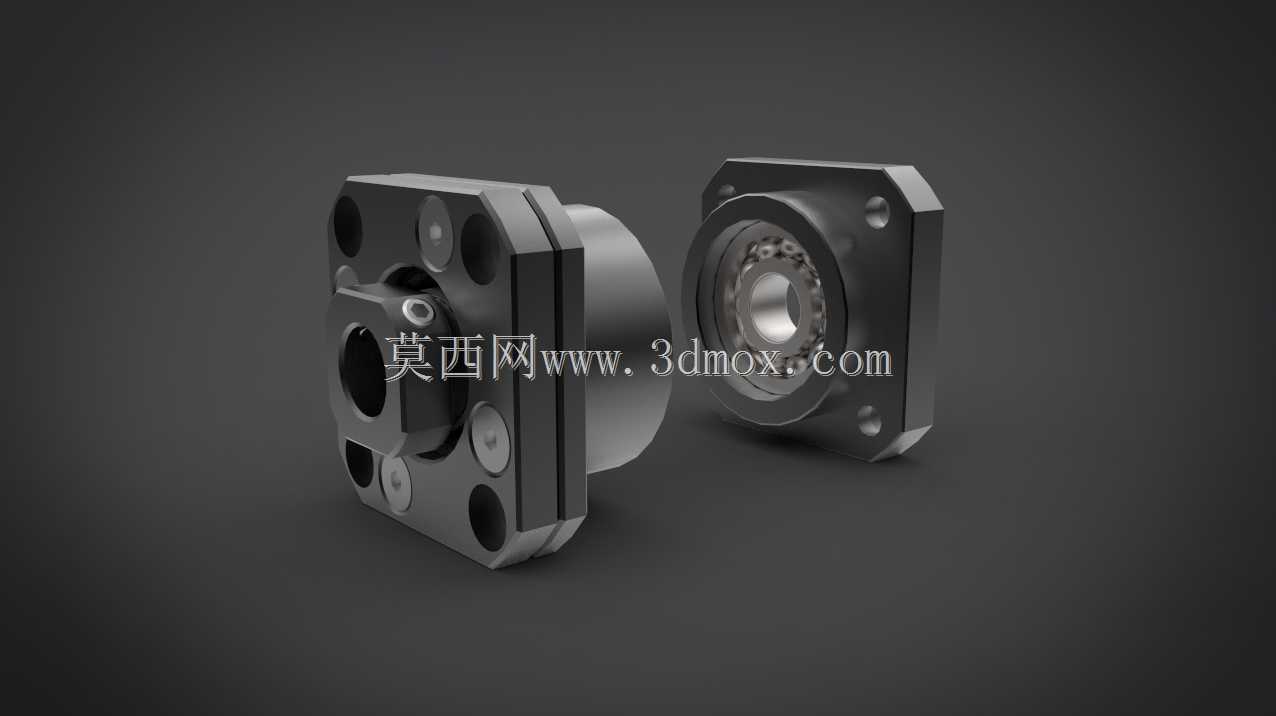

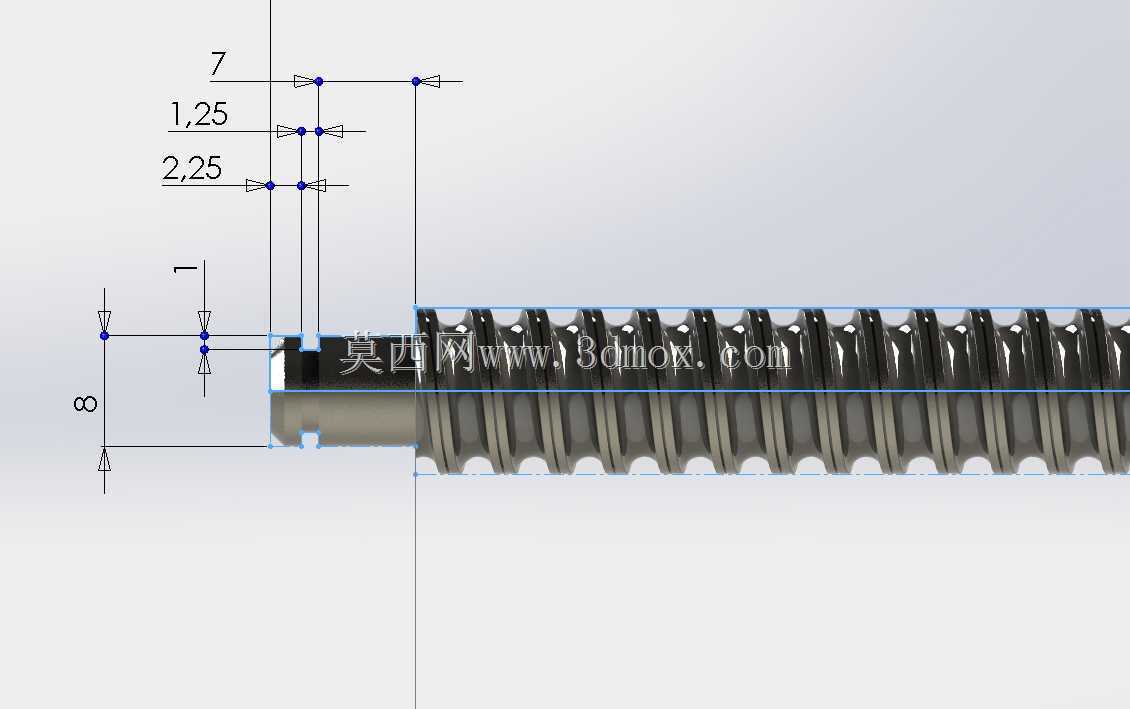

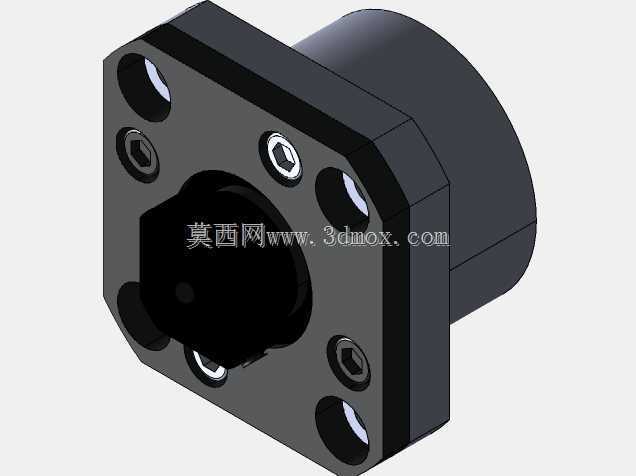

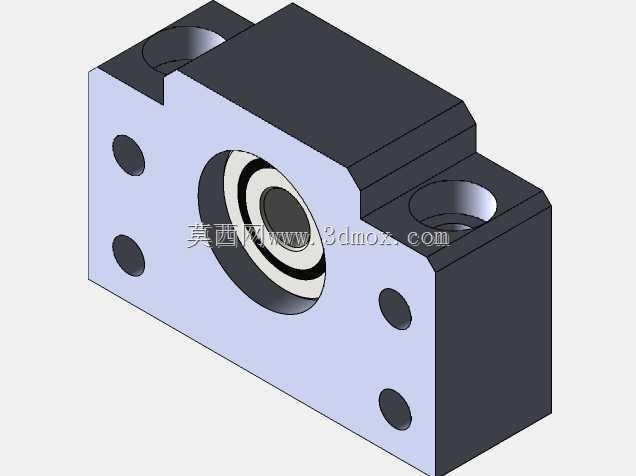

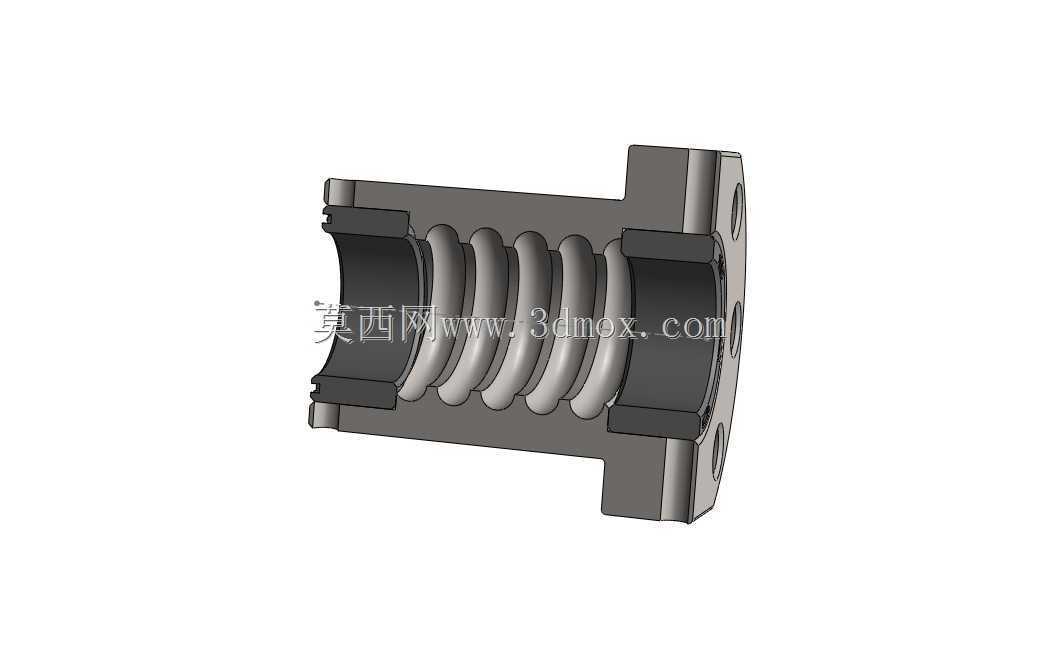

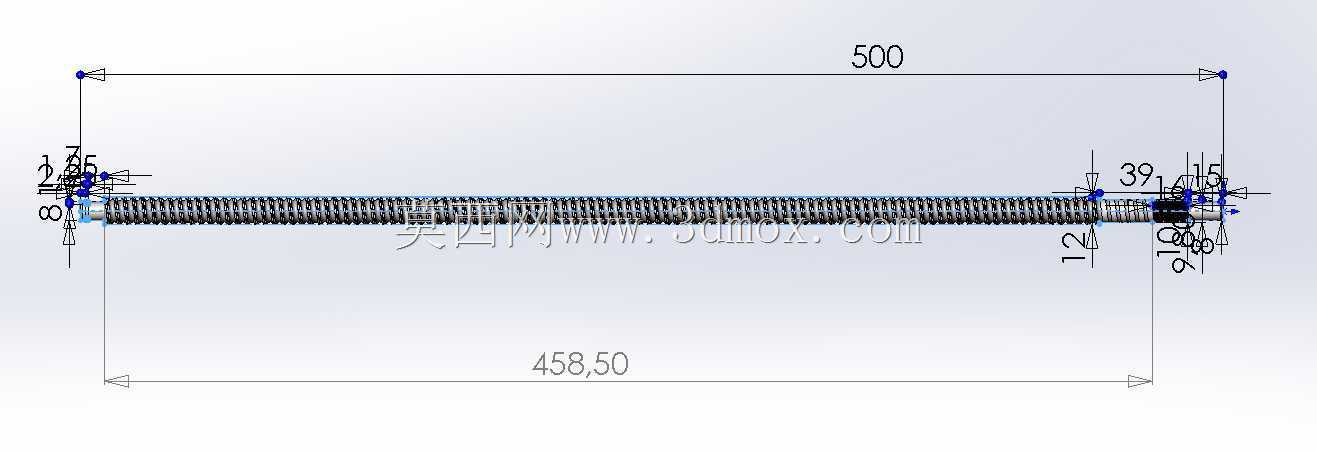

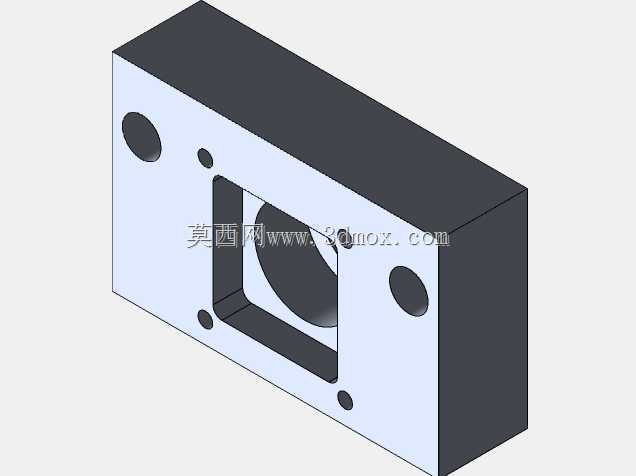

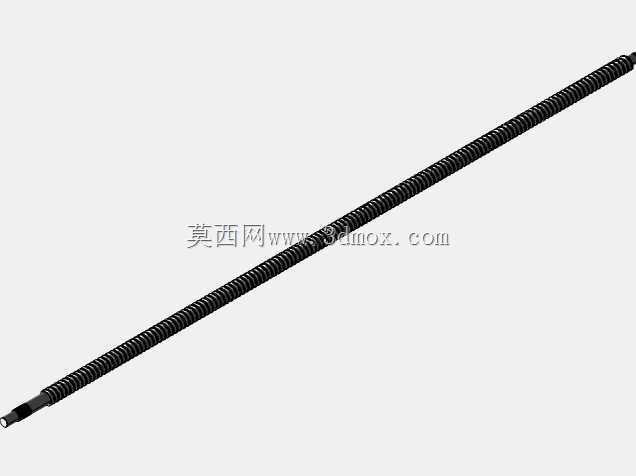

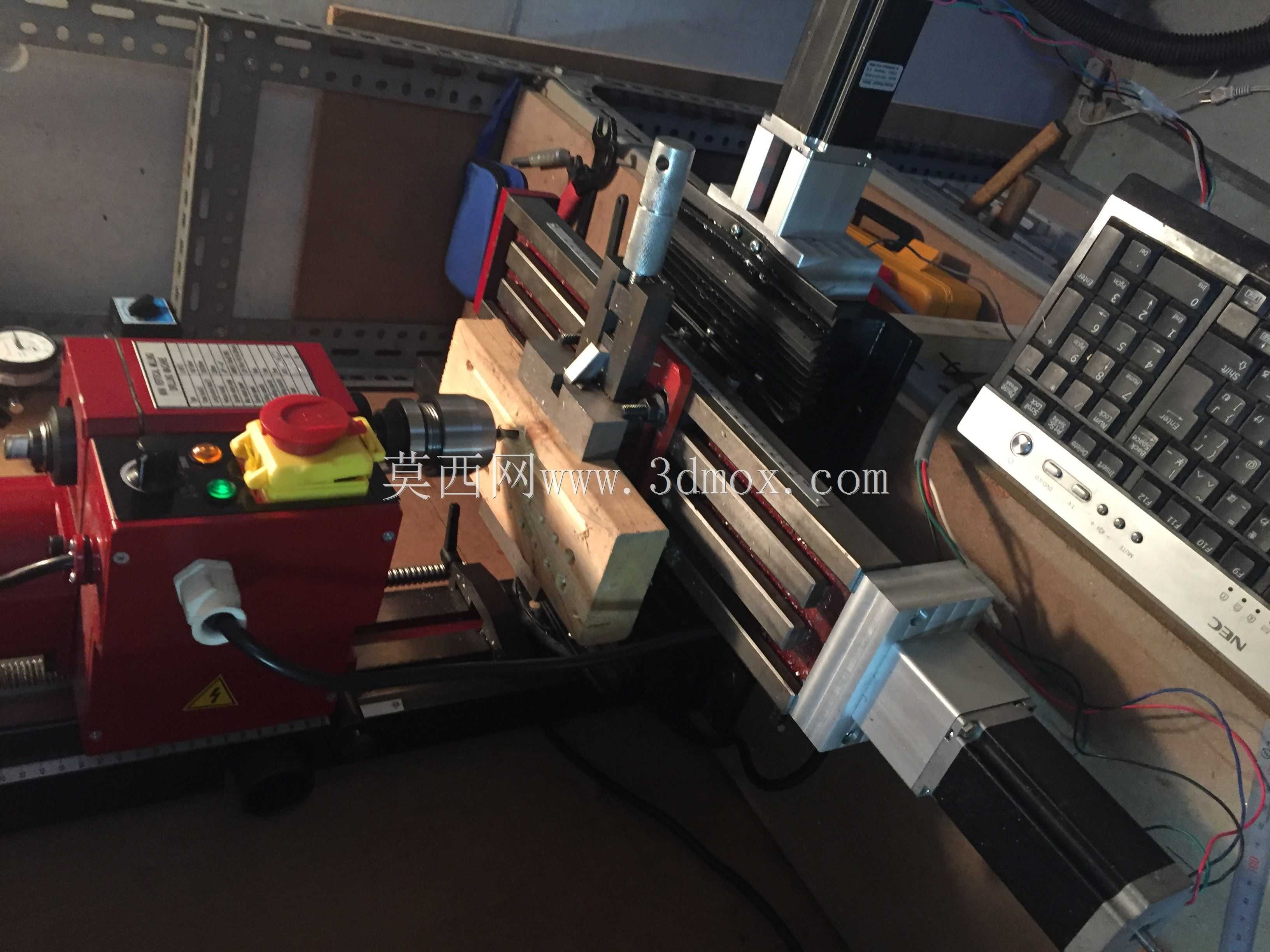

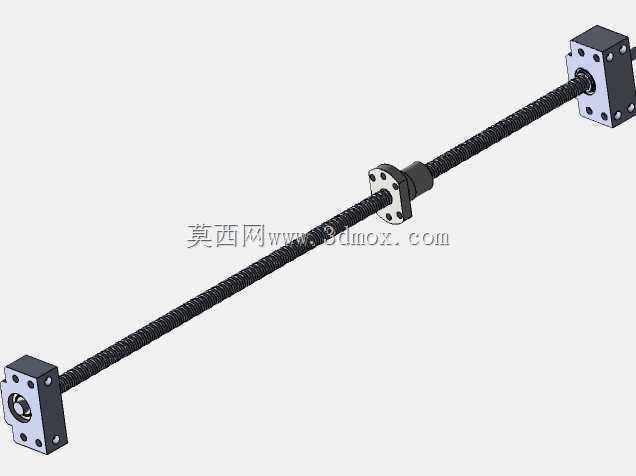

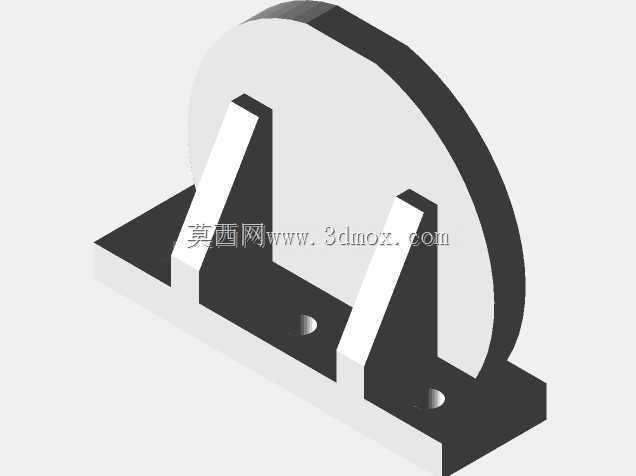

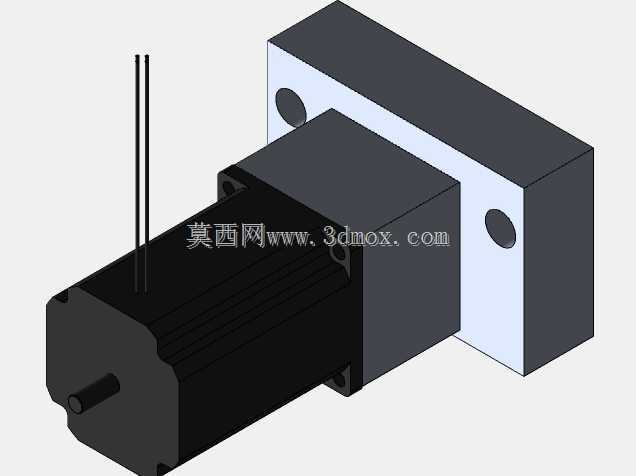

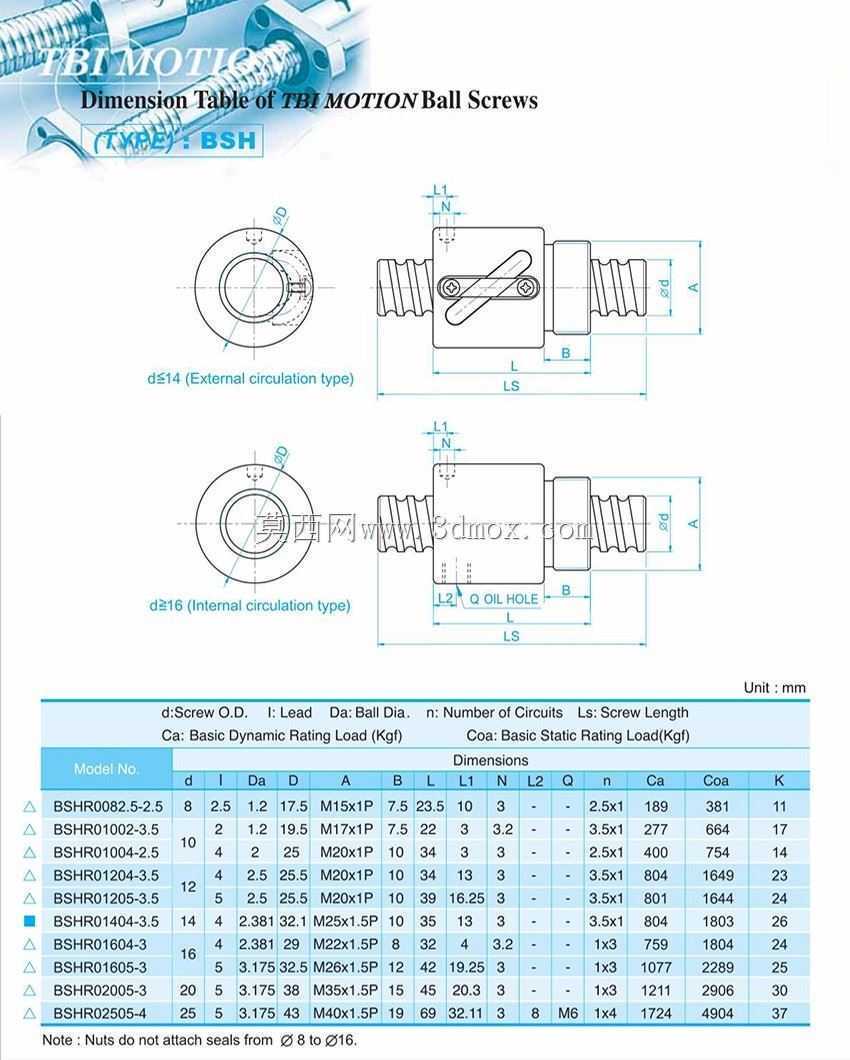

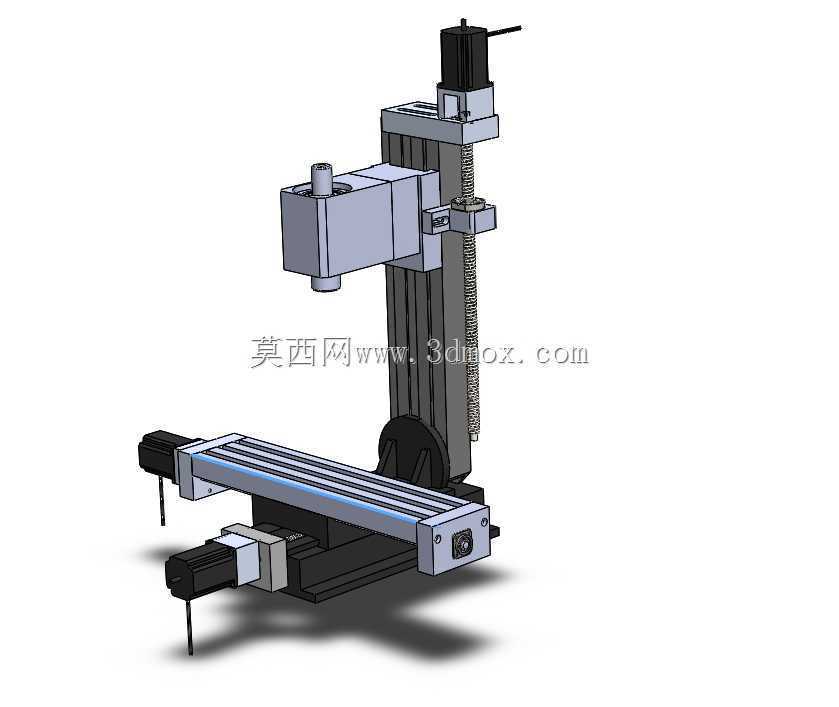

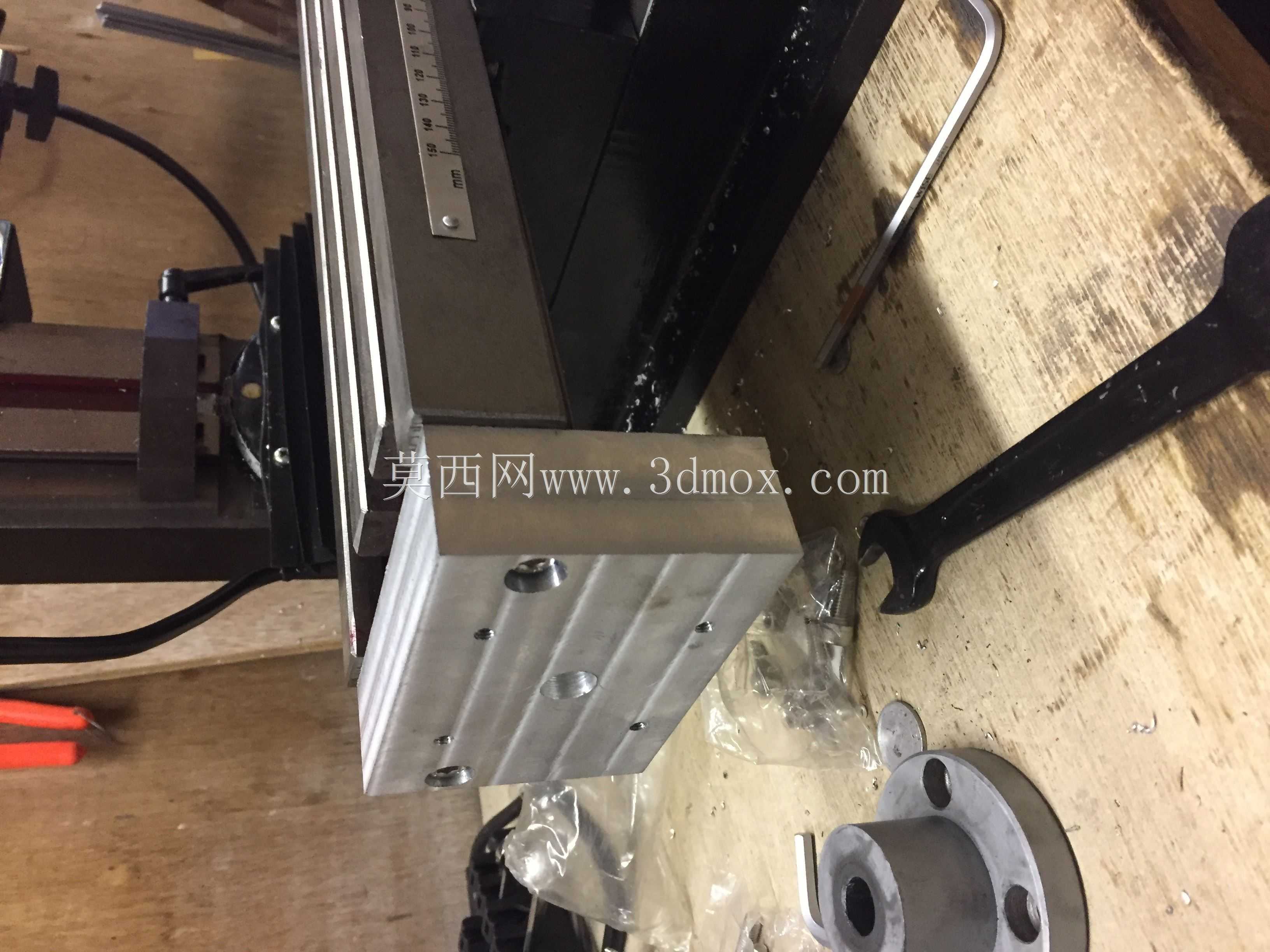

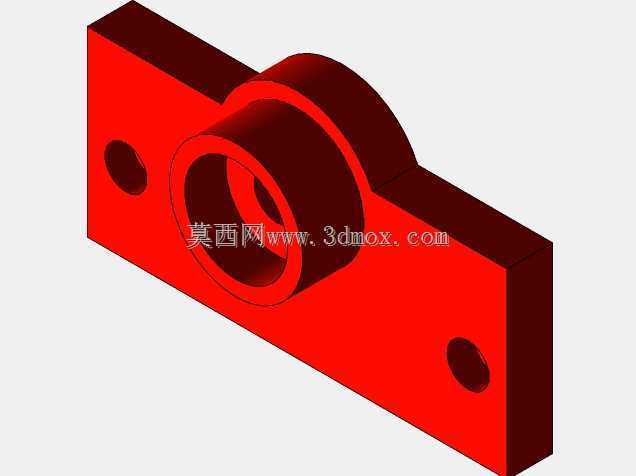

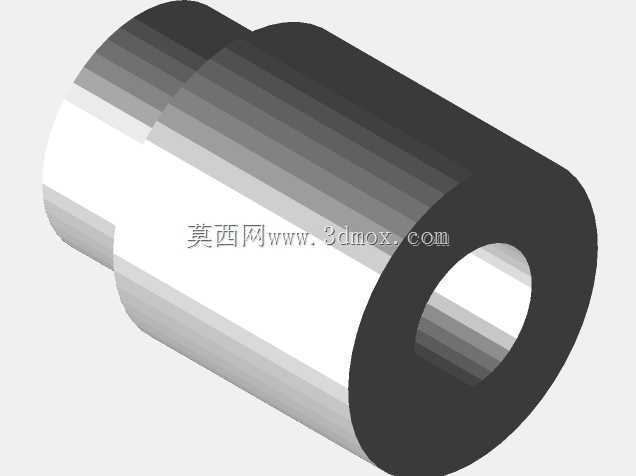

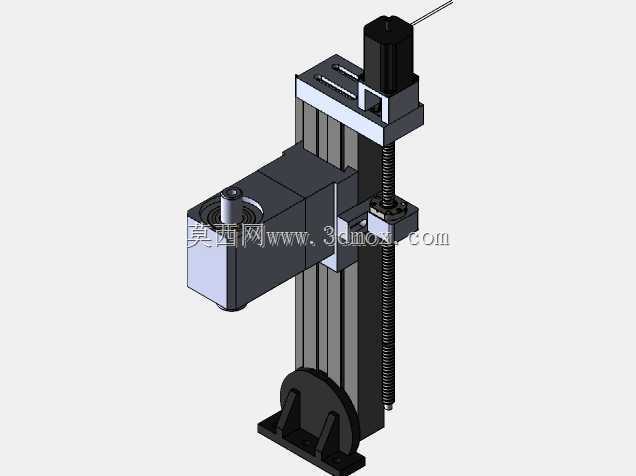

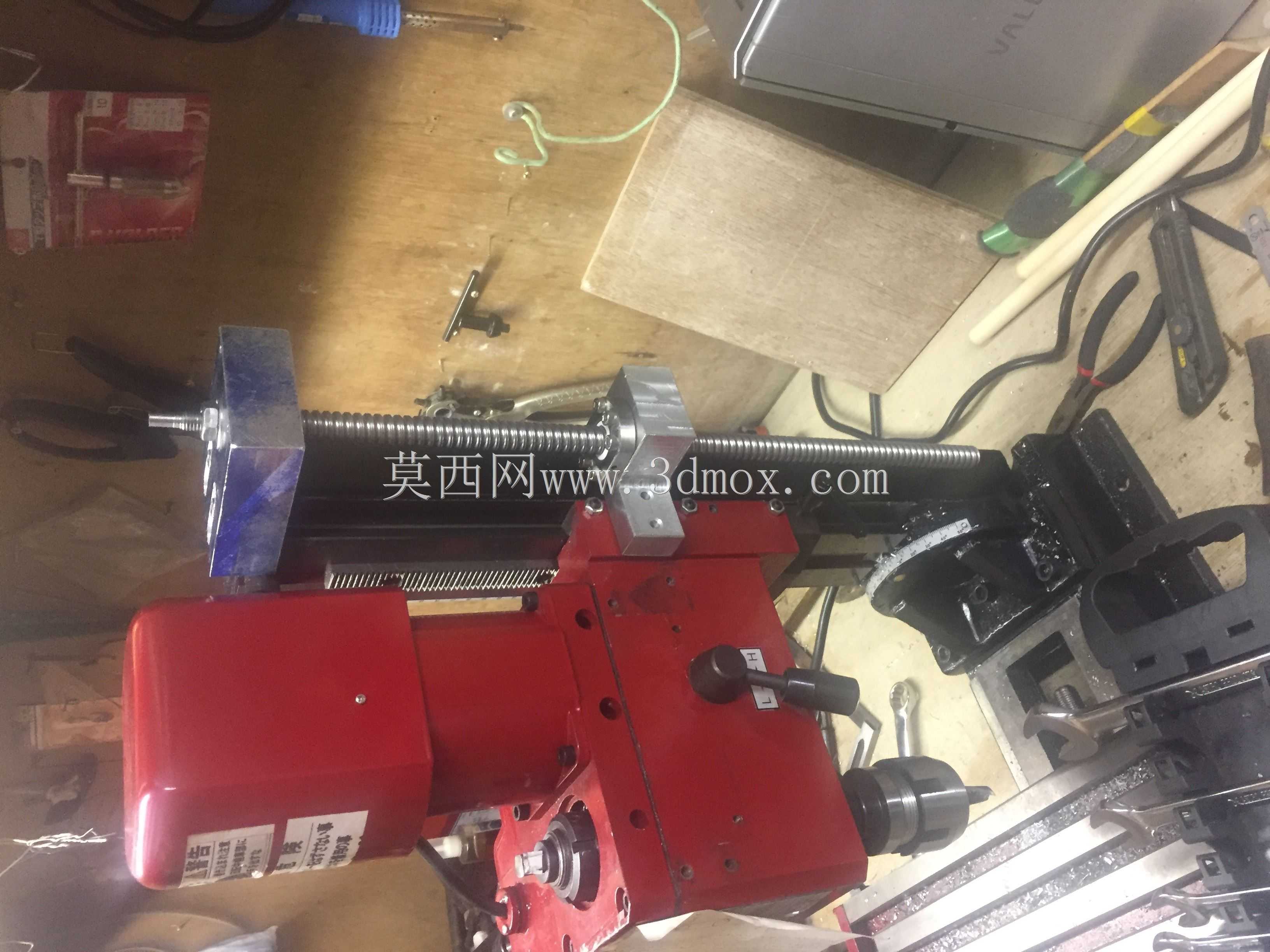

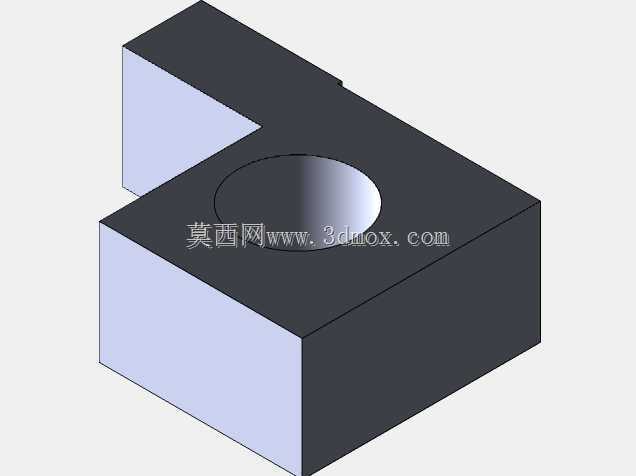

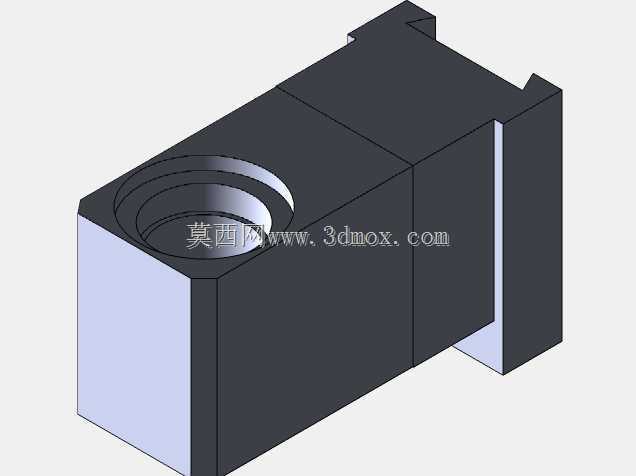

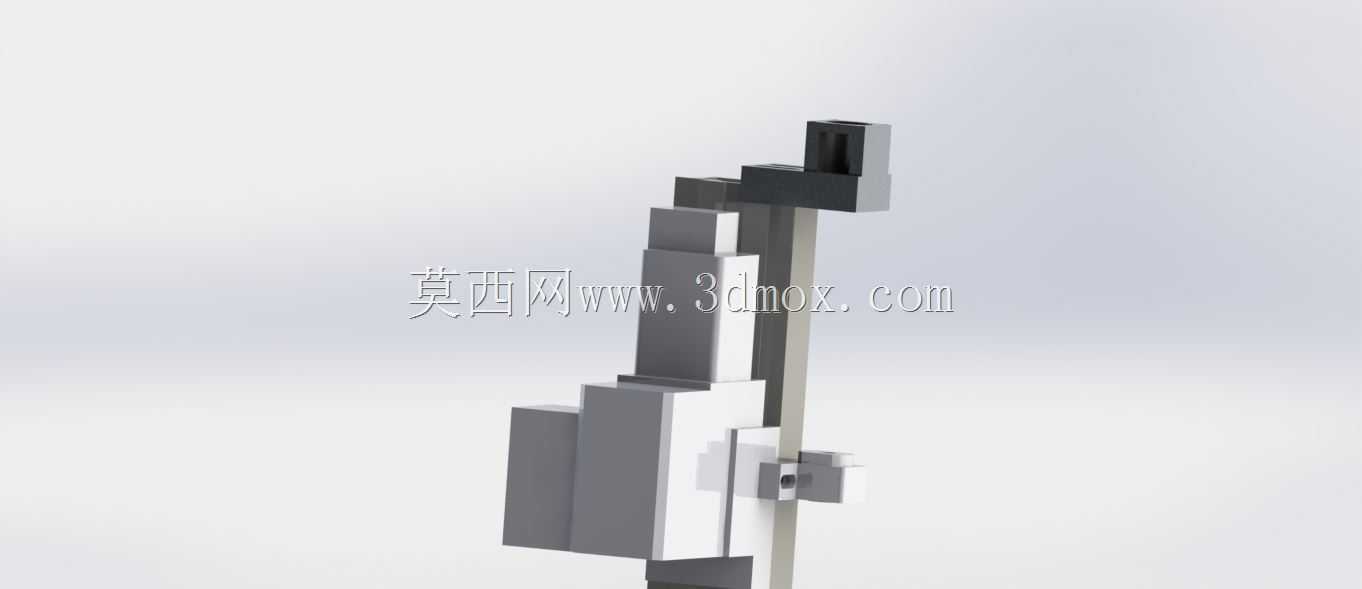

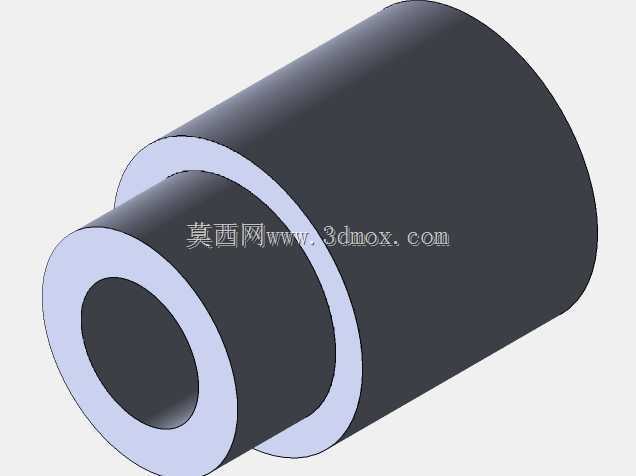

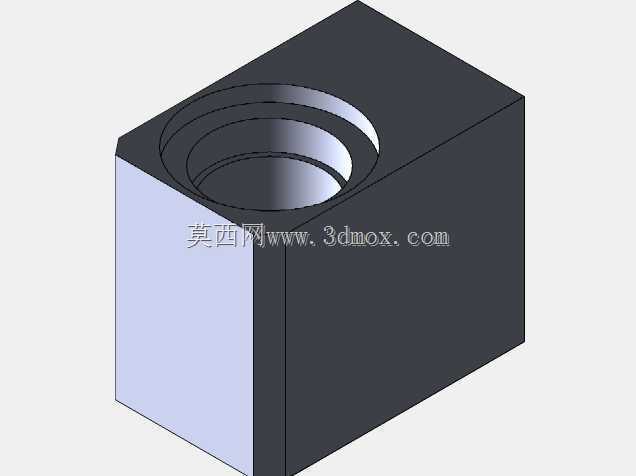

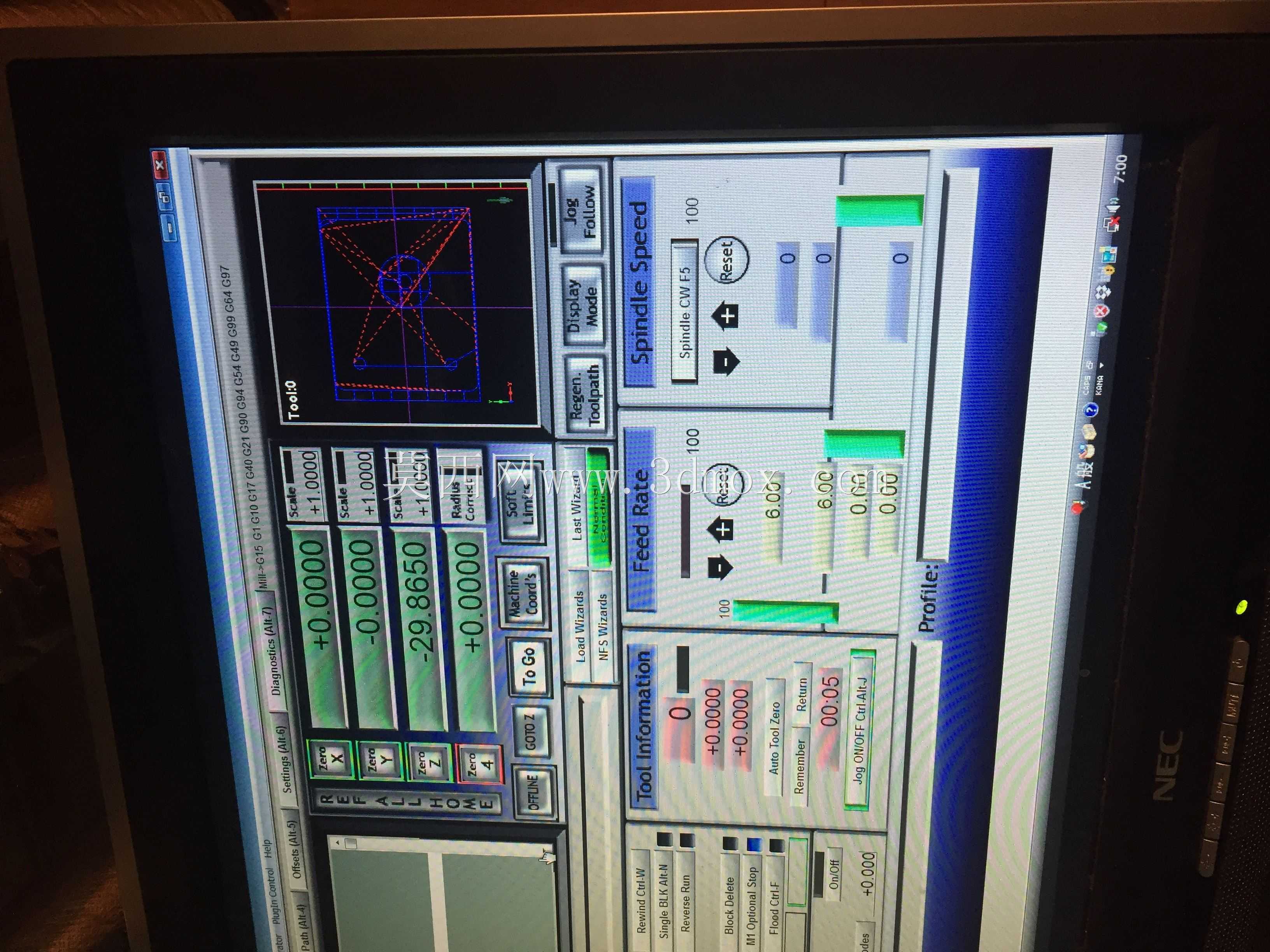

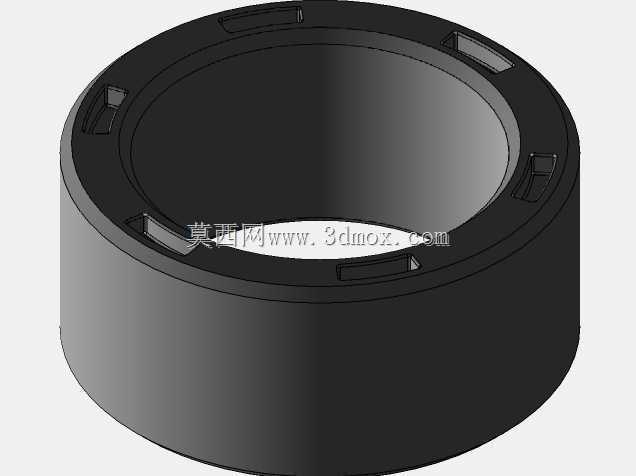

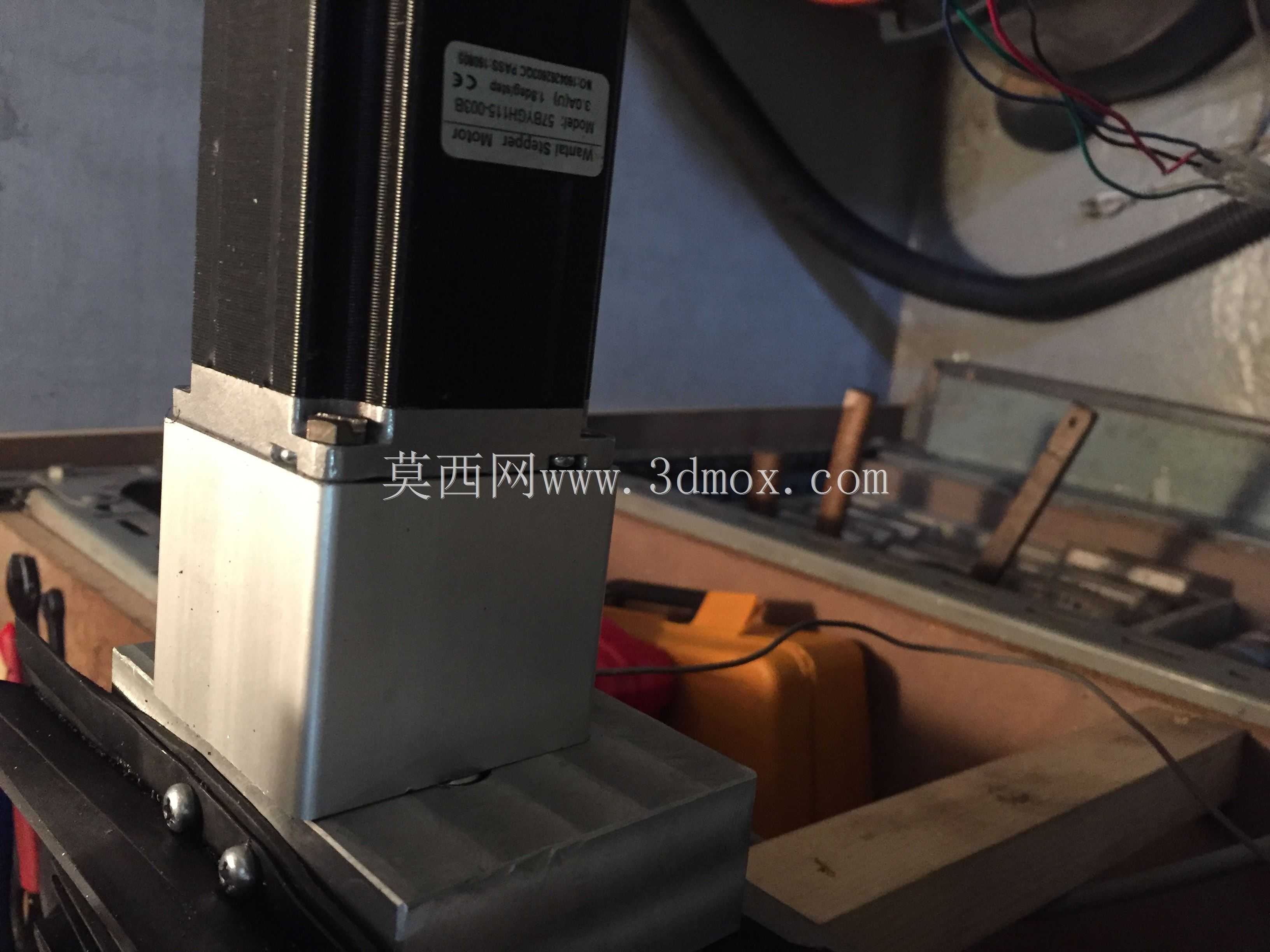

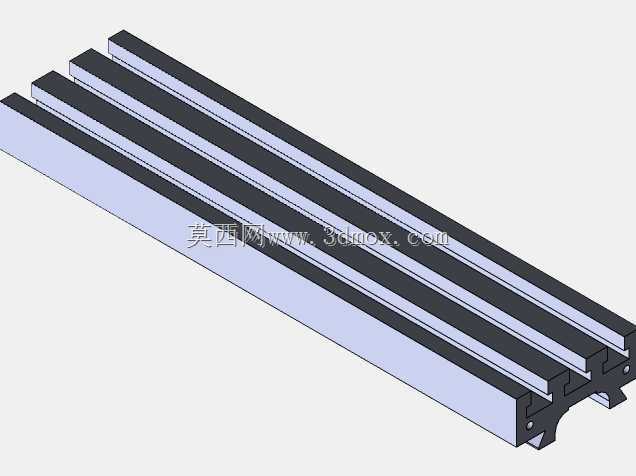

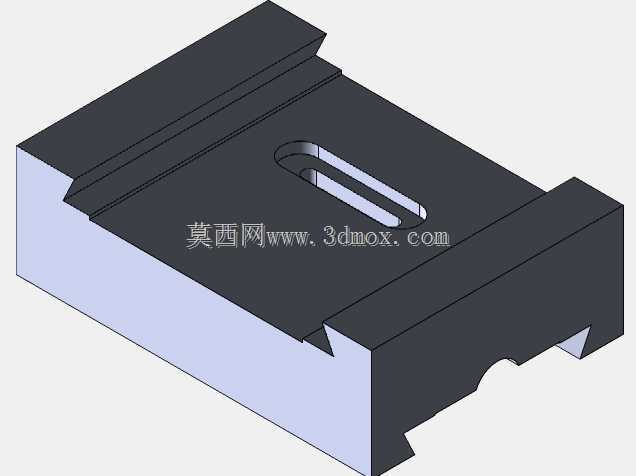

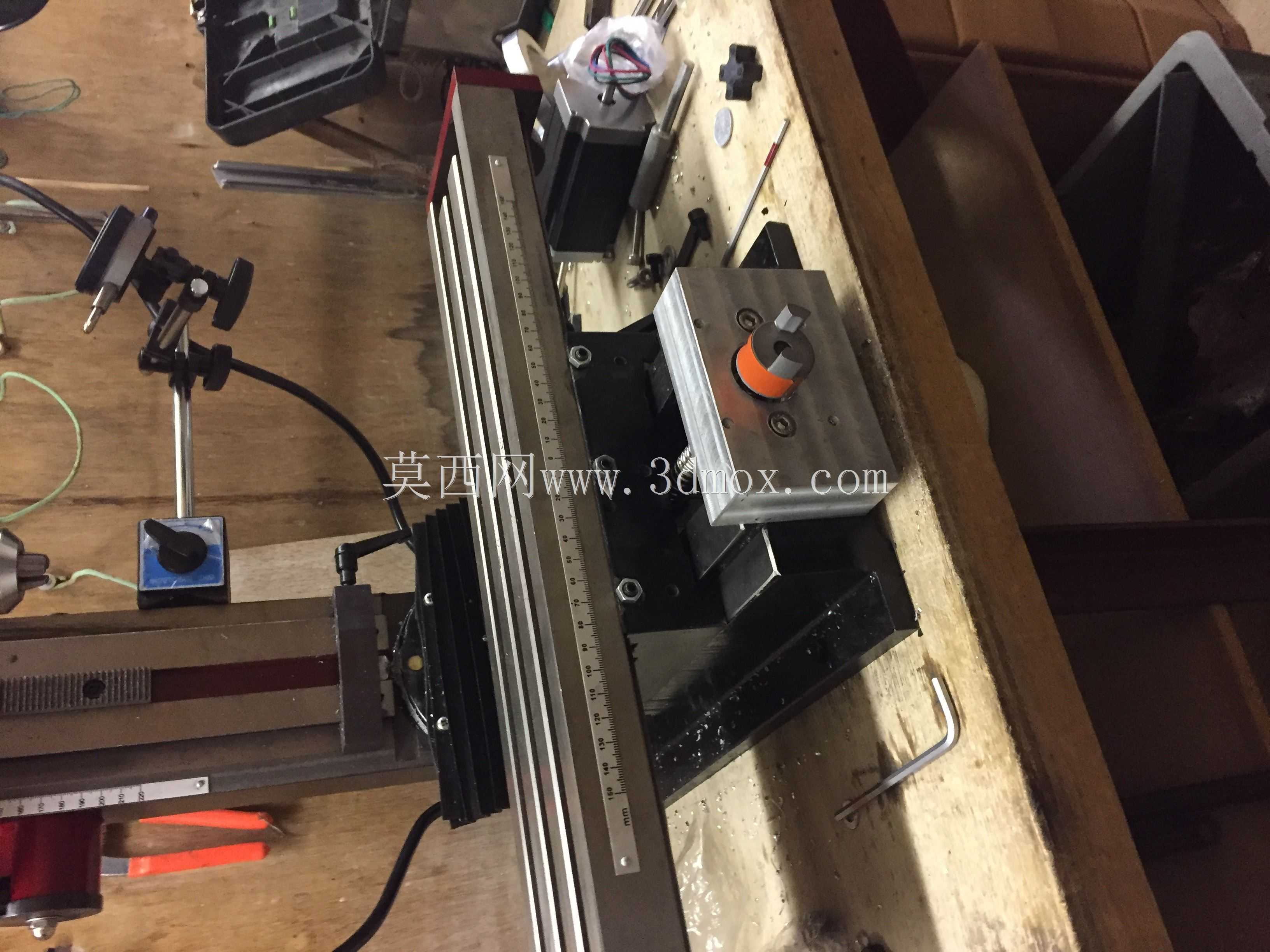

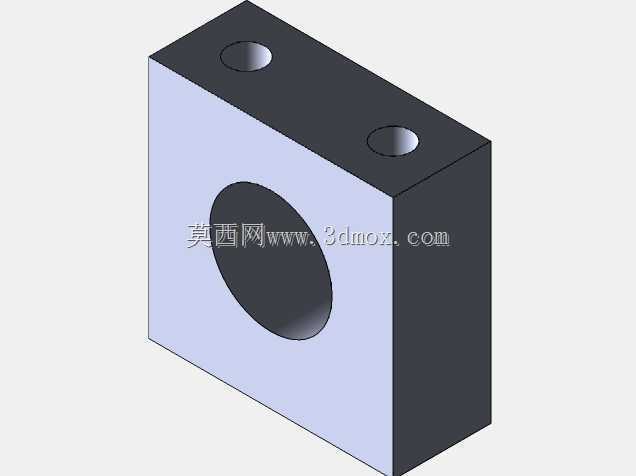

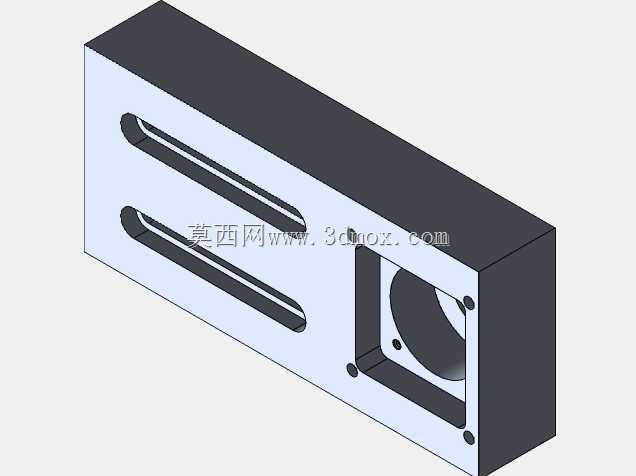

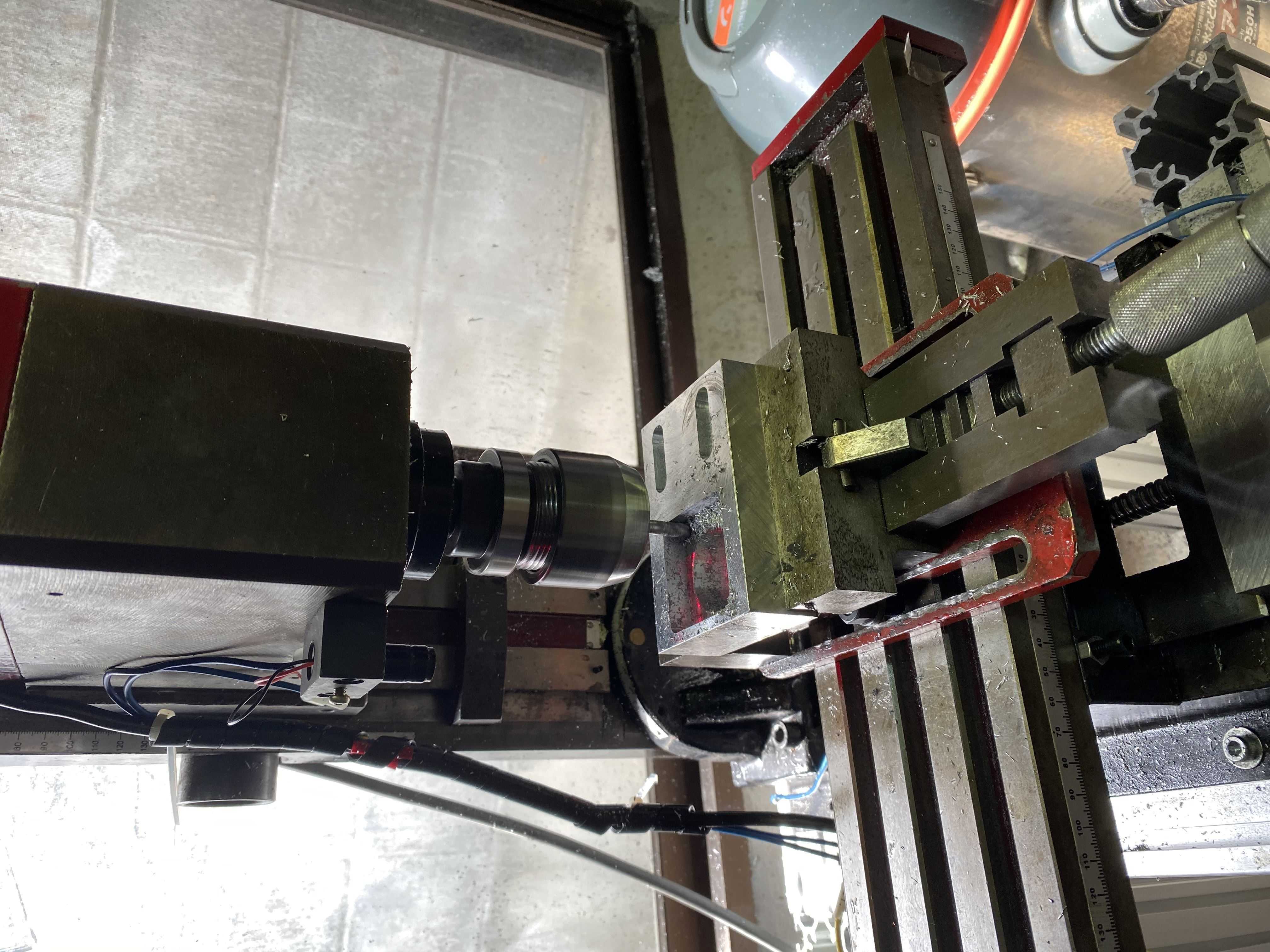

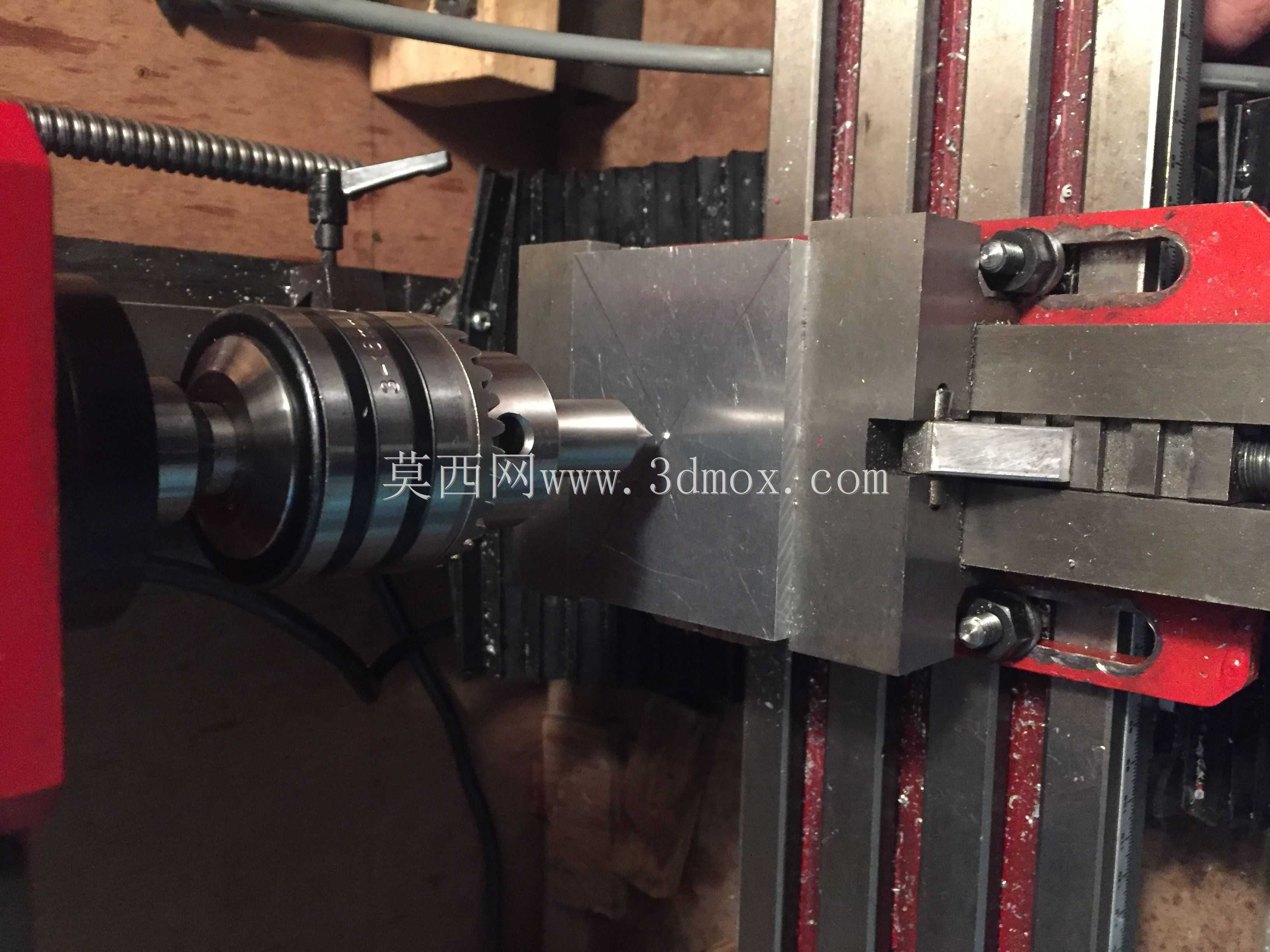

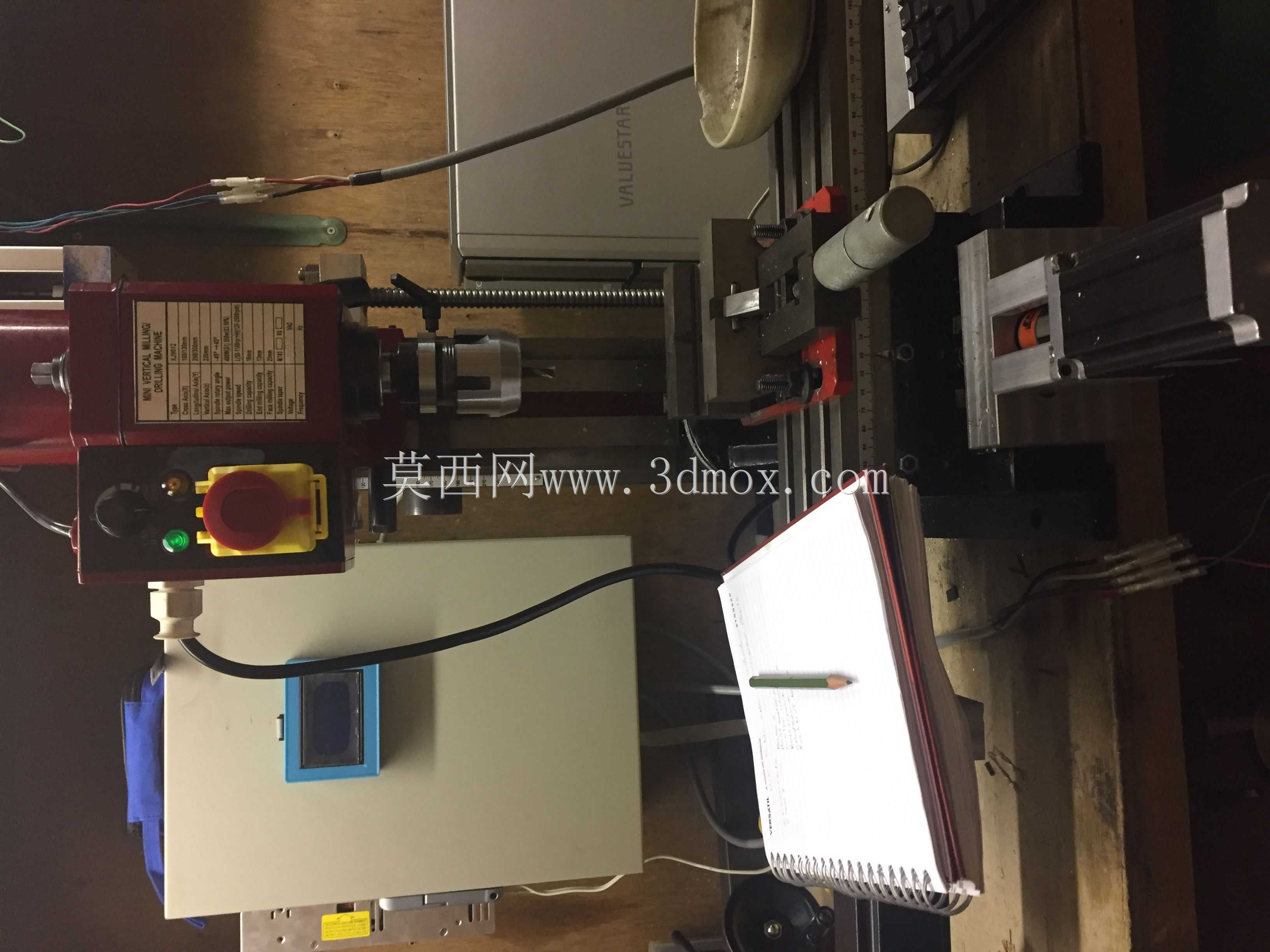

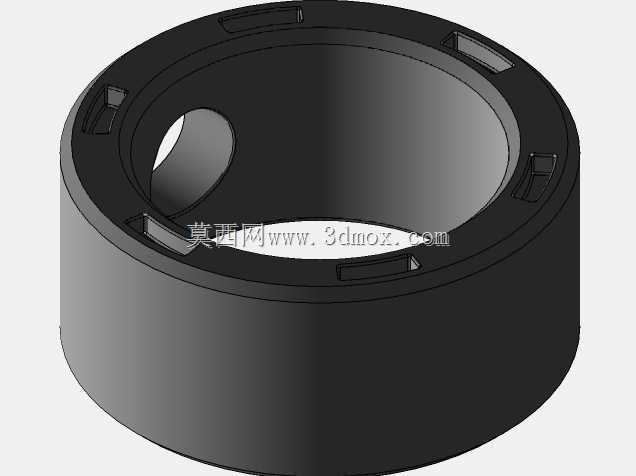

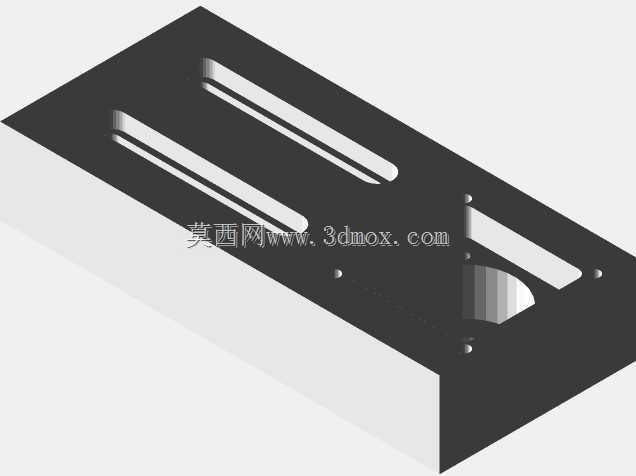

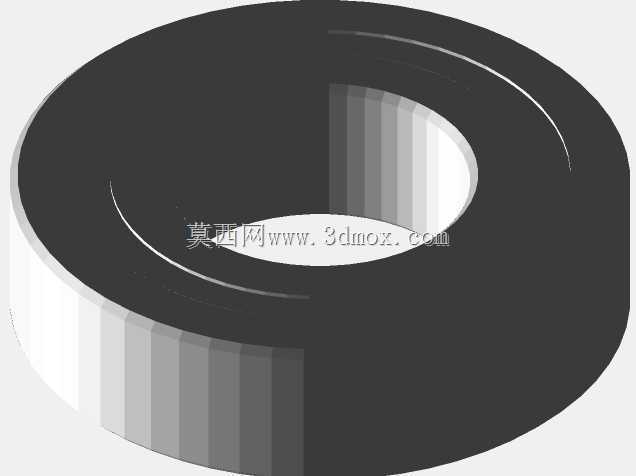

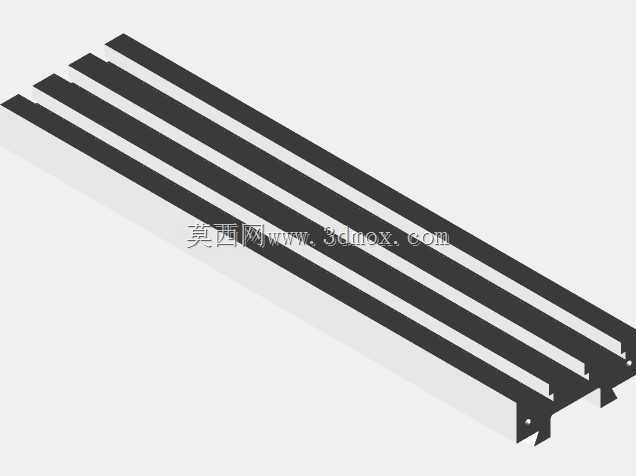

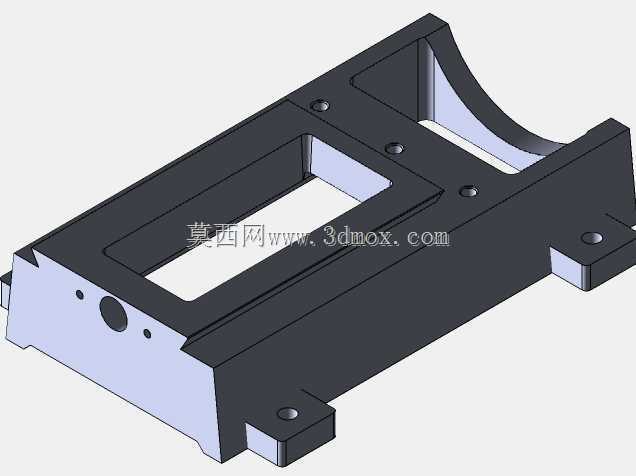

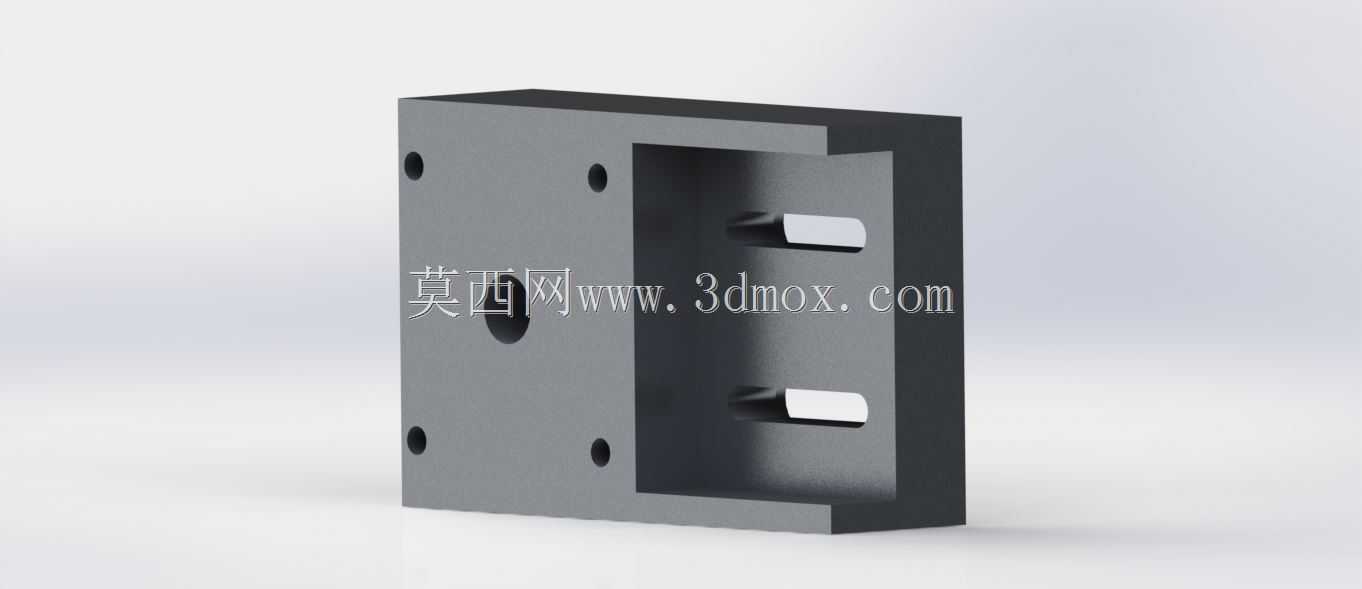

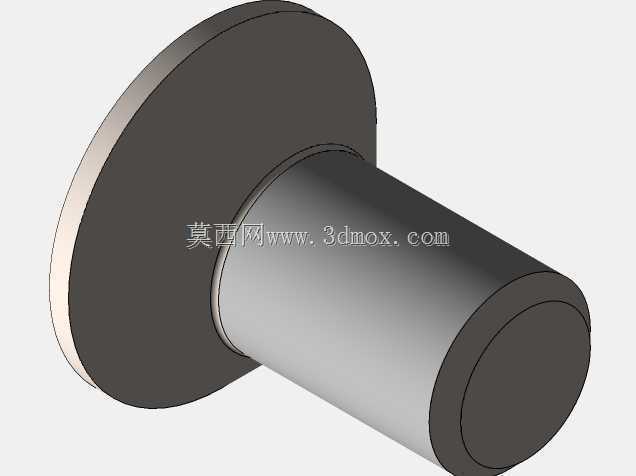

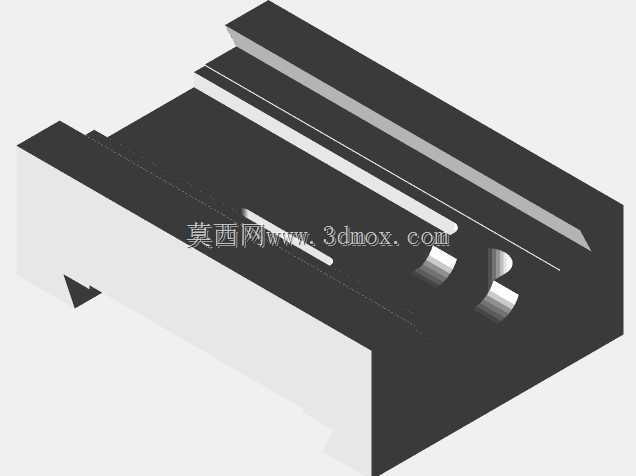

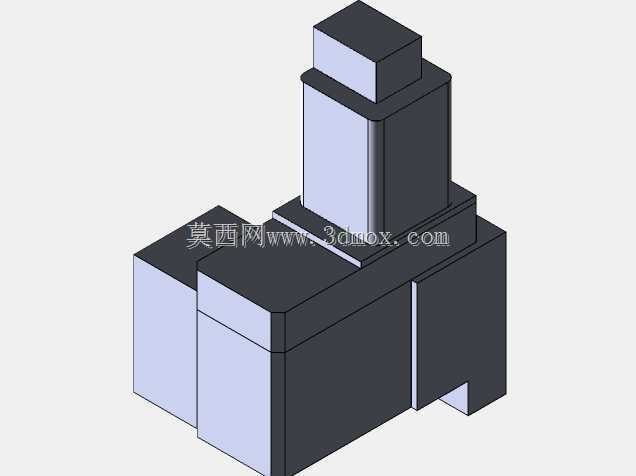

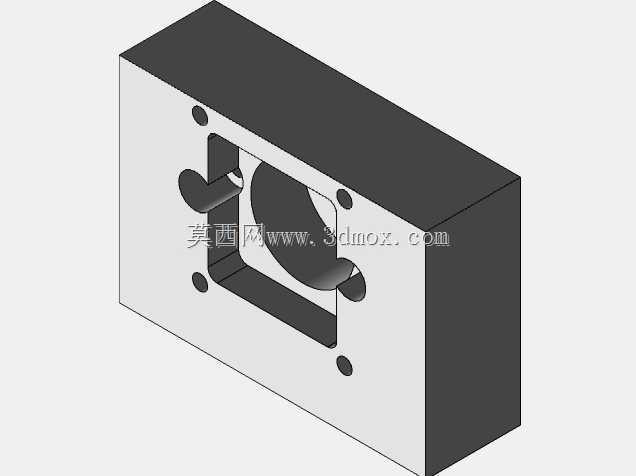

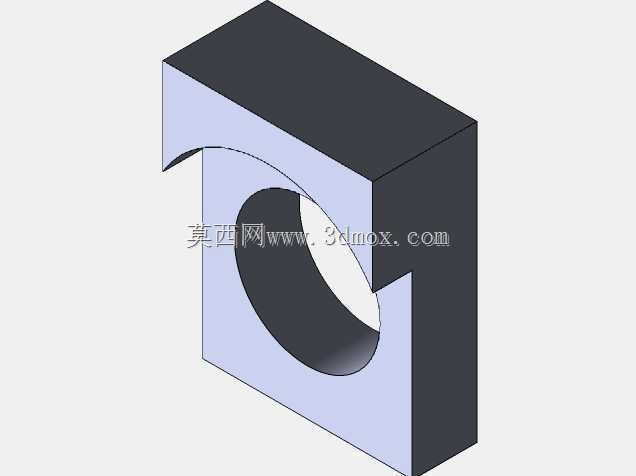

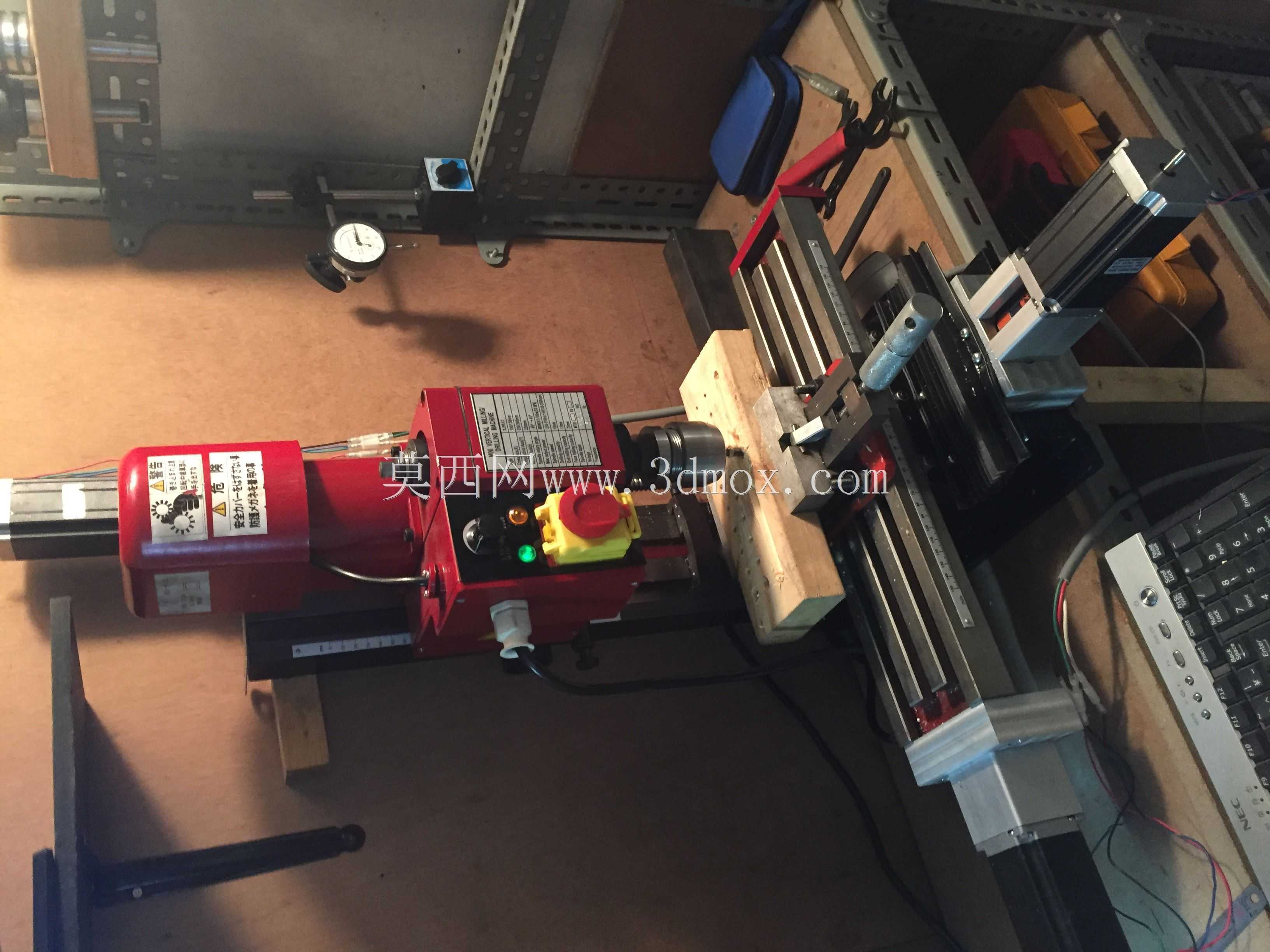

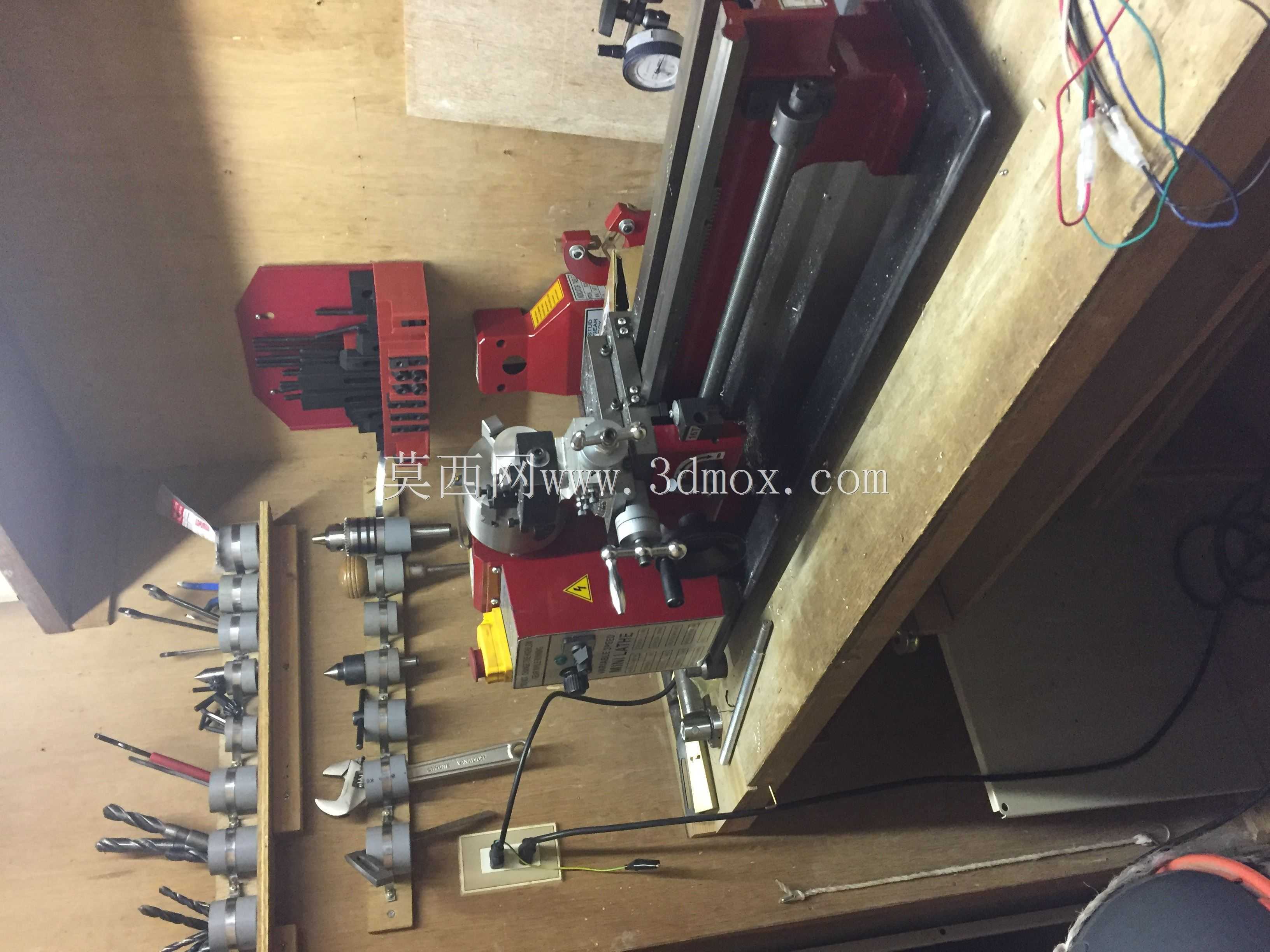

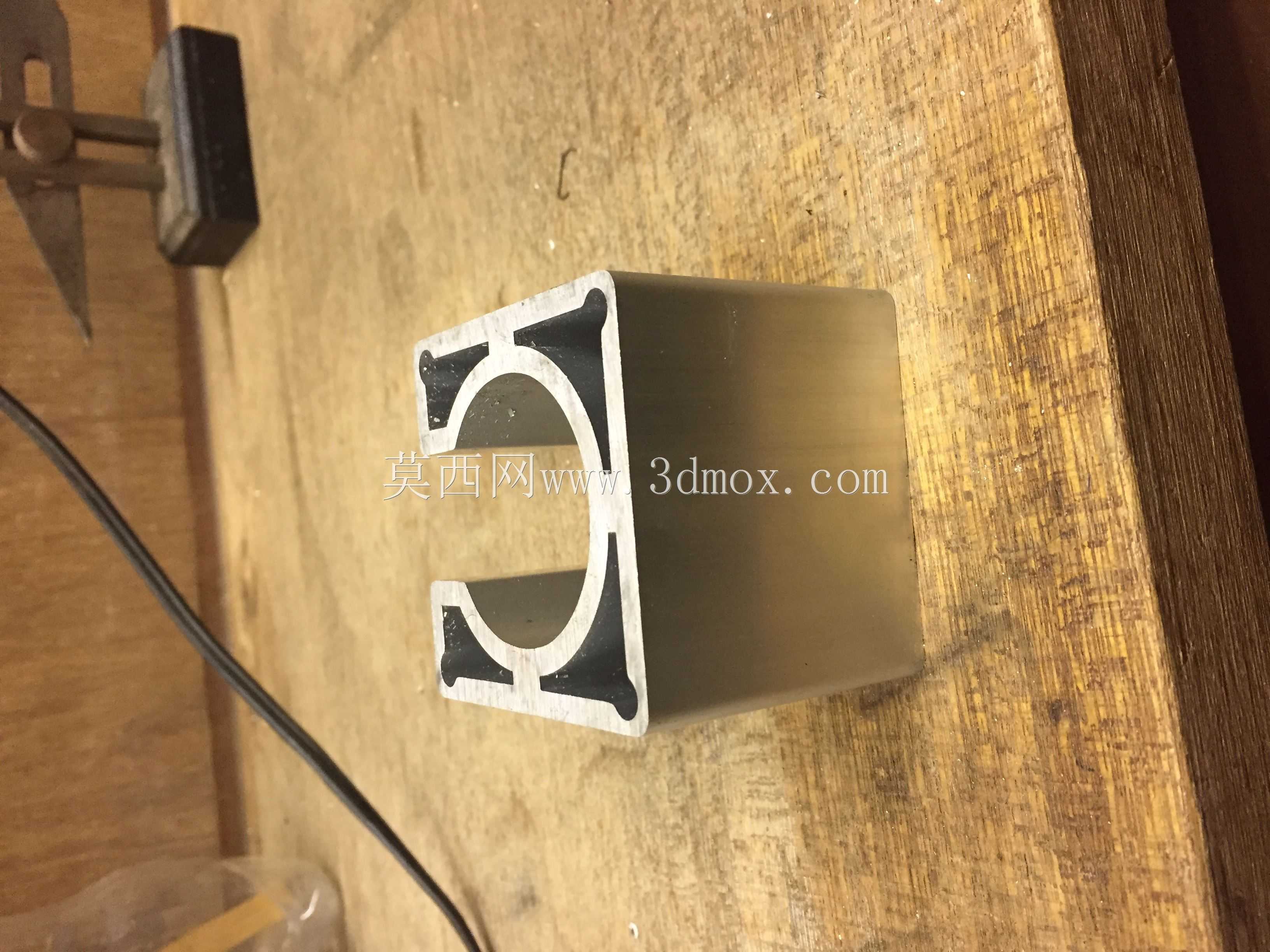

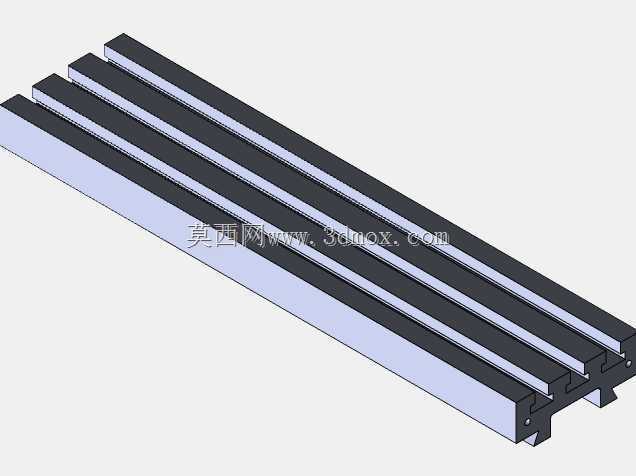

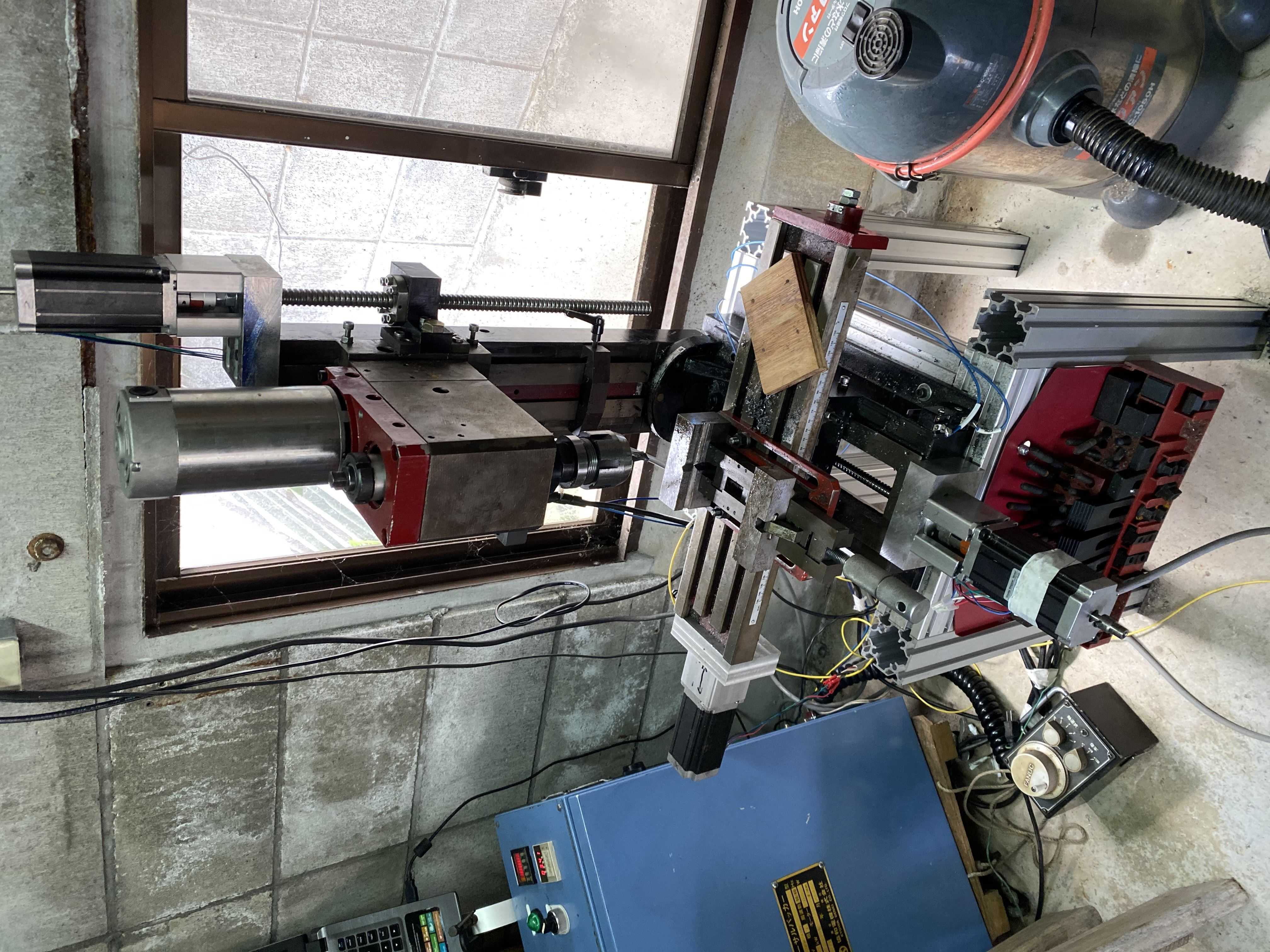

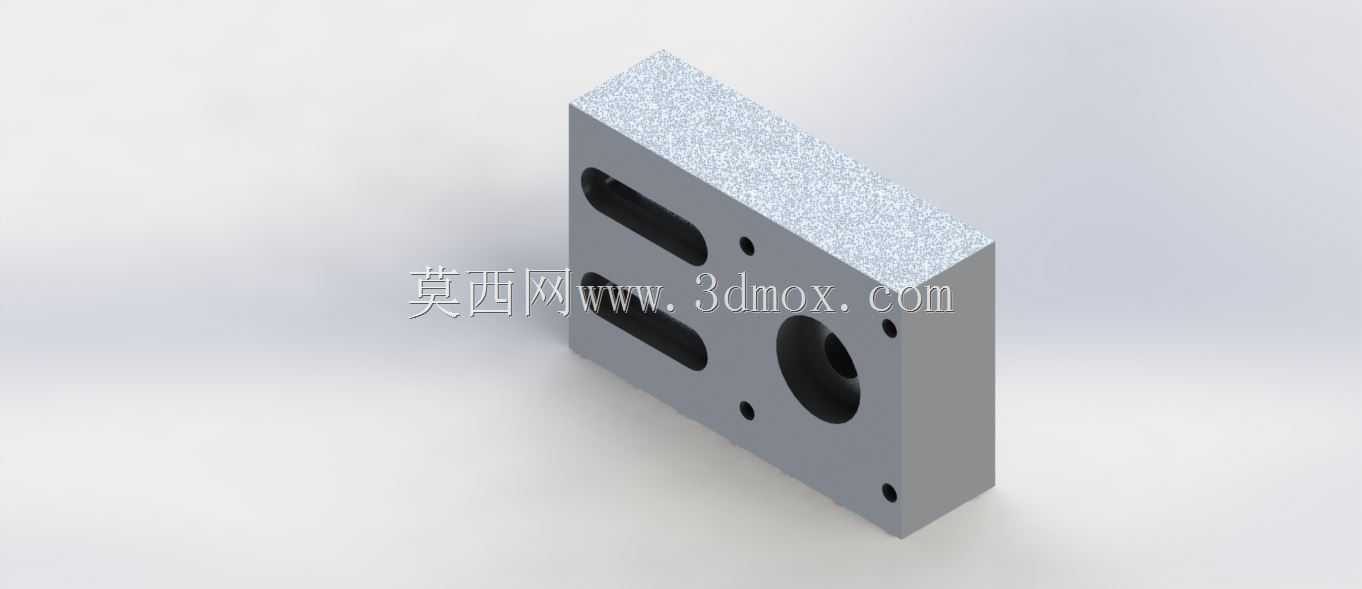

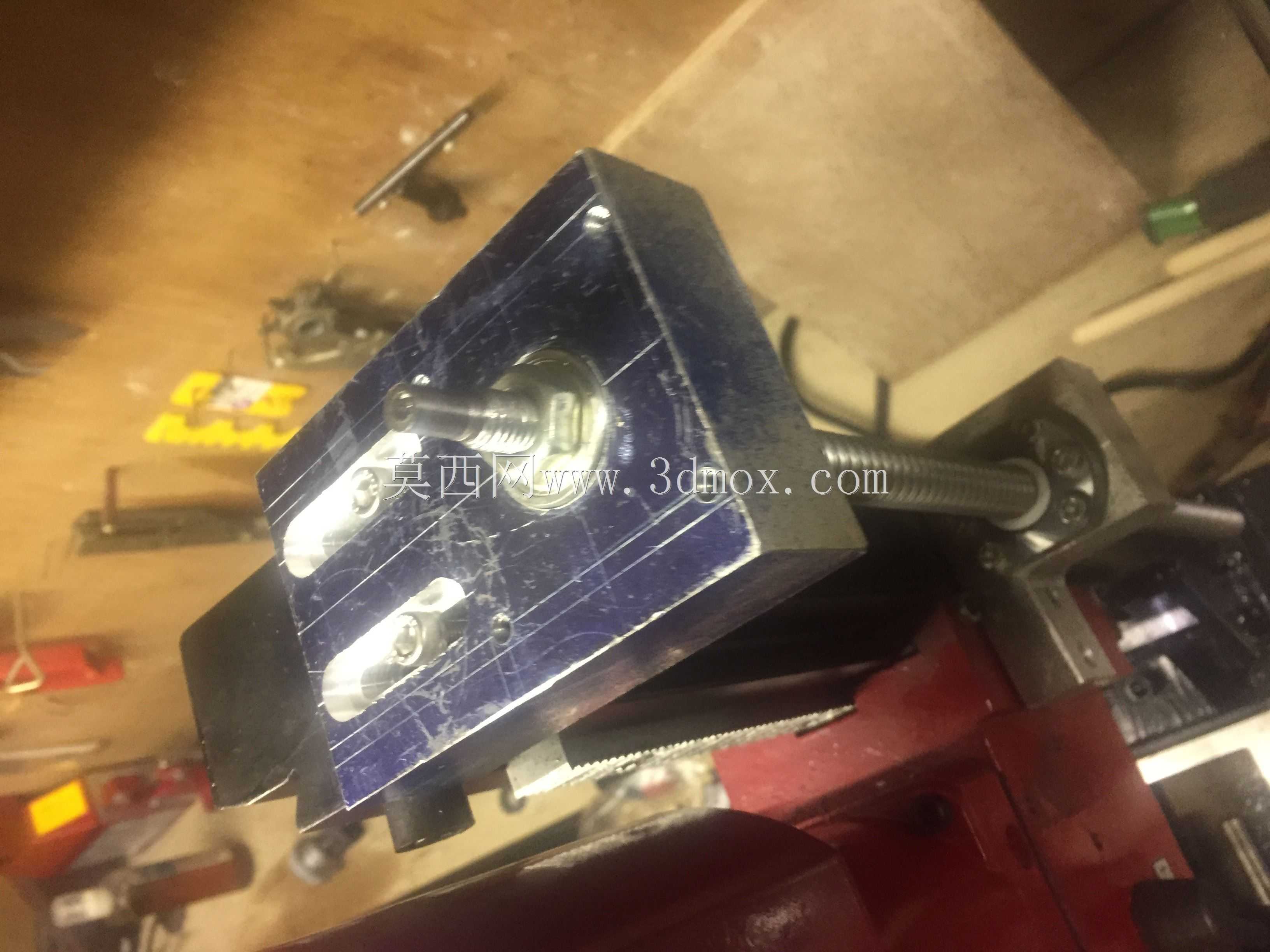

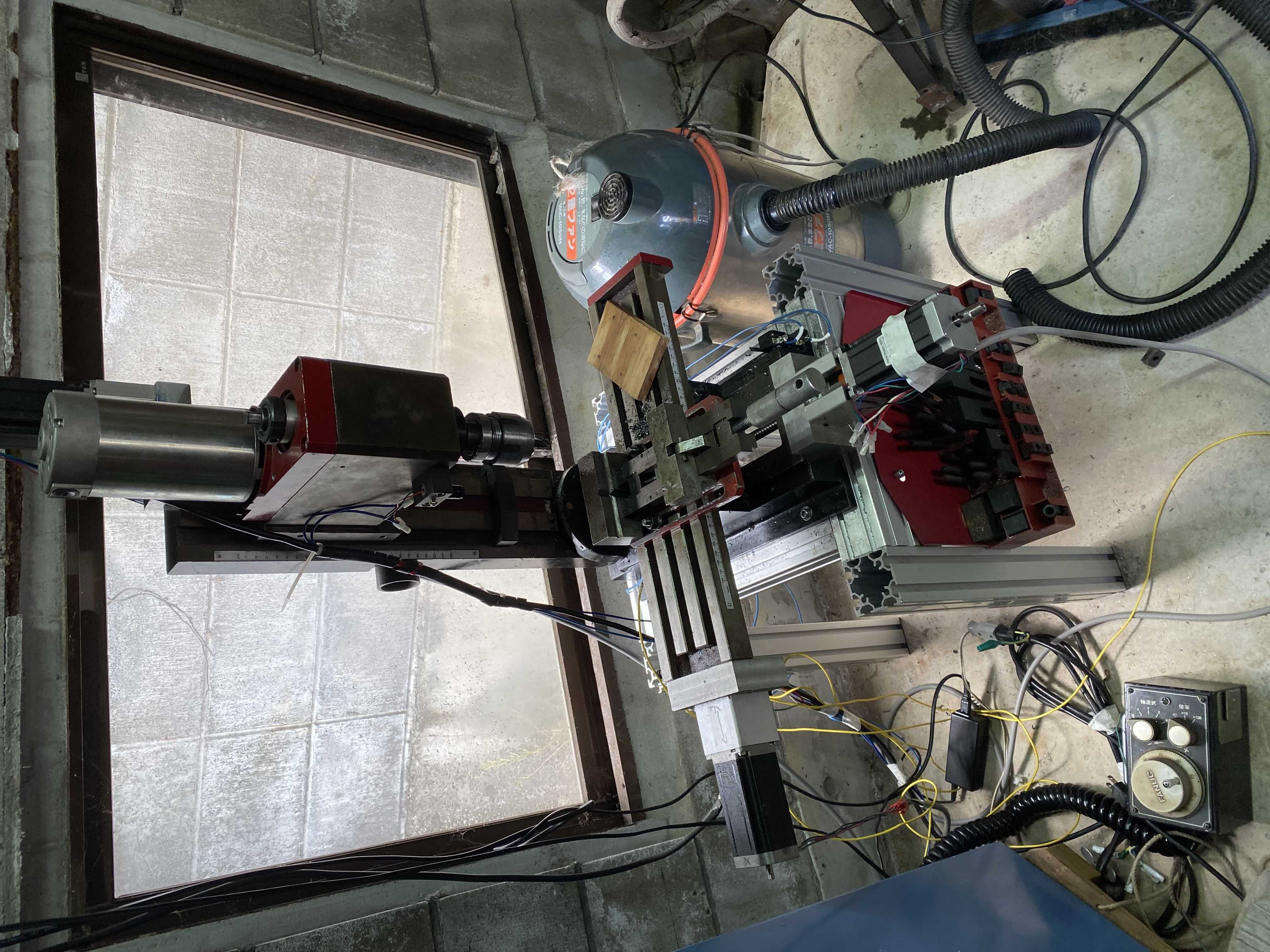

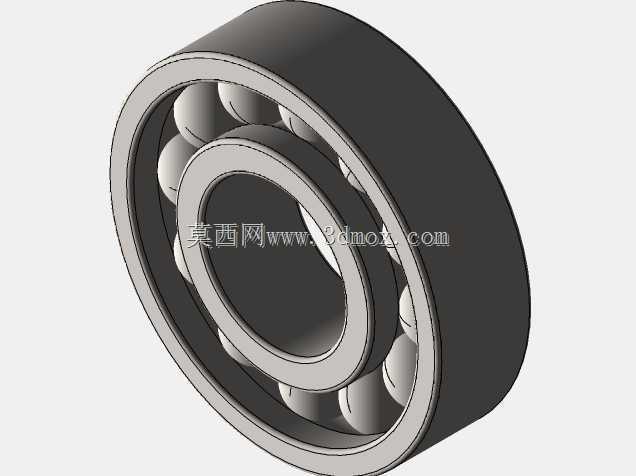

这款滚珠丝杠传动副是精密进给系统里的核心执行部件，在数控加工设备、自动化生产线、精密检测仪器里都有大量应用，主要作用是把伺服电机输出的旋转运动转化为工作台的高精度直线位移，相比传统滑动丝杠，它的传动效率能提升到九成以上，摩擦阻力小，低速进给时不会出现爬行现象，长时间运行的精度保持性也更好。从结构设计来看，这款丝杠采用外循环滚珠回流方式，螺母法兰端集成了密封端盖，能阻挡加工过程中的切屑、切削液进入螺母滚道内部，延长内部滚珠和滚道的使用寿命；螺母侧面设置了注油嘴，日常维护时可以直接通过注油嘴加注润滑脂，不用拆解整个传动副，适配设备日常运维的操作习惯。设计过程中首先要匹配设备的进给载荷和行程要求，确定丝杠的公称直径、导程参数，滚道的弧形截面经过曲率匹配，能让滚珠在滚道内实现纯滚动，减少滑动摩擦带来的磨损；丝杠两端的轴颈做了适配安装的结构设计，一端可以搭配角接触球轴承做固定端支撑，承受轴向和径向载荷，另一端做支撑端适配深沟球轴承，补偿丝杠运行过程中因为温度变化产生的热伸长量，避免设备运行时出现卡滞、精度超差的问题。安装边界方面，螺母的法兰安装孔采用通孔设计，能直接通过内六角螺栓固定在移动工作台的安装面上，法兰端面的定位止口可以保证螺母和工作台安装面的同轴度，避免安装偏心带来的附加载荷；丝杠两端的轴颈尺寸、锁紧螺纹的规格都和常规支撑座的安装尺寸适配，选型时不用额外做安装结构的二次修改，能直接搭配标准支撑座组装成完整的进给轴。实际应用场景里，这类传动副常用在数控车床的X/Z轴进给、加工中心的直线轴传动、点胶设备的位移平台、光伏组件生产的输送定位机构上，它的反向间隙可以通过螺母内部的预紧片调整，能满足不同设备对传动刚性和反向精度的要求，预紧力调整到额定动载荷的十分之一左右时，既能消除反向间隙，又不会因为预紧力过大导致运行温升过高、磨损加快。丝杠的轴身做了光亮淬火处理，表面硬度达到HRC60左右，能承受长期往复运动的接触应力，滚道的表面粗糙度控制在Ra0.8以下，保证滚珠滚动时的平顺性，降低运行过程中的振动和噪音。
