台式电脑CPU轴流散热风扇结构设计

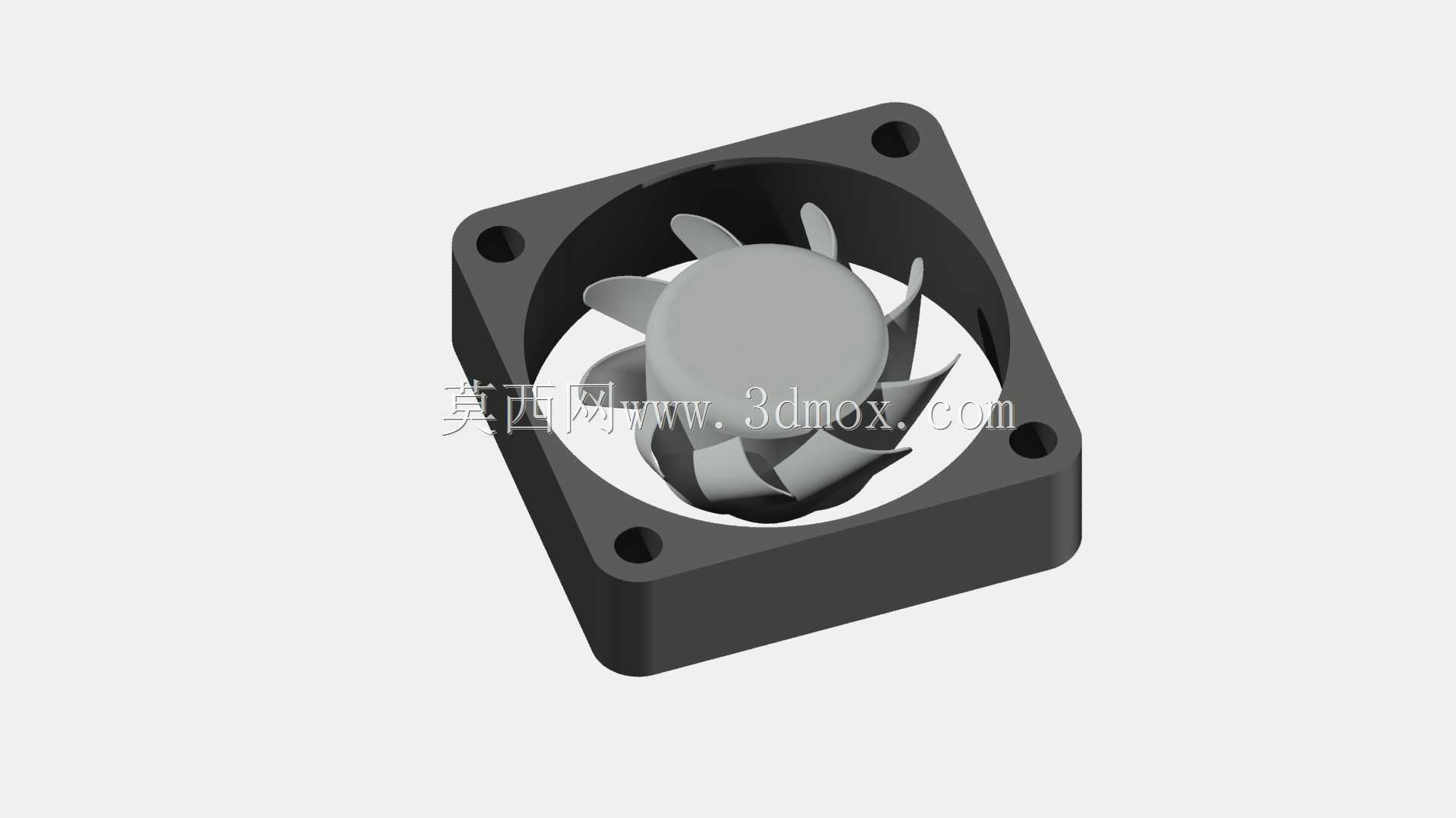

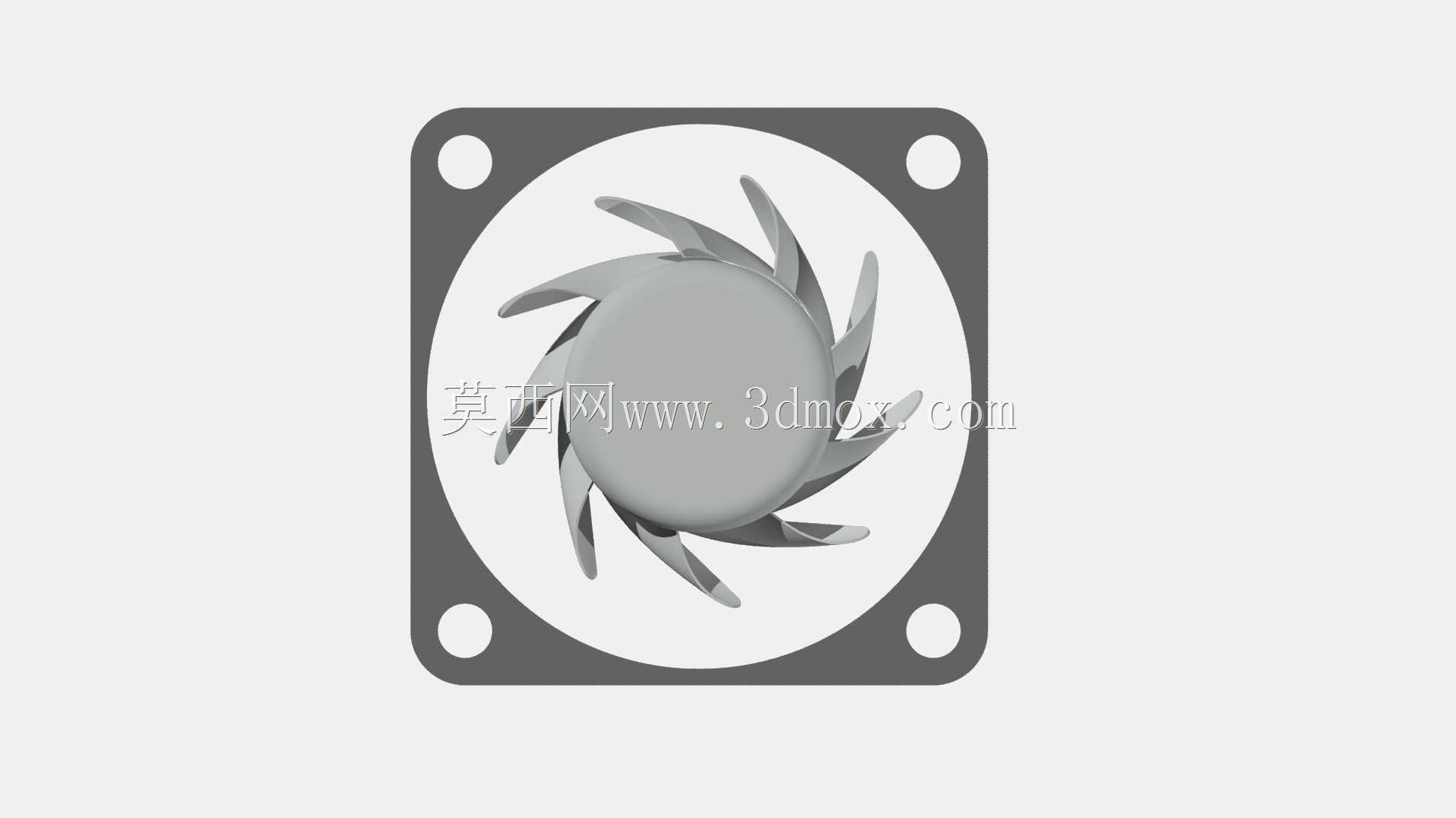

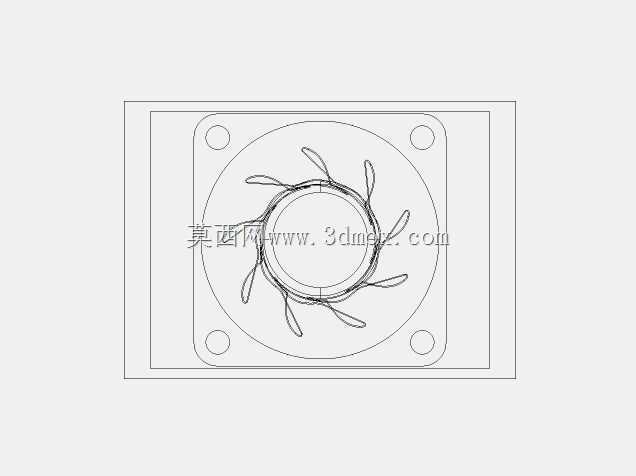

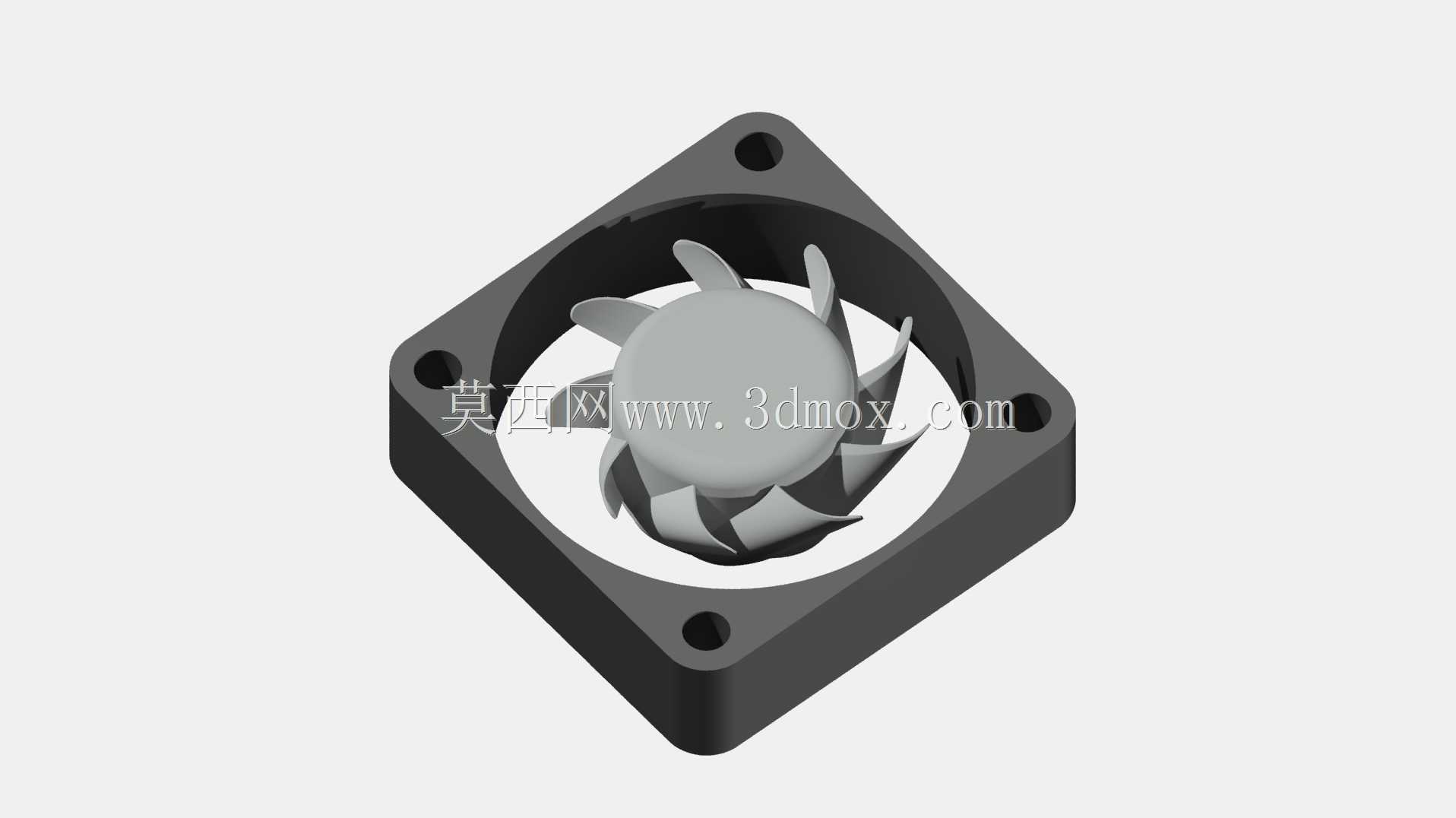

这款轴流散热结构主要面向台式计算机处理器的主动散热场景，在常规塔式风冷、下压式风冷散热模组中作为核心气流驱动部件使用，也可适配小体积ITX机箱、嵌入式工业工控板的处理器散热工况，承担将散热鳍片蓄积的热量快速带出机箱风道的作用。设计上采用标准方形外框结构，四个角预留贯通式安装孔位，可匹配通用的螺丝固定或者卡扣安装方式，安装边界完全兼容主流台式机CPU散热位的通用尺寸规范，外框的轴向厚度控制在常规机箱散热位的兼容范围内，不会出现安装后与内存马甲、机箱侧盖产生干涉的问题。叶轮部分采用后掠式七叶曲面设计，叶片的曲率经过流道优化，在额定转速下能够输出足够的静压，克服散热鳍片的风阻，保证气流能够完整穿过鳍片间隙带走热量，同时叶片前缘做了切角处理，能够降低叶片切割气流产生的紊流噪音，适配日常办公场景下的低噪音使用需求。叶轮中心的轮毂区域预留了电机安装位，可适配常规的直流无刷电机装配，轮毂与外框之间的间隙控制在合理范围内，既避免运转过程中叶轮与外框产生刮擦，也减少间隙处的气流回流损失，提升整体送风效率。外框的进风侧做了倒角导风结构，能够引导气流平顺进入叶轮区域，降低进风阻力，出风侧则做了平直的导流边，让吹出的气流保持定向流动，避免气流过早扩散降低散热效率。在建模过程中，所有安装孔位的中心距、外框的长宽尺寸都严格遵循行业通用的安装规范，结构工程师在做整机散热设计时可以直接调用该结构进行装配验证，不需要额外调整安装接口尺寸，叶轮部分的曲面参数也可直接用于后续的开模验证，能够缩短散热产品的开发周期。
