七缸星形布局径向空气发动机结构模型

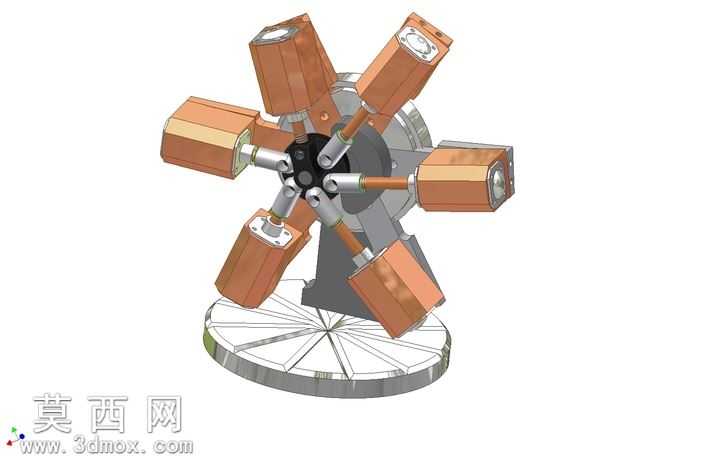

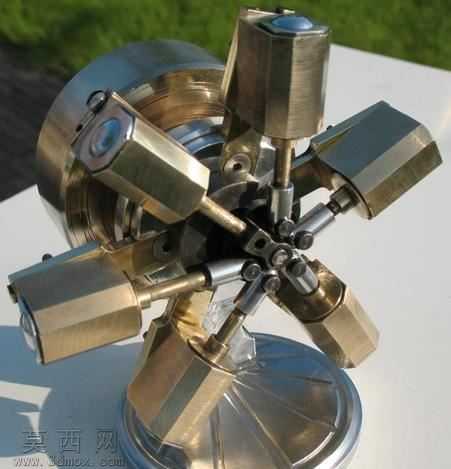

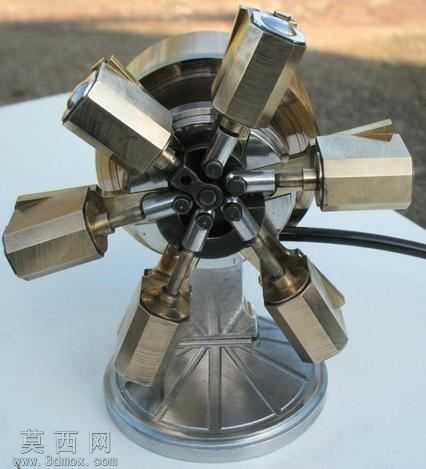

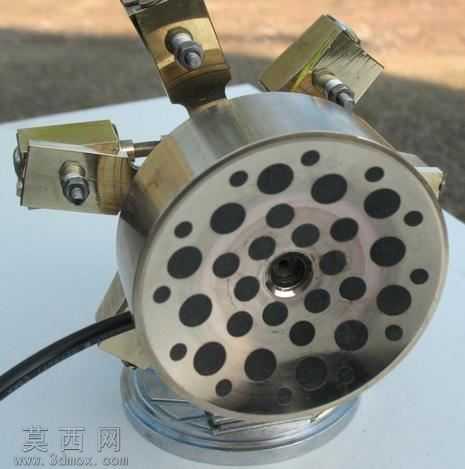

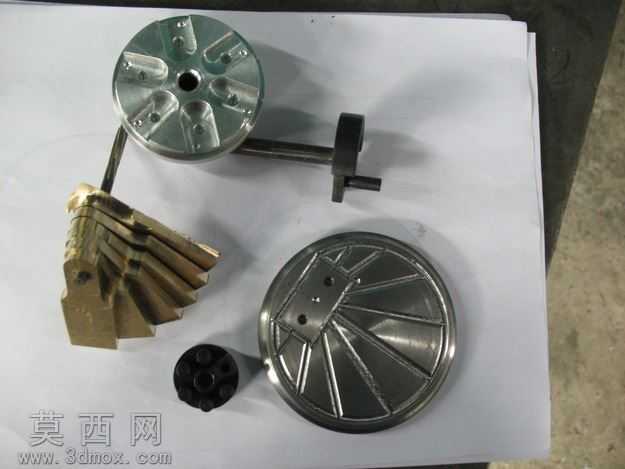

本径向空气发动机模型采用经典星形放射式布局设计，共设置七个沿中心曲轴径向均匀排布的气缸单元，整体结构依托三维参数化建模完成全零部件的精准复刻，完整还原了这类空气引擎融合星形发动机与蒸汽发动机的核心运行逻辑。建模过程中首先完成中心曲轴总成的搭建，对曲轴的偏心轴颈、中心定位轴段、输出连接端做了等比例尺寸还原，确保七个气缸的活塞连杆组件能够与偏心轴颈形成精准的运动配合，每个活塞单元都包含缸体、活塞头、连杆销、密封段结构，缸体外部做了散热鳍片的细节刻画，还原真实动力缸体的结构特征。中心配气枢纽部分做了分层结构设计，区分了进气分配腔、连杆运动避让腔、输出端连接法兰的不同结构区域，所有装配位置都添加了符合机械设计规范的配合约束，可直观演示压缩空气进入配气腔后，依次推动各缸活塞做往复运动，进而带动曲轴旋转输出动力的完整运动过程。模型的底座采用带辐条加强结构的圆形支撑座设计，支撑立柱与中心壳体做了一体化连接处理，保证整体结构的展示稳定性。材质渲染阶段，缸体部分采用铜合金金属材质，调整了表面粗糙度参数模拟金属加工后的哑光金属质感，曲轴、连杆、活塞销等运动部件采用抛光钢材材质，添加轻微的环境反射效果突出金属零件的精密加工质感，底座部分采用铸铁材质搭配浅灰色哑光漆面，区分不同功能部件的材质差异。设计过程中严格遵循径向发动机的力学布局逻辑，七个气缸的中心轴线全部交汇于曲轴的旋转中心点，保证各缸做功时的作用力能够均匀传递到曲轴上，避免出现偏载受力的问题，同时对各部件的运动干涉区域做了提前校验，预留了足够的活塞运动行程与连杆摆动空间，既保证了结构展示的直观性，也符合这类空气动力引擎的真实设计原理，可作为动力机械结构教学、原理演示的直观展示载体。
