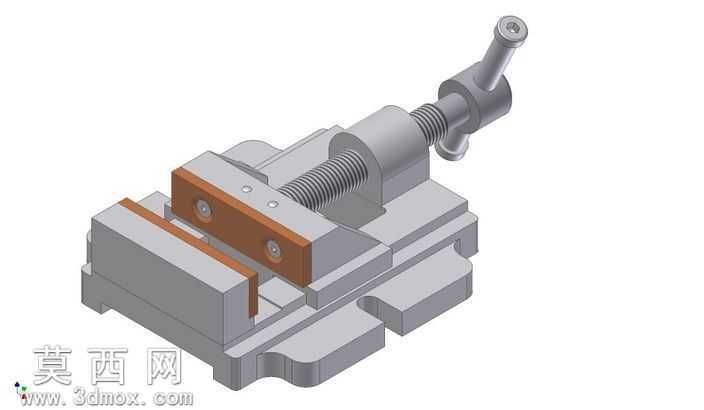

机用精密螺杆式虎钳三维建模作品

本作品为机用螺杆式虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际设计规范，完整还原了工业级机用虎钳的全部结构细节。建模阶段首先完成整体装配基准的搭建，以固定钳身的底面与导轨面作为全局装配基准，依次拆分固定钳身、活动钳身、传动螺杆、钳口夹板、摇把、导轨滑块、锁紧组件等独立零部件，每个零部件均按照实际机加工件的尺寸公差逻辑进行参数化绘制，确保各部件间的装配间隙符合真实机械装配要求。材质渲染阶段针对不同部件的实际材质属性进行区分设置：固定钳身与活动钳身采用灰铸铁材质参数，还原铸铁件哑光深灰的金属质感与细微的铸造表面肌理；钳口夹板采用合金工具钢材质，表面做淬火硬化的质感处理，清晰呈现钳口面上的防滑齿纹结构；传动螺杆采用45号钢调质材质，还原梯形螺纹的牙型细节与表面精加工的金属光泽；操作摇把采用镀铬钢材与防滑握柄的组合材质，区分金属亮面与防滑结构的质感差异。结构设计上完整复现了螺杆传动虎钳的运动逻辑：传动螺杆通过轴向限位结构与固定钳身连接，转动摇把时螺杆带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合夹紧动作，两块钳口夹板通过沉头螺钉分别固定在固定钳身与活动钳身的安装面上，钳口的平行度、导轨的配合间隙均按照实际工装的精度要求设计，活动钳身与导轨的配合面做了限位结构设计，避免夹紧过程中出现钳身上翘、偏移的问题。设计思路围绕机加工场景的实用需求展开，整体结构紧凑，底座预留了标准机床工作台的安装槽位，可直接适配铣床、钻床等常规机加工设备的工作台装夹需求，螺杆采用梯形传动螺纹，具备传动平稳、夹紧力大、自锁性能好的特点，能够满足常规金属零件加工过程中的工件装夹固定需求，建模过程中对所有易磨损部件均做了可拆换的结构设计，符合工业工装的实际维护使用逻辑，整体模型装配关系完整，可直接用于装配干涉检查、运动仿真演示以及工装设计参考。
