手动三辊式管材滚弯机结构设计

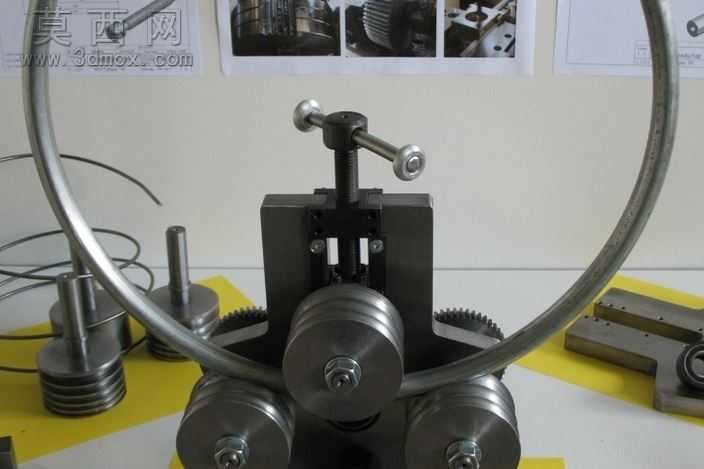

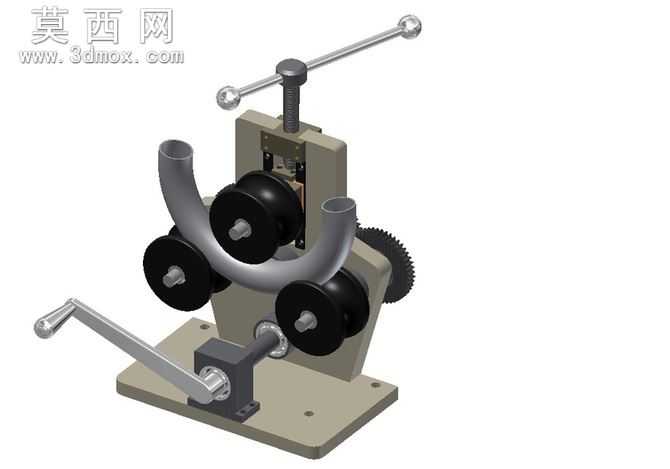

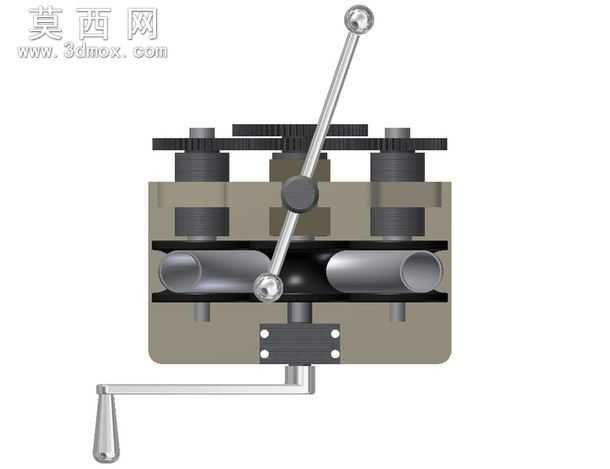

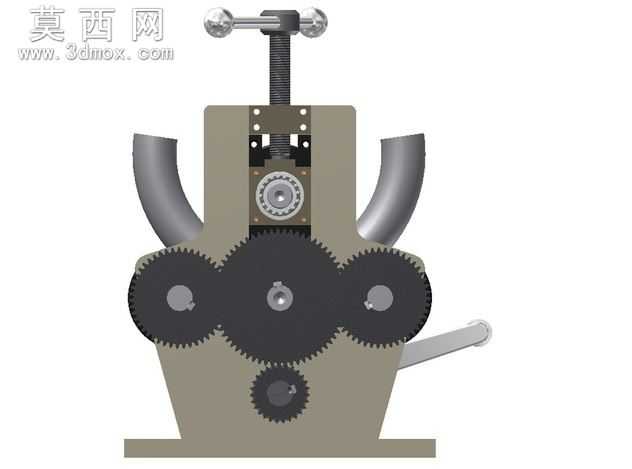

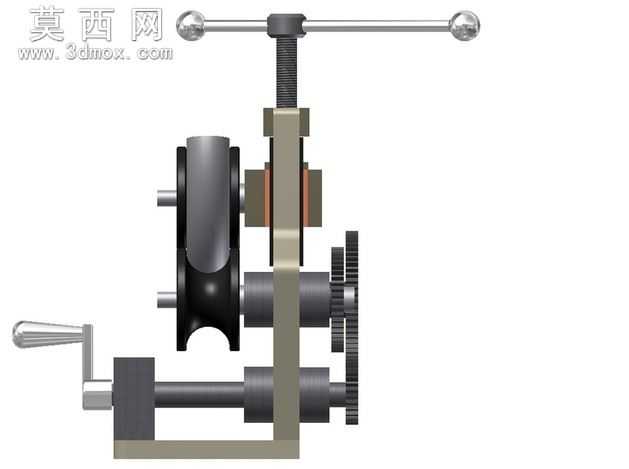

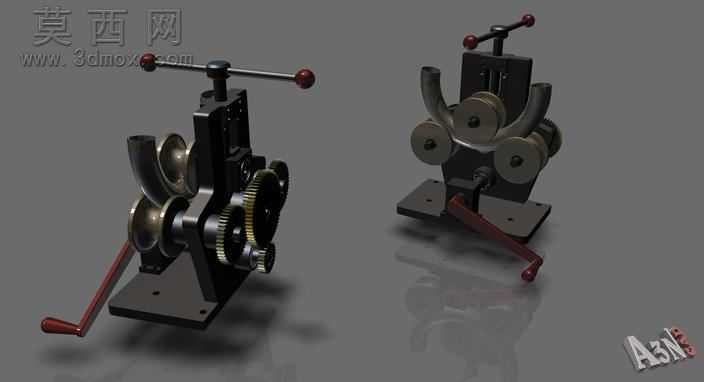

本款手动三辊式管材滚弯机采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工装配公差要求，对每一处配合面做了贴合度校验，确保各部件装配无干涉。模型整体采用灰铸铁质感作为机身主体材质，传动齿轮采用调质钢材质渲染，调节螺杆与操作手柄做了镀铬金属质感处理，辊轮部分采用高耐磨合金钢材质表现，不同部件的材质区分清晰，能够直观呈现设备的真实材质特性。结构设计上，设备核心采用多齿轮啮合传动布局，中间大齿轮作为主动传动件，分别与两侧下辊齿轮、顶部调节齿轮、底部换向齿轮形成稳定的传动链，手动摇柄连接主动齿轮轴，通过齿轮减速增扭的特性，降低手动操作的施力强度，实现平稳的动力输出。顶部设置手轮调节的丝杆压紧机构，通过丝杆进给带动上压辊上下位移，可适配不同管径的管材弯制需求，压紧机构内部设置复位弹簧，能够在调节过程中提供稳定的预紧力，避免辊轮跳动影响弯管精度。两侧弯管辊轮采用弧形槽面设计，与管材外壁贴合度高，弯制过程中不会出现管材表面划伤、截面变形的问题，设备可完成30卷规格管材的连续弯制作业，能够将金属管材弯制成不同曲率的弧形构件。设计过程中重点优化了齿轮传动的啮合间隙，将齿侧间隙控制在合理范围内，避免手动操作时出现空程回程差，同时对机身的支撑结构做了加强设计，底部设置加宽安装底座，弯管作业时机身稳定性强，不会出现晃动偏移。整体结构紧凑，无需外接动力源，依靠手动操作即可完成管材弯制，适合小批量管材加工、现场维修作业等场景使用，模型完整还原了设备的所有传动细节与调节结构，可作为手动弯管设备设计、机械原理教学的参考案例。
