立式十字结构水下涡轮机结构设计

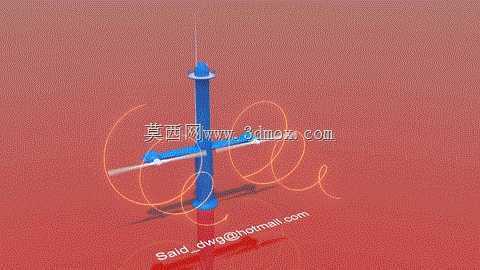

这款水下涡轮机采用立式主轴搭配十字径向布置的叶片结构，核心应用场景集中在低流速的近岸浅海、内河航道以及小型水利设施的尾水段，主要作用是捕获水流的平流动能，将其转换为旋转机械能，可直接配套小型发电模块为水下监测设备、航标灯等离岸设施供电，也可作为水下流体驱动单元为小型输水、增氧装置提供动力。从结构设计逻辑来看，十字形叶片布局没有采用传统涡轮的螺旋曲面构型，而是采用平直径向延伸的叶片搭配端部导流弧板，这种设计的核心考量是降低低流速下的启动阻力，当水流速度达到0.3m/s即可驱动主轴旋转，不需要额外的增速启动结构，同时十字对称的结构能让周向受力更均匀，减少水下运行时的径向偏磨，延长主轴密封件的使用寿命。主轴采用上下分段式设计，上部预留的安装法兰可直接对接固定支架，安装时需要保证主轴垂直于水流方向，整体安装边界要求主轴入水深度不低于0.8米，叶片旋转半径范围内无硬质障碍物，避免水流裹挟的杂物撞击叶片造成结构变形。叶片端部的弧形导流结构是设计中的细节亮点，它可以引导流经叶片端部的水流形成局部环流，减少叶片尖端的绕流损失，提升低流速段的能量捕获效率，同时弧形边缘能降低水流切割产生的紊流噪声，减少对水域生态的干扰。在实际选型适配时，需要根据安装水域的常年平均流速匹配叶片的长度参数，流速偏低的水域可适当加长叶片尺寸来增大迎流面积，流速波动较大的水域则可适当缩短叶片长度提升结构抗冲击能力，主轴的密封结构采用多道唇形密封搭配润滑脂腔，可适应长期水下浸泡的工作环境，减少日常维护频次。整体结构没有复杂的曲面加工要求，叶片与主轴的连接采用法兰螺栓固定，后期维护时可单独更换受损叶片，不需要整体拆解设备，降低了水下作业的维护难度。
