带6英寸ANSI法兰旋转凸轮泵结构设计

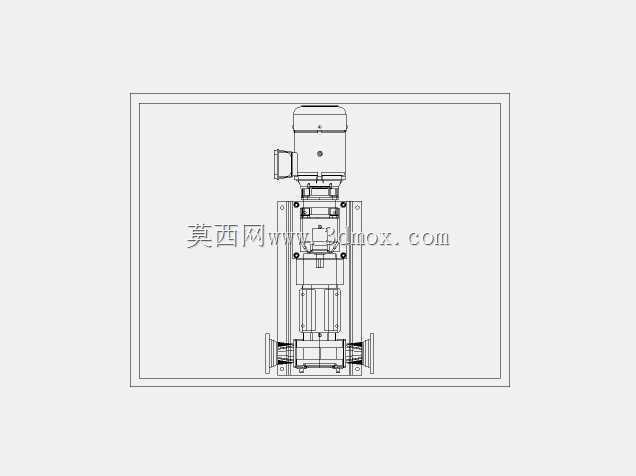

在市政给排水、食品流体输送、化工介质转运等场景中，带标准法兰接口的旋转凸轮泵是管路系统中的核心动力单元，这类设备的三维结构设计需要兼顾安装适配性、运行稳定性与维护便捷性，本次呈现的立式安装旋转凸轮泵，采用顶部驱动电机直连的布局形式，从结构根源上缩短了传动链长度，减少了中间联轴器带来的传动损耗与对中校准工作量。从安装边界来看，该泵配置的6英寸ANSI 150lb法兰，完全匹配美标管路系统的连接尺寸要求，进出口法兰的同轴度、螺栓孔分布位置均严格遵循对应标准公差范围，现场安装时无需额外加工转接法兰，可直接与同压力等级的工艺管路对接，有效降低现场施工的改造成本与周期。泵体的立式安装结构，相比卧式同参数泵型，占地面积缩小近40%，对于安装空间局促的车间管廊、集成式泵站等场景，空间适配性更强，底部的支撑脚预留了标准地脚螺栓安装孔，可直接固定在混凝土基础或者钢制安装机架上，支撑位置经过受力校核，满负荷运行时的整机振动幅值可控制在行业允许范围内。设计过程中，驱动端的电机与泵头的连接采用刚性联轴器直联结构，泵腔内部的凸轮转子型线经过优化，在输送高粘度流体、含软性颗粒介质时，不会出现过度挤压破坏介质性状的问题，同时转子与泵腔内壁的间隙控制在合理区间，既保证容积效率，又避免运转过程中出现金属摩擦异响。泵体的密封结构集装式设计，日常维护更换密封件时无需拆解整个泵头与管路，仅需拆开联轴器端的密封压盖即可完成操作，大幅降低后期运维的工时消耗。进出口的流道设计采用渐扩渐缩的顺滑过渡结构，减少流体在泵腔内的湍流损失，提升运行时的水力效率，同时降低流体脉动带来的管路振动。整机的外形轮廓经过干涉校验，所有外露的紧固件、接线盒位置均预留了足够的操作空间，现场接线、紧固螺栓等操作不会出现工具无法就位的问题，电机顶部的吊装吊耳位置经过重心校核，整机吊装时可保持垂直姿态，方便现场就位安装。
