DN4口径卧式单级离心泵结构设计

这款DN4口径的卧式离心泵，在结构设计阶段优先考虑了常规工业流体输送场景的安装适配性，整体采用电机与泵体直联的同轴布局，省去了中间联轴器的冗余传动结构，既压缩了整机的轴向安装尺寸，也降低了传动环节的能量损耗与对中校准难度。从实际应用场景来看，这类小口径离心泵常被用于化工制程中的药剂输送、冷却循环系统的支路增压、小型水处理单元的流体转运，也可配套在中小型实验装置、食品加工生产线的洁净流体输送环节，适配不含大颗粒杂质的低粘度流体工况。

在功能特性设计上，泵体过流段采用流畅的锥形渐扩流道结构，叶轮入口处做了圆弧导角处理，能有效降低流体进入叶轮时的紊流损失，提升泵组的运行效率；泵轴与电机轴采用同轴刚性连接，运行时的径向跳动量控制在较低区间，能减少机械密封的偏磨损耗，延长密封件的更换周期。泵脚与电机底座采用一体化铸铁底座设计，底座上预留了符合通用安装规范的地脚螺栓孔位，安装时无需额外制作过渡支架，可直接固定在混凝土基础或者钢制设备机架上，底座的平面度在建模时就做了公差约束，避免安装时出现泵体与电机不同心的问题。

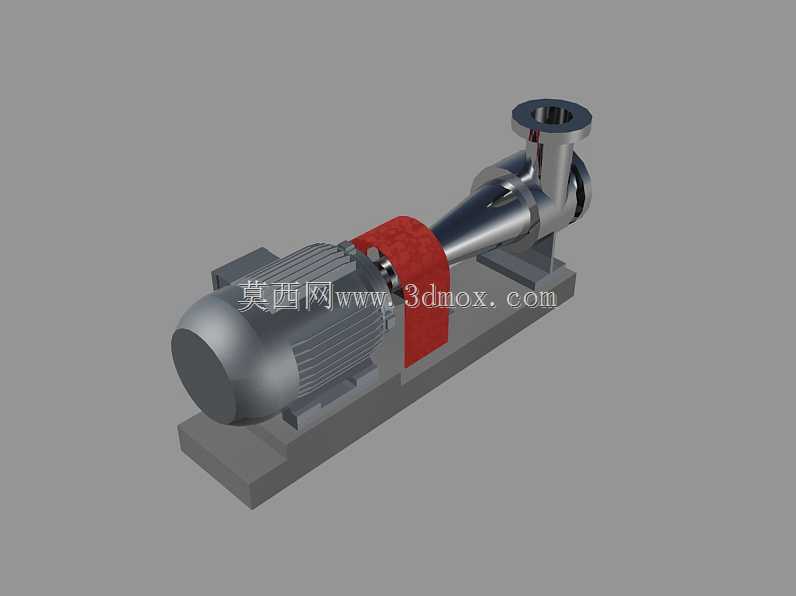

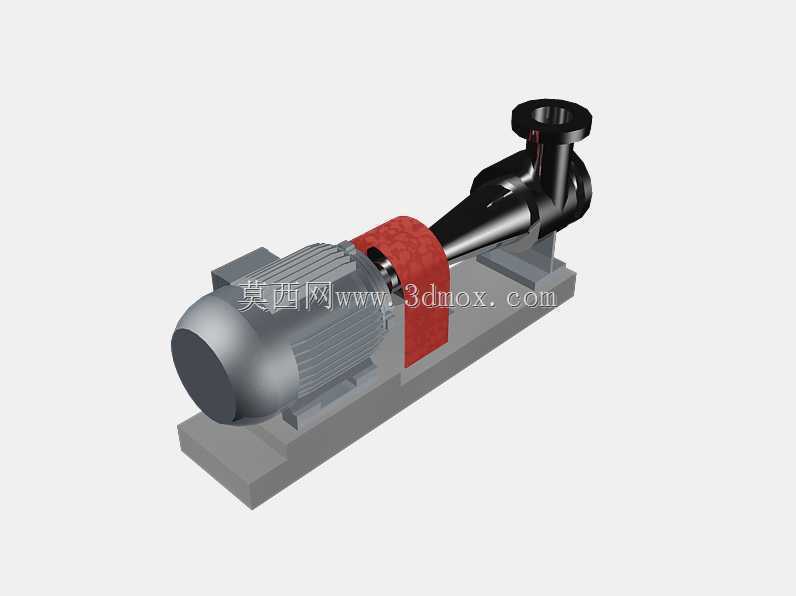

设计过程中，对进出口法兰的安装边界做了明确的尺寸约束，进口采用轴向水平布局，出口为垂直向上结构，法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的管道法兰标准，方便现场管道对接时无需额外加工转换接头。泵体与电机之间的红色护罩为联轴器安全防护结构，建模时预留了足够的散热间隙，既可以防止运行时异物卷入传动部位，也不会阻挡电机输出端的散热气流，避免电机长时间运行出现过热问题。

从结构细节来看，泵体的泄压孔、密封冲洗接口都做了标准化的尺寸预留，方便后期运维时接入冲洗管路或者压力检测仪表；叶轮的叶片数量与曲率经过流道仿真验证，在额定流量工况下能保持稳定的输出压力，同时降低气蚀发生的概率。整机的重心落在底座的中心区域，安装后整机的稳定性较好，运行时的振动幅度控制在工业设备允许的范围内，不需要额外加装阻尼减震装置就能满足常规车间的安装使用要求。
