工业撬装管道阀组集成布局结构

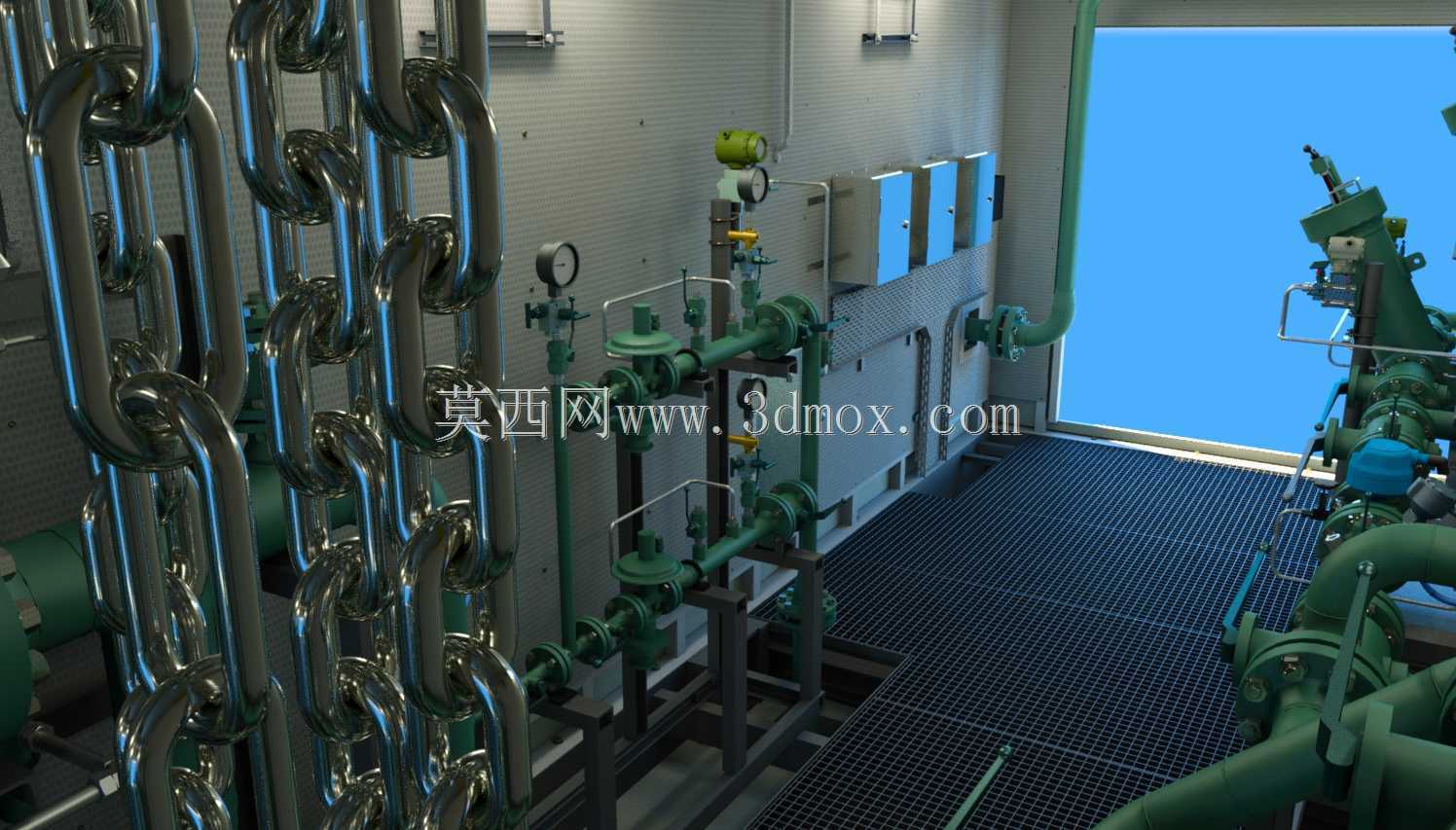

这套集成式阀组结构多用于化工、能源领域的工艺介质输送工段，核心承担气体类工艺介质的调压、截流、参数监测功能，整体采用撬装模块化设计思路，所有管路、阀件、仪表均集成在统一的钢制框架内，可直接整体吊装就位，大幅缩减现场安装的配管、接线工作量。从布局来看，前端大口径金属软管与主工艺管道对接，承担管路位移补偿、振动缓冲的作用，避免设备运行振动传导至主工艺管线引发焊缝疲劳。沿介质流向依次布置的手动闸阀承担工段级截流功能，阀后配置的压力表可直观显示管路实时压力，配套的压力变送器可将压力参数远传至中控系统，实现工艺参数的实时监控。旁通管路配置的调节阀组可实现支路流量调节，满足不同工况下的介质分流需求。设计阶段充分考虑了现场操作与检修空间，阀件操作手柄均朝向巡检通道一侧，操作高度控制在人体工程学适配的1.2-1.5米区间，无需额外登高设施即可完成日常开关操作。仪表安装位置避开了管路积液、积气的死角，取压口采用倾斜向上的布置方式，避免介质中的杂质堵塞取压管路。框架底部采用格栅板铺设，既满足承重要求，也可让管路跑冒滴漏的介质及时排出，避免积液腐蚀框架底座。安装边界方面，整体撬块的宽度适配常规工业厂房的通道宽度，进出口管路的法兰对接面采用统一标准的法兰规格，可直接与同压力等级的现场管线对接，无需额外配置转换接头。管路排布遵循横平竖直的工程规范，弯头采用大曲率半径的冲压弯头，降低介质输送过程中的阻力损失，同时减少管路冲蚀风险。所有阀件、仪表的安装位置都预留了足够的检修拆卸空间，后期更换阀件时无需拆解周边管路，可直接完成拆装作业。框架的支腿高度经过核算，既满足底部排污管路的布置需求，也适配现场基础的预埋螺栓安装位置，就位后仅需完成地脚螺栓固定、进出口法兰对接、仪表信号线接线即可投入使用。
