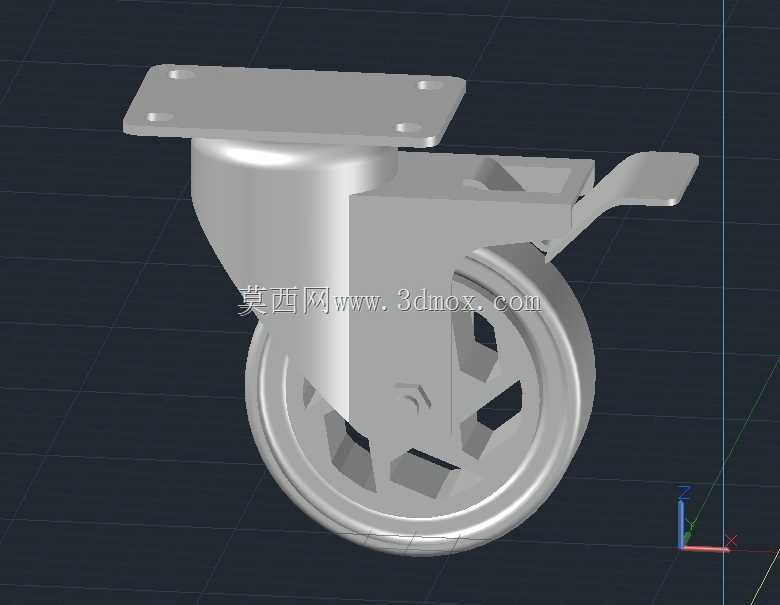

带刹车平板安装式重载万向脚轮结构

这款带刹车的平板式万向脚轮，是工业场景里实现设备移位与驻停的核心配套部件，日常在车间周转车、轻型自动化设备机架、商用展柜、仓储货架底座、小型工装台的移动结构中都能见到这类部件的应用。从结构设计来看，顶部采用方形平板安装座，座面预留四个对称分布的安装通孔，安装时可直接通过螺栓与设备底部的安装面锁紧，相比丝杆安装形式，平板式的接触面积更大，受力分布更均匀，能承受更高的径向载荷，适配底部为平整框架结构的各类设备。安装座下方连接回转支承结构，可实现360度水平方向旋转，转向时阻力小，推行过程中可以灵活调整行进方向，即使在狭窄的车间通道内也能顺畅完成转向操作，不会出现卡滞问题。侧边集成的脚踏式刹车拨片，采用杠杆式结构设计，踩下拨片后，刹车块会同时抵紧轮面与回转结构，既可以锁止滚轮的滚动，也能限制转向结构的回转，实现设备的完全驻停，避免设备在有坡度的地面或者受外力触碰时出现滑移，抬起拨片即可解除锁止，操作无需弯腰，现场使用便捷度高。滚轮部分采用辐条式镂空结构，在保证轮体结构强度的前提下，有效降低了脚轮自身重量，轮缘做了圆弧过渡处理，推行时能减少与地面的接触阻力，同时降低滚动过程中的噪音，适配环氧地坪、水泥地面、瓷砖地面等多种常见的工业与商用地面场景，不会对地面造成过度刮损。从安装边界来看，这类脚轮的安装座孔位间距、轮体直径、整体安装高度都遵循通用五金配件的常规适配尺寸，选型时只要匹配设备的单轮承重需求、底部安装空间高度，就可以直接替换同规格的常规脚轮，不需要额外对设备底部结构做二次修改。建模过程中对回转结构的配合间隙、刹车拨片的摆动行程、轮体与支架的装配间隙都做了还原，能直观呈现各部件的装配关系，不管是做设备选型时的结构匹配校验，还是做非标脚轮的改型设计参考，都能提供清晰的结构参照。
