数控机床用对开式锁紧轴座结构设计

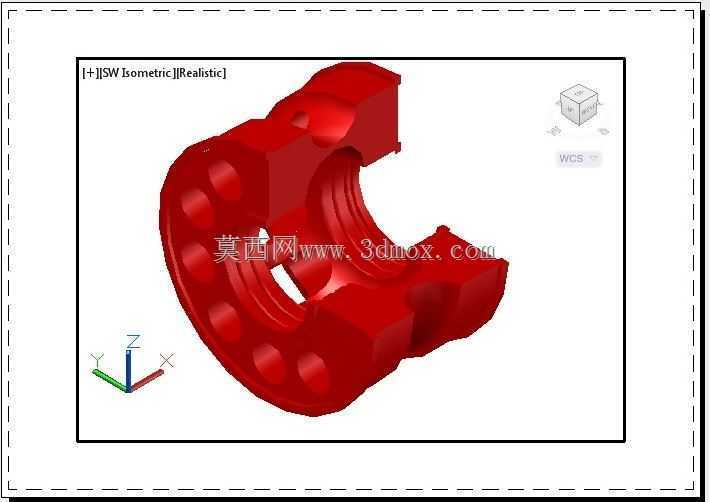

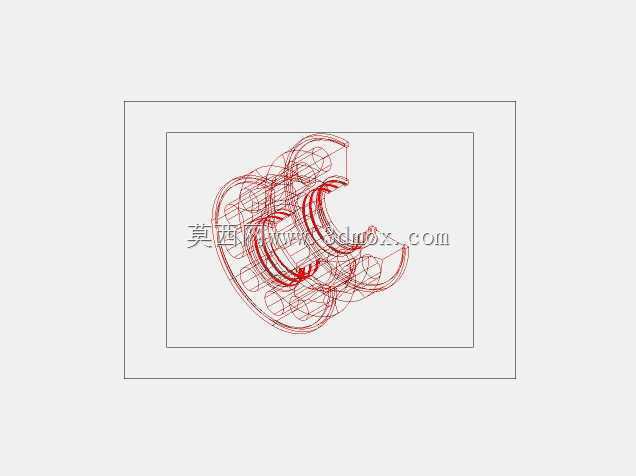

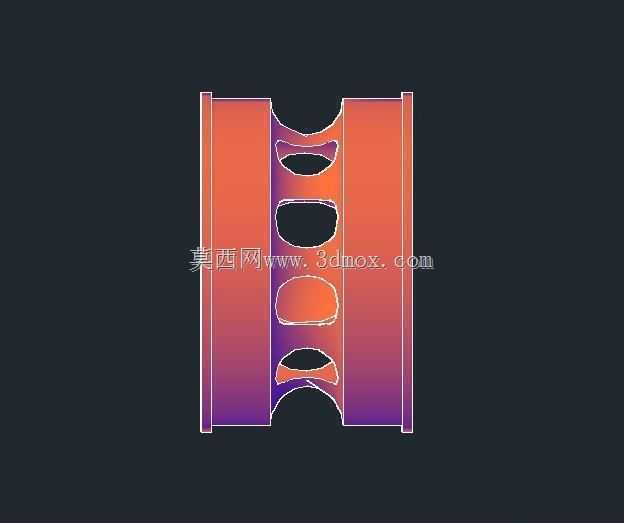

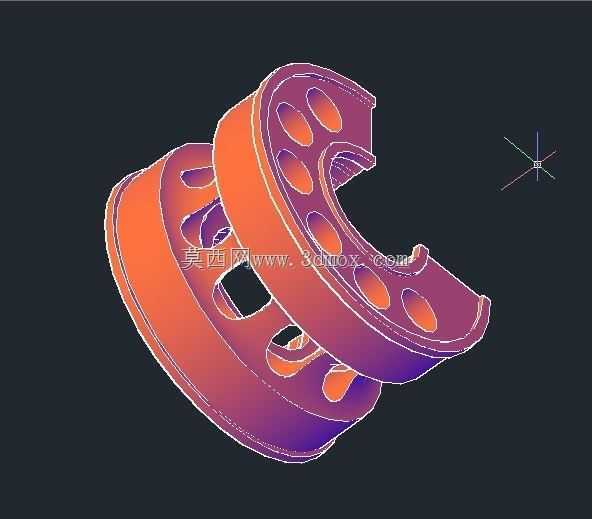

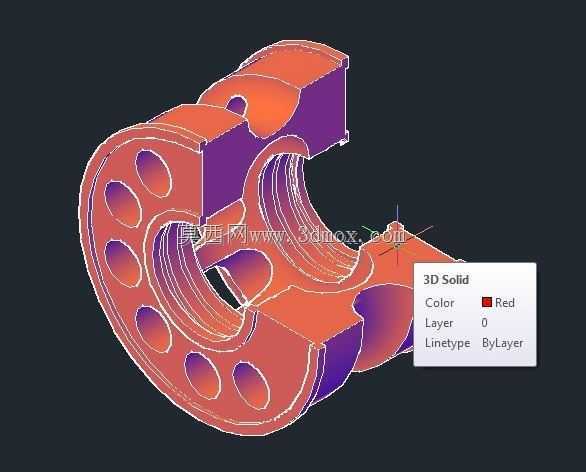

这款零件主要应用在数控车床、加工中心的主轴传动单元周边，作为轴系辅助锁紧与定位的配套构件，在机床高速切削工况下承担轴段径向限位、辅助承载切削反力的作用，日常设备维护中也可通过该结构快速实现轴系的拆装调整，无需完全拆解整条传动链，能大幅缩短设备停机维保的时长。从结构设计逻辑来看，采用对开式C型半环结构，而非整体式轴套，核心是考虑到机床装配现场的工艺性：整体式轴套需要从轴端逐段套入，对于已经安装了齿轮、轴承等端部零件的轴段，拆装需要拆卸大量关联部件，而对开结构可以直接在轴段目标位置扣合安装，通过外侧的连接耳实现锁紧固定，适配现场技改、维修的快速装配需求。零件内侧设置有连续的内螺纹结构，可与轴段上的外螺纹段精准啮合，实现轴向位置的微调，调整到位后通过外侧均布的凹坑结构配合锁紧件，防止设备运行过程中受振动影响出现位置偏移；外侧的凸台结构是安装定位基准，与机床主轴箱的对应安装槽贴合，可传递切削过程中产生的径向载荷，避免载荷全部集中在螺纹啮合面上，提升长期运行的结构可靠性。从安装边界来看，零件的半环内径与适配轴段为间隙配合，扣合后两个半环的对接面预留有0.02-0.05mm的锁紧间隙，保证锁紧螺栓拧紧后两个半环能紧密箍住轴段，不会出现松动；外侧安装凸台的轮廓尺寸与主轴箱上的安装槽公差控制在H7/h6的配合精度，安装后不会出现径向窜动；端面的均布凹坑深度控制在2mm左右，既可以配合锁紧销实现周向防转，又不会过多削弱零件的整体结构强度。在实际选型应用中，该类零件多用于主轴转速在8000rpm以下的中小型数控设备，适配轴径范围覆盖常见的40mm到80mm区间的传动光轴与螺纹轴，安装时需要注意两个半环的对接面要保持清洁无毛刺，锁紧螺栓要按照对角顺序分次拧紧，避免单侧受力导致零件变形，影响轴系的回转精度。设计过程中也充分考虑了零件的加工工艺性，整体结构无复杂深腔与倒扣特征，采用普通数控铣床即可完成外形加工，内侧螺纹可通过车削加工一次成型，外侧的防转凹坑可通过钻床直接加工，无需特殊工装夹具，适合批量生产加工，能有效控制零件的制造成本，同时兼顾使用性能与装配便利性。
