带内螺纹菱形法兰式耦合连接件结构

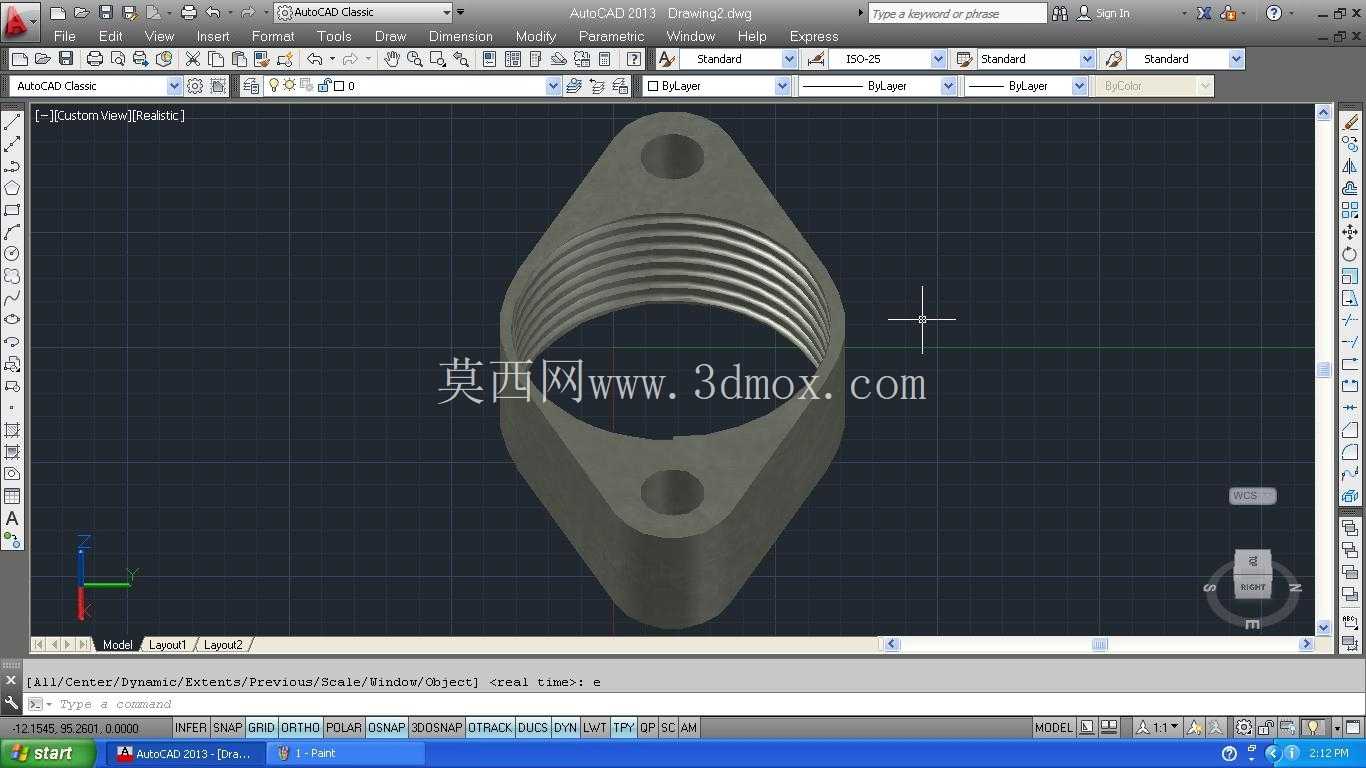

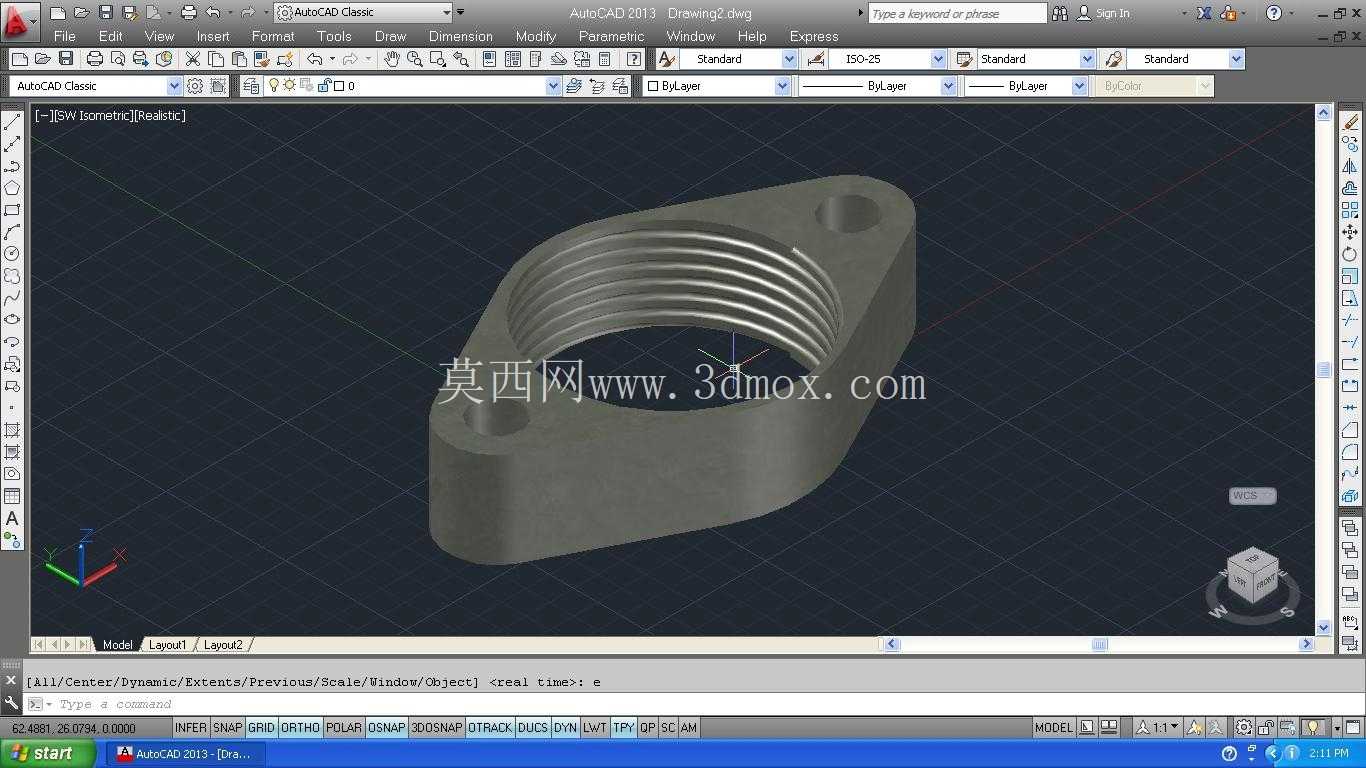

　　这类带内螺纹的菱形法兰耦合件，在流体管路、气动系统、小型液压回路里是非常常见的连接部件，日常做设备改造、小型工装气路搭建的时候经常会用到，很多时候标准件的安装孔位没法适配现有设备的安装基面，就需要重新做适配性的结构设计。从结构上看，主体是一端带内螺纹的筒状结构，内螺纹的加工精度直接决定了和外接管路的配合密封性能，设计时螺纹公差通常选6H级，既要保证拧入顺畅，又要避免配合间隙过大导致的介质泄漏，如果是用于气压回路，螺纹段还需要预留足够的啮合长度，一般不小于螺纹公称直径的1.2倍，防止承压时螺纹脱开。

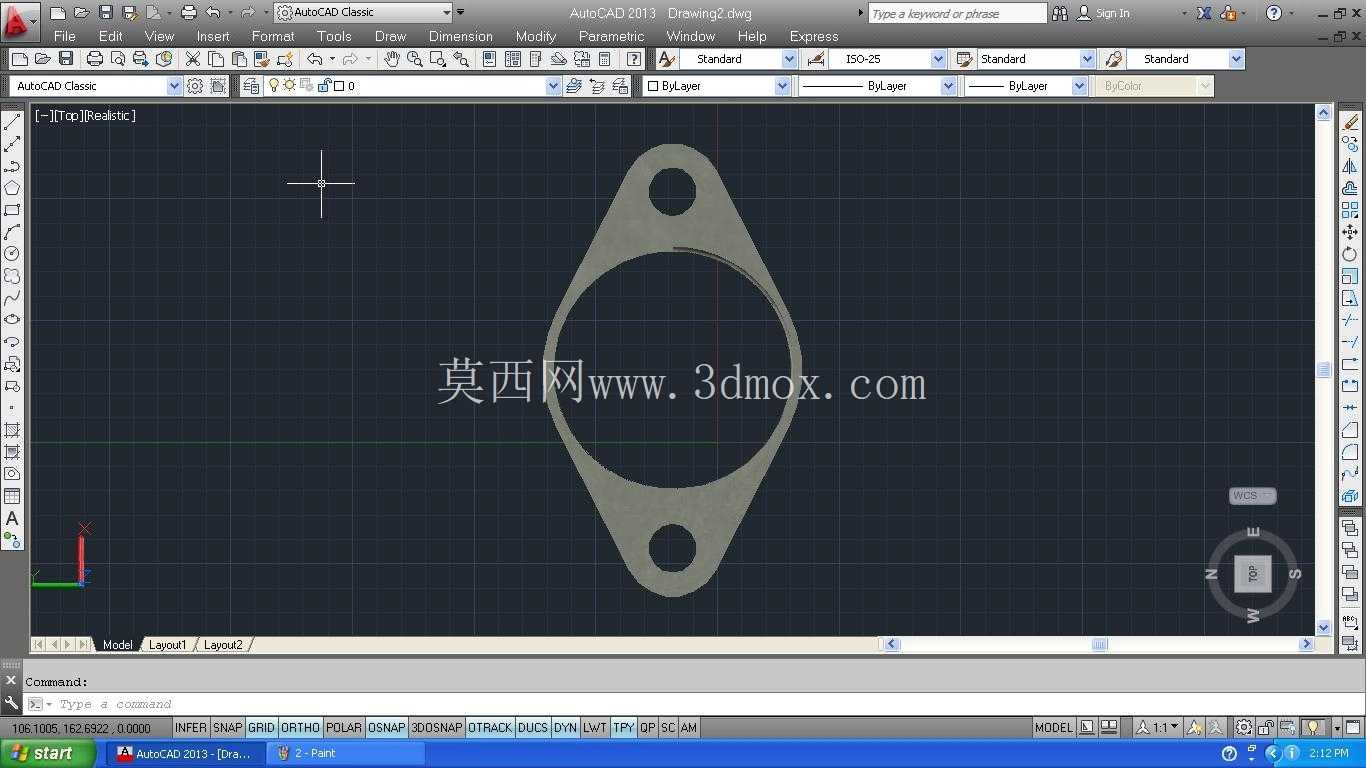

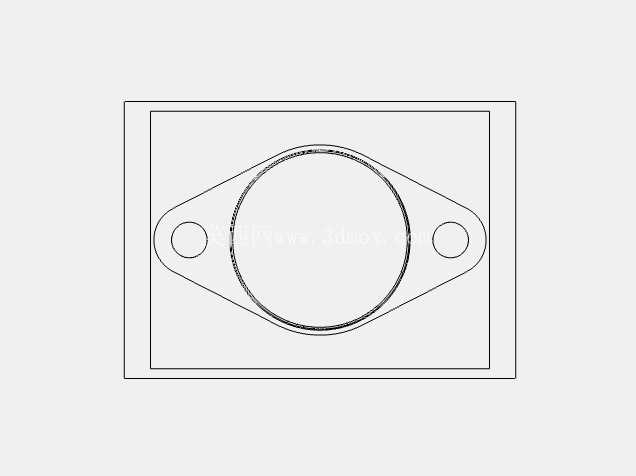

　　法兰部分做了菱形切边设计，和常规圆形法兰相比，这种结构最大的优势是在狭窄安装空间里能缩小整体占用尺寸，两个安装孔分布在菱形结构的两个对角位置，孔位的中心距需要和对接基座的安装孔严格匹配，设计时安装孔通常做沉孔处理，让内六角螺栓安装后头部不突出法兰表面，避免和周边部件产生运动干涉。安装基面的平面度要求控制在0.1mm以内，要是基面不平，螺栓锁紧后法兰会产生翘曲变形，不仅会导致密封面泄漏，长期承压使用还可能在法兰和筒身的过渡位置产生应力集中，出现疲劳裂纹。过渡位置做了R角圆弧过渡，没有尖锐的直角结构，就是为了分散锁紧和承压时的应力，这个R角的尺寸不能太小，否则应力集中系数会大幅上升，在反复的压力冲击下容易出现断裂失效。实际选型应用的时候，首先要确认内螺纹的规格和对接管路的螺纹一致，包括螺纹形式是管螺纹还是普通公制螺纹，密封形式是靠螺纹密封还是端面密封，如果是端面密封的结构，法兰端面需要加工密封槽，放置O型圈来实现静密封，这时候密封槽的深度、宽度要和所选O型圈的线径匹配，压缩量控制在18%-25%之间，压缩量太小密封不足，太大则会加速O型圈老化失效。安装孔的大小要比所选螺栓的公称直径大0.5-1mm，补偿安装时的孔位加工误差，避免螺栓强行穿入时产生额外的装配应力。

　　这类耦合件常用的加工材质根据使用场景不同有区分，普通气动回路用铝合金材质即可，重量轻加工成本低，有腐蚀性介质的场景则用304不锈钢，液压系统承压较高的场景会选用45号钢做调质处理，提升整体结构强度。建模的时候要注意内螺纹的收尾结构，不能让螺纹直接延伸到筒身根部，要留出足够的退刀空间，符合实际加工的工艺要求，法兰的两个边角做了小倒角处理，去除加工毛刺，避免安装时划伤操作人员或者密封件。很多新手建模的时候容易忽略安装边界的校核，比如两个安装孔的位置到筒身外壁的距离要留出扳手的操作空间，不然螺栓锁紧的时候扳手没法卡入螺栓头部，实际装配的时候就会出现装不上的问题。

　　另外筒身的外壁厚度也要根据承压等级计算，比如1MPa的气压回路，铝合金材质的筒壁厚度不小于2mm就能满足强度要求，如果是10MPa以上的液压回路，壁厚就要相应增加，同时还要校核螺纹根部的强度，避免受压时螺纹处崩裂。这类耦合件虽然结构不算复杂，但每一处尺寸都和实际装配、使用性能直接相关，没有多余的结构设计，所有的几何特征都是为了实现可靠连接、方便安装、提升使用寿命的目的，在小型自动化设备、实验台架气路、小型液压站的管路布局里，这种菱形法兰的耦合件比圆形法兰更节省安装空间，两个螺栓的锁紧方式也比四个螺栓的法兰安装效率更高，适合安装空间局促、连接压力不高的应用场景。
