带复位弹簧的铰接式连接工装结构

　　这套带复位弹簧的铰接连接结构，在小型通讯设备装夹工装、便携检测仪器的快拆夹持模块里应用十分广泛，日常做手持类通讯终端的装配治具时，这类结构能替代复杂的卡扣锁止机构，靠弹簧预紧力提供持续的夹持压力，不需要额外设置锁止拨杆就能实现工件的快速取放，操作时单手按压铰接臂就能张开夹持口，松开后弹簧自动回位夹紧工件，在流水线的快速上料工位能大幅降低操作动作的复杂度，减少单工位的操作耗时。

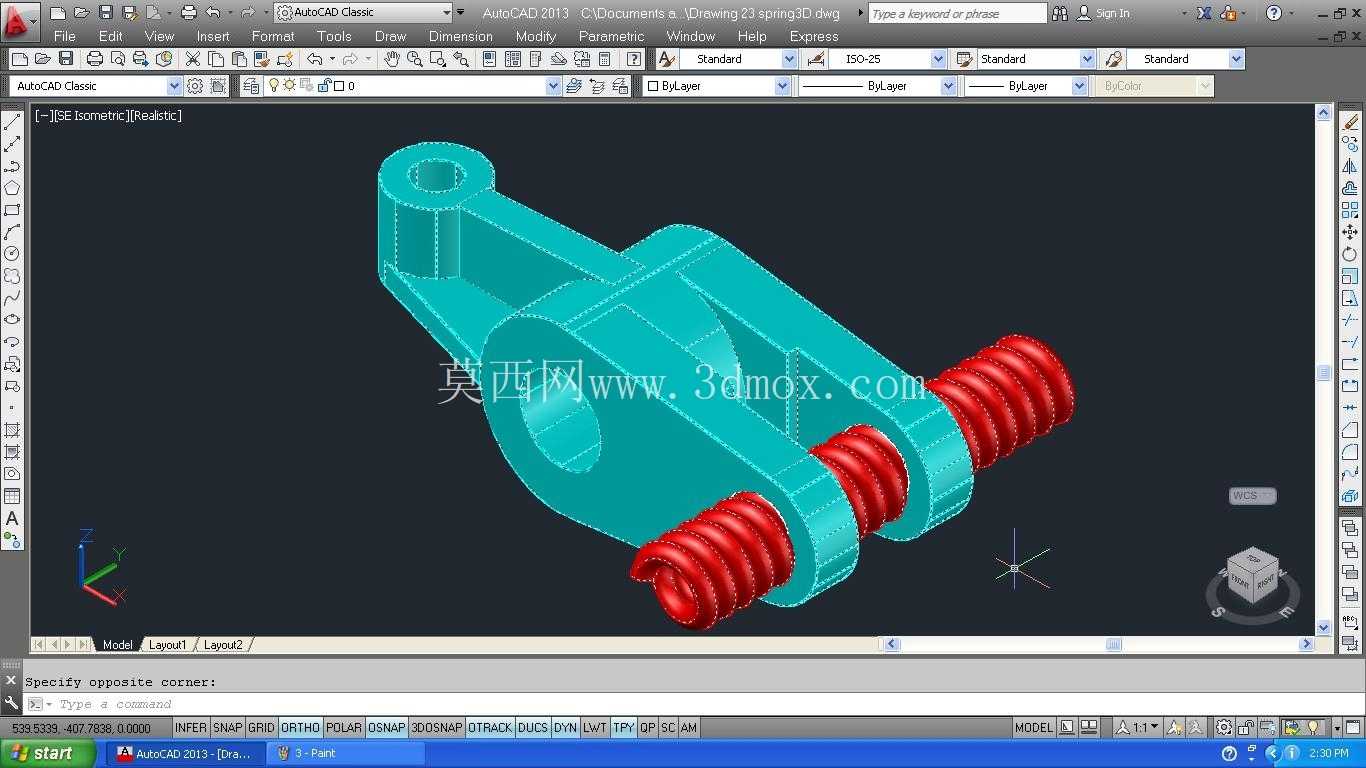

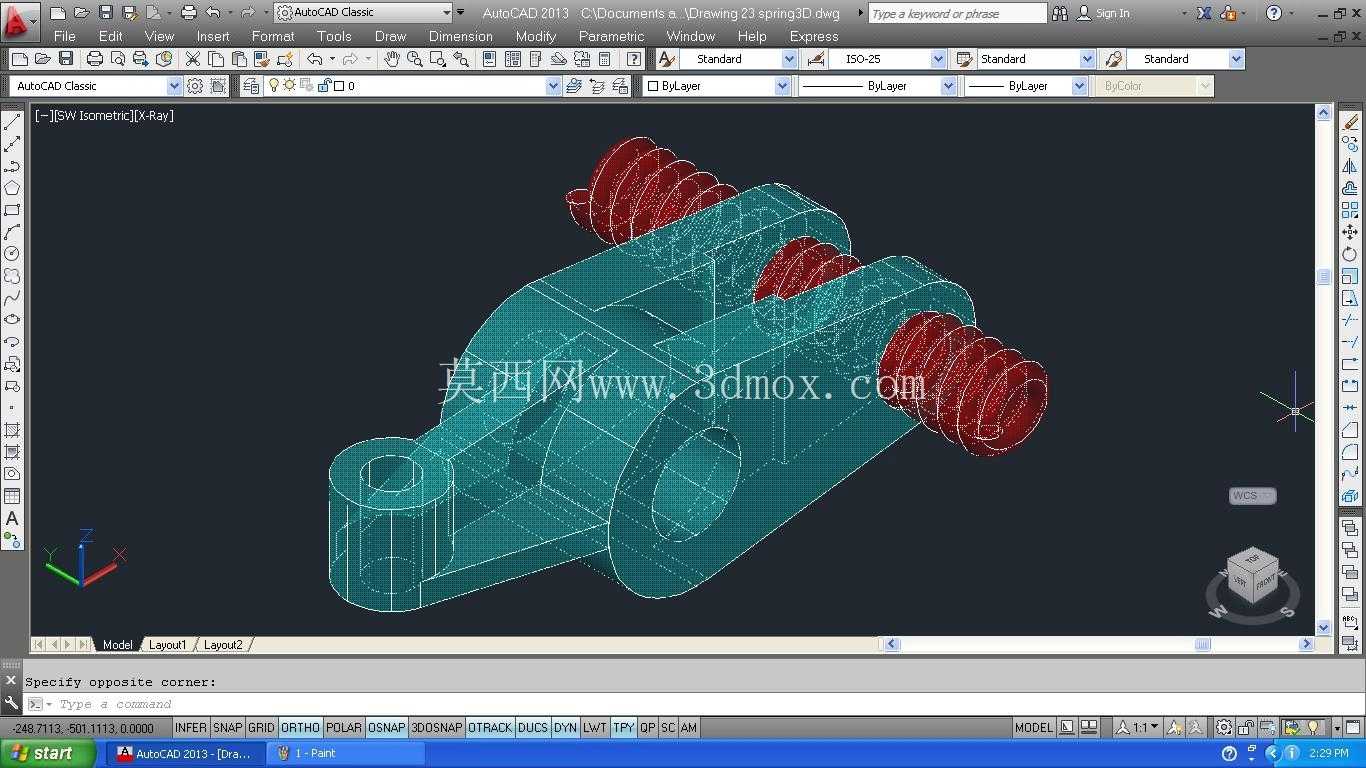

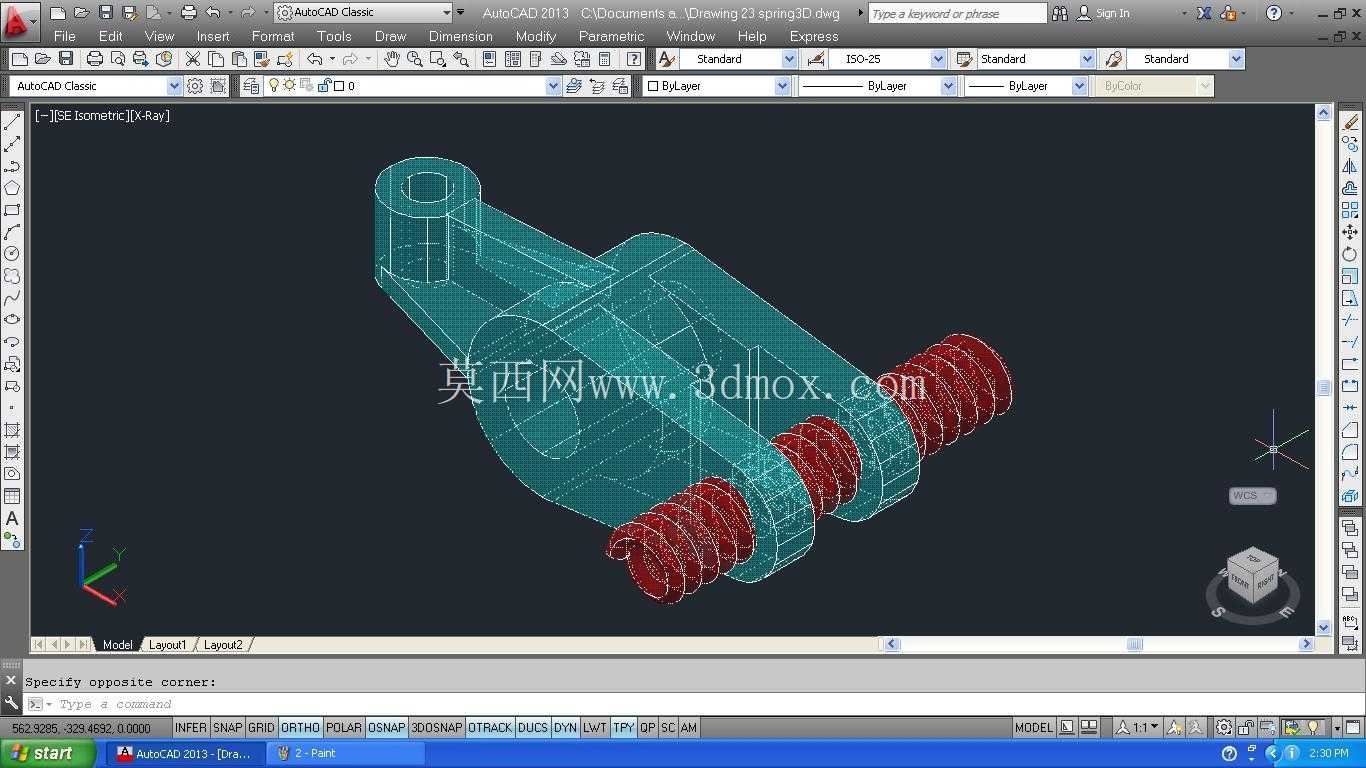

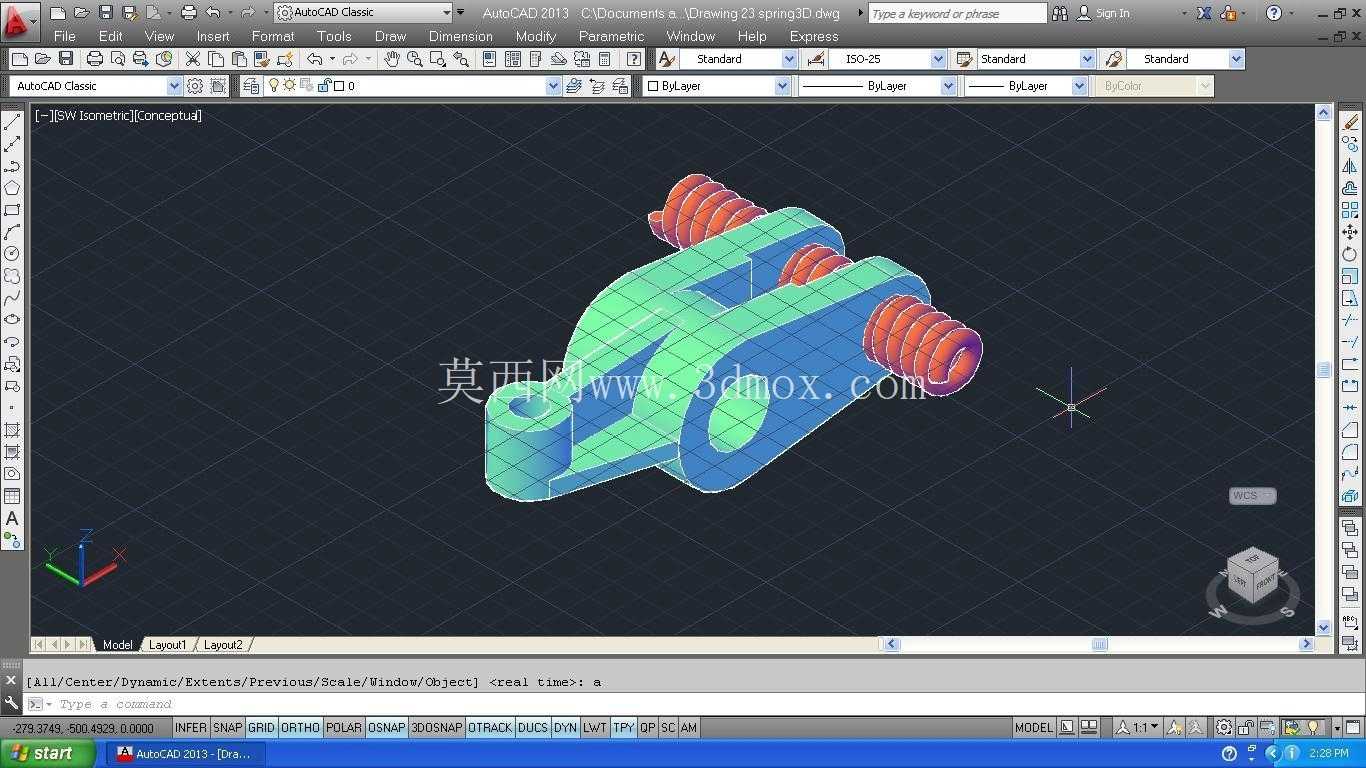

　　从结构设计逻辑来看，主体的铰接基座采用一体化折弯成型的片状结构，两个铰接臂的同轴度靠基座上的一体冲压轴孔保证，不需要额外装配销轴衬套，减少了零件数量，三个圆柱螺旋压缩弹簧分别布置在两个铰接臂的受力端以及中部的联动位置，中部的弹簧主要承担复位时的同步回位作用，避免两个铰接臂开合时出现偏摆卡滞，两端的弹簧则直接提供夹持力，弹簧的预压缩量在装配时通过轴端的挡圈进行调整，保证不同批次的弹簧刚度存在小幅偏差时，夹持力依然能稳定在设计区间内。

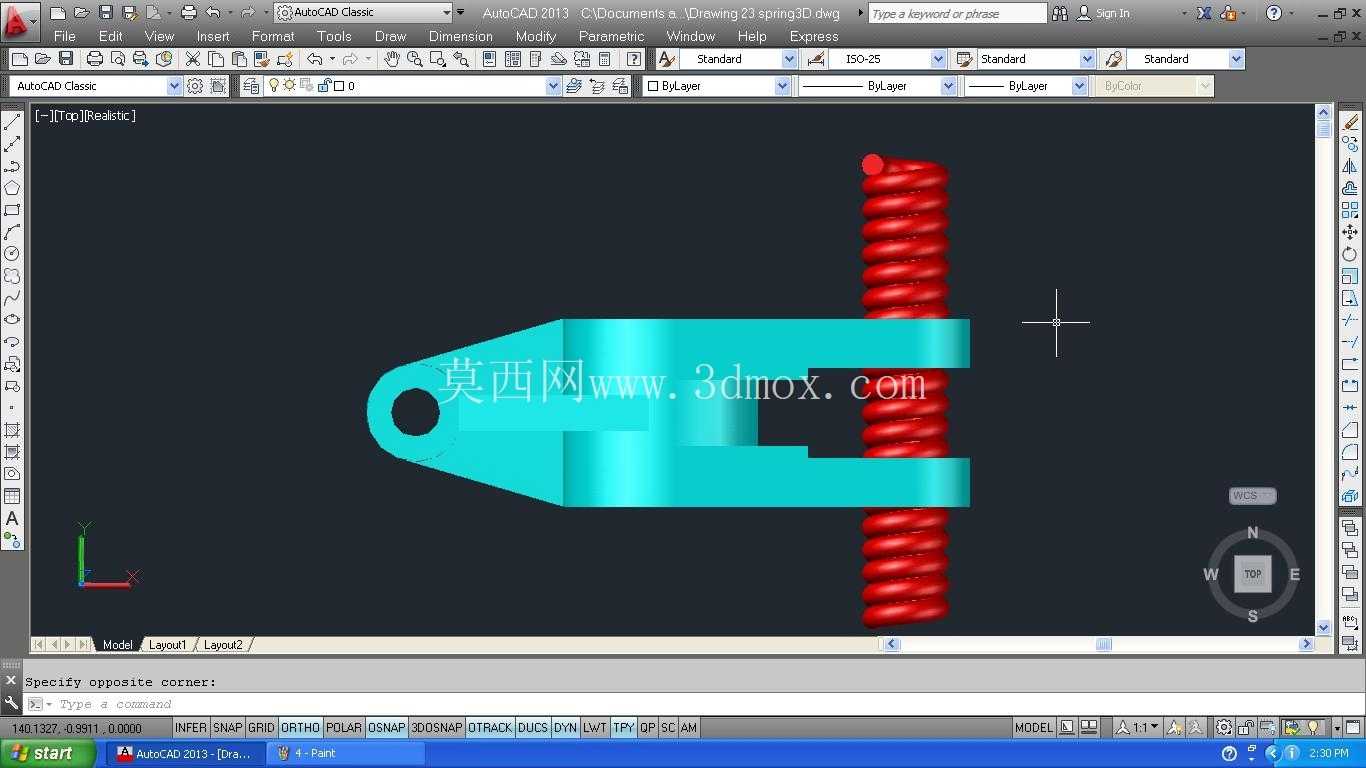

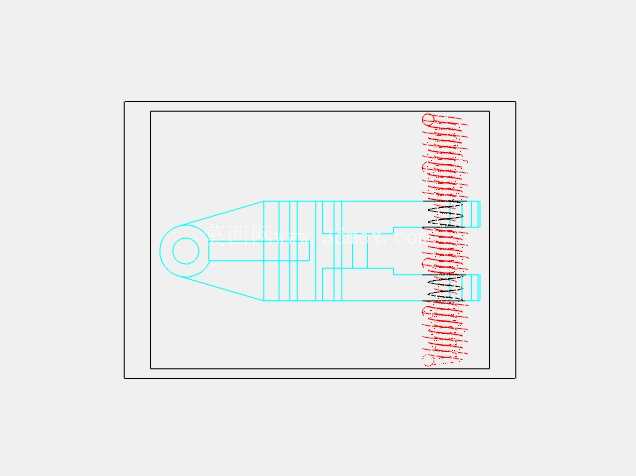

　　做结构建模时最先确定的是安装边界尺寸，基座底部的安装孔位按照常用的通讯治具安装标准设置，孔距适配15mm间距的工业铝型材安装槽，整体结构的最大外轮廓宽度不超过40mm，开合时铰接臂的最大抬升高度控制在12mm以内，不会和周边的定位销、传感器检测头产生运动干涉，弹簧的安装槽深度按照弹簧并紧长度的1.2倍设计，避免弹簧被完全压并时出现塑性变形，延长弹簧的疲劳使用寿命。在实际使用场景里，这类结构除了用在通讯产品的装配工装，也能适配小型电子元器件的周转夹具，铰接臂的夹持面预留了粘贴防滑胶皮的凹槽，不需要额外做表面滚花处理就能保证足够的夹持摩擦力，避免划伤工件表面。

　　建模过程中对铰接位置的转动间隙做了针对性优化，轴孔的配合间隙控制在0.05mm到0.1mm之间，既保证铰接臂转动顺畅无卡滞，又不会因为间隙过大导致夹持位置出现偏移，弹簧的端部做了并圈磨平处理的结构还原，保证弹簧安装后不会出现偏斜，受力方向始终和铰接臂的开合方向保持一致，避免侧向分力导致铰接臂磨损加快。考虑到工装长期使用的维护需求，所有弹簧的安装位置都设计了快拆结构，不需要完全拆解铰接基座就能更换失效的弹簧，日常维护只需要用尖嘴钳取出旧弹簧装入新弹簧即可，单处维护耗时不超过30秒，适合流水线高频率使用的场景。结构的受力路径经过反复校核，夹持力通过铰接臂直接传递到基座的安装面，弹簧只承担复位和提供预紧力的作用，不会承受额外的冲击载荷，当夹持的工件存在尺寸公差波动时，弹簧的压缩量变化能自动补偿尺寸偏差，在±2mm的尺寸公差范围内都能保证稳定的夹持力，不需要针对不同批次的工件调整夹具参数。
