拖拉机挂载式路面清扫作业装置

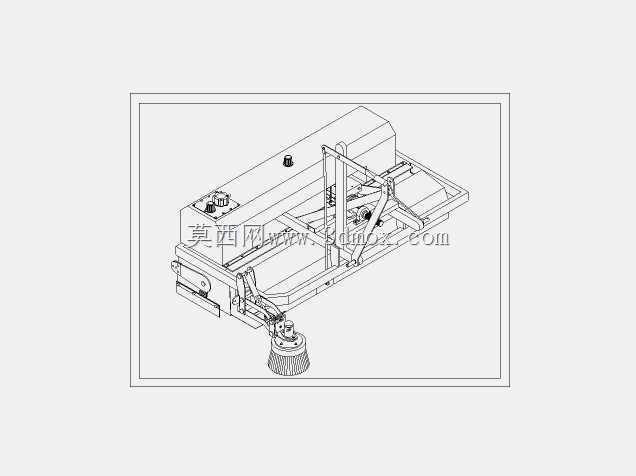

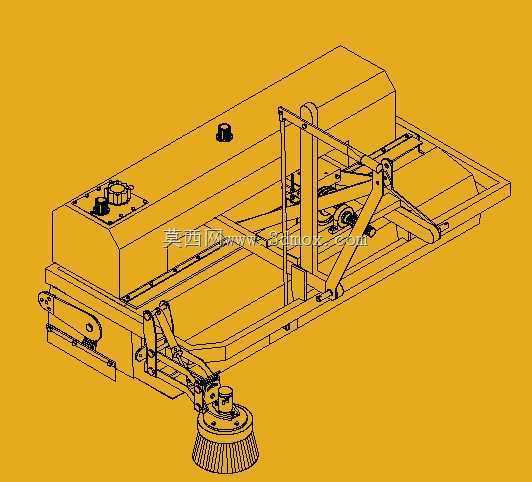

这款挂载式清扫装置主要适配农用拖拉机后悬挂接口，面向乡镇主干道、通村公路、施工临时便道的日常保洁场景，解决了小型环卫设备无法覆盖偏远乡村道路、人工清扫效率低下的实际痛点。从结构设计来看，装置整体采用框架式焊接主体，上部集成储尘与动力传动舱，侧面预留液压管路接口，可直接对接拖拉机后输出液压系统，无需额外加装独立动力源，降低了配套改造成本。前端的边刷机构采用铰接式摆臂设计，作业时可根据路沿石高度自动调整贴地压力，避免刷丝过度磨损或清扫留缝，主清扫辊隐藏在框架下部，通过链传动与液压马达连接，转速可根据路面垃圾类型通过拖拉机液压阀组实时调节，针对落叶、砂石、散落秸秆等不同路面杂物都能保证清扫收集效果。设计阶段充分考虑了乡村道路的复杂工况，整体挂载后横向宽度控制在2.2米以内，满足乡村窄路会车的通行要求，纵向安装尺寸不超出拖拉机后轮外缘30厘米，转向时不会出现尾部刮蹭路侧障碍物的问题，整机最低离地间隙在非作业状态下保持25厘米以上，过坑洼、田埂路段时不会磕碰底盘。装置的刷组快拆结构是设计中的实用细节，边刷与主刷的固定座都采用插销式锁紧，日常更换磨损刷丝时无需拆卸整体框架，单人在作业现场十分钟内即可完成更换，储尘舱的卸料机构采用手动翻板设计，停靠在垃圾收集点时扳动侧边手柄即可完成卸料，不需要额外的举升设备。在实际作业逻辑上，装置随拖拉机行进同步工作，边刷先将路侧的垃圾归集到主清扫辊的作业范围内，主辊旋转将垃圾抛送入上部储尘舱，舱内设置的挡尘帘可避免作业过程中扬尘四散，针对乡镇道路常见的泥沙、落叶、农资包装散落物都有不错的收集效果，相比人工清扫作业效率提升十倍以上，也可用于集镇集市散场后的路面快速清理、施工便道竣工后的浮土清扫等场景。结构建模时对各铰接点的运动行程做了完整干涉校验，悬挂提升到最高位置时，刷组与地面的安全距离足够，不会在拖拉机转场过程中剐蹭路面，所有传动部件都设置了外置护罩，避免作业过程中缠绕秸秆、塑料绳等杂物，降低日常维护的频次。
