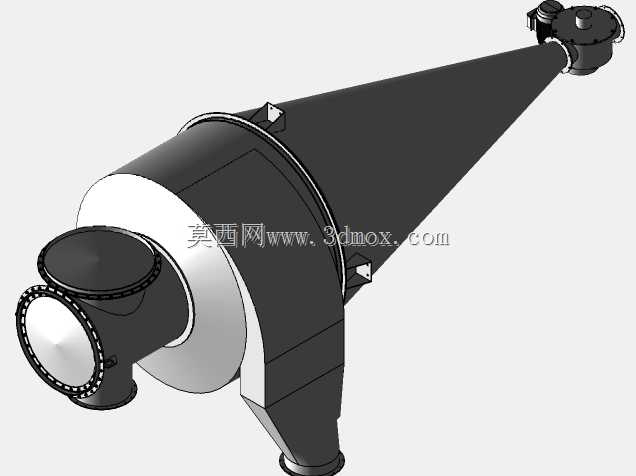

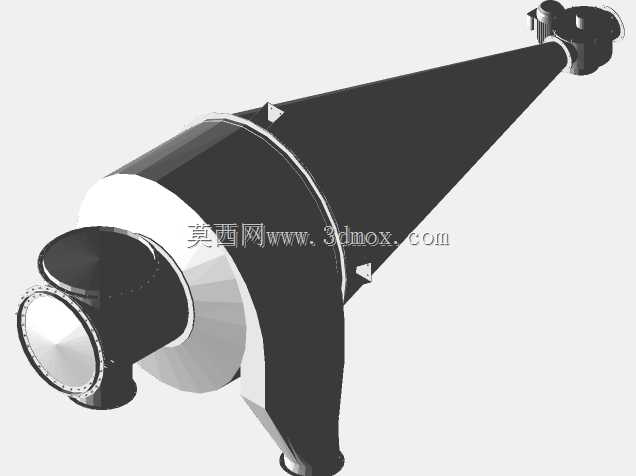

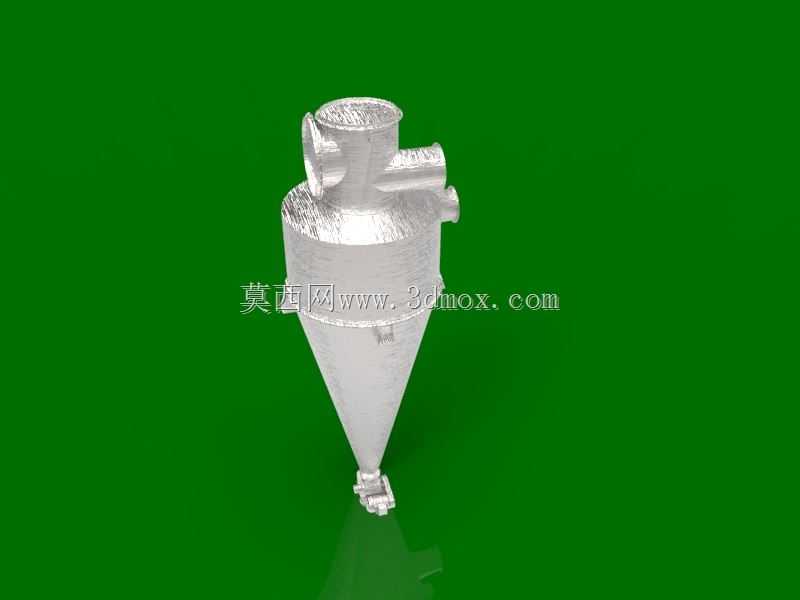

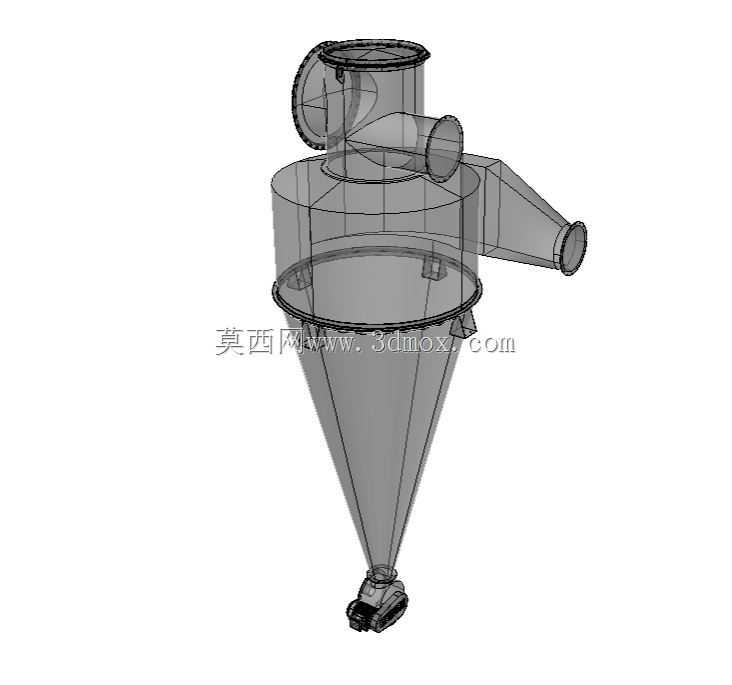

带防喷板结构的旋风分离器三维设计

这款带防喷板的旋风分离设备，核心应用场景集中在粉体加工生产线的尾气除尘、气力输送系统的物料回收、工业锅炉烟气初级除尘等工况，可有效分离气流中裹挟的固体颗粒，减少后续滤筒、布袋等精过滤单元的负荷，也能在粮食加工、建材粉磨、化工粉体输送环节完成成品粉料的回收，避免物料随气流逃逸造成浪费与环保超标。设备的核心功能依托离心沉降原理实现，含尘气流从筒体上部的切向入口进入后，会在筒体内形成高速旋转的外旋流，颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部锥段最终经底部卸料装置排出，净化后的内旋流则从顶部的排气芯管引出。设计中增设的防喷板结构，布置在筒体与锥段的衔接位置，主要用于规避高入口风速工况下，底部已沉降颗粒被上升内旋流卷吸二次夹带的问题，常规无防喷板的旋风分离器在处理粒径偏细的粉体时，二次夹带会直接拉低分离效率，尤其是处理10μm以下细粉时，防喷板可通过局部流场整流，打乱锥段靠近中心区域的紊乱上升气流，让滑落至锥段的颗粒顺利进入下部料斗，不会被气流重新卷起。从结构设计思路来看，上部筒体段的直径直接决定设备的处理风量，常规选型时筒体截面风速控制在3-4m/s区间即可兼顾分离效率与阻力损失，切向入口采用收缩型矩形截面设计，可减少气流进入筒体时的湍流扰动，降低局部阻力；下部锥段的锥角设计为15-20度，避免锥角过大导致颗粒沿壁滑落时出现架桥堵塞，锥段底部的卸料口配套关风结构，可在连续排料时保证设备内部的负压状态稳定，不会出现漏风导致分离效率骤降的问题。安装边界方面，设备采用立式悬挂或支架支撑安装，顶部排气口、侧面进气口均采用标准法兰连接，安装时需保证设备整体垂直度偏差不超过千分之五，避免内部流场偏移导致分离效率下降，设备周边需预留足够的检修空间，尤其是顶部芯管、下部卸料装置的位置，要满足日常维护、易损件更换的操作空间需求，进风管道需尽量减少弯头数量，避免入口气流偏斜影响内部旋流场的稳定性。
