日处理两千立方污水处理厂工艺布局

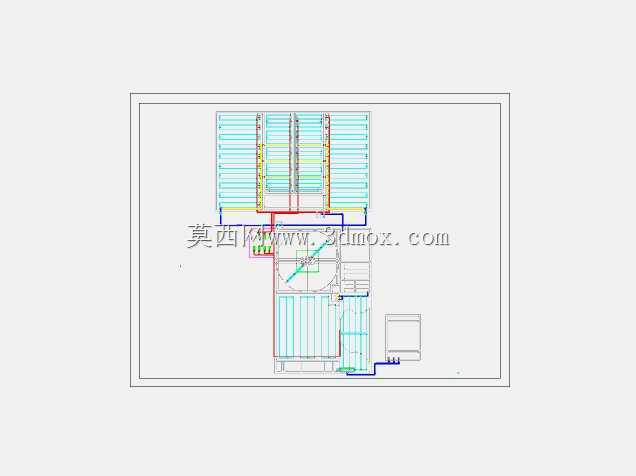

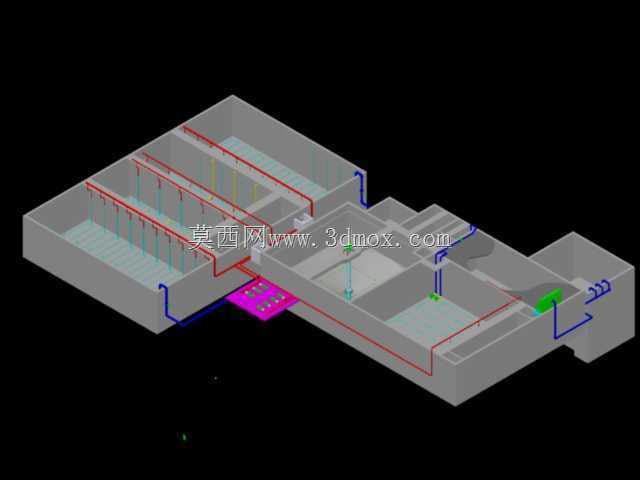

这套三维布局针对日处理量2000立方米的中小型工业废水处理场景搭建，适配产业园区、小型加工集群的集中废水处理需求，整体布局严格遵循水处理工艺的水力流向逻辑，从进水端到出水端依次排布各功能池体，避免管线折返带来的水头损失，减少提升泵的配置数量与运行能耗。从结构设计来看，各处理单元采用钢筋混凝土池体共壁设计，压缩厂区整体占地面积，池体间的连通管线通过预埋套管实现密封衔接，避免渗漏风险；红色管线对应污泥回流、药剂投加的压力流管路，蓝色管线对应处理流程的重力流管路，不同色彩的管线在三维空间内分层排布，上层走压力管、下层走重力管，避免管线交叉碰撞，也给后期运维检修预留足够的操作空间。设计阶段充分考虑了设备安装的边界条件，各池体顶部预留了设备吊装与检修的操作空间，曝气系统的布气管沿池长方向均匀排布，保证池内曝气均匀无死角，污泥回流泵、加药装置的安装位置紧邻对应的服务池体，缩短管路长度，降低沿程阻力。布局中还预留了应急旁路管线，当某一处理单元需要检修时，可通过阀门切换将废水临时导入应急缓冲池，不影响整个厂区的连续运行，出水端的计量装置位置预留了在线监测设备的安装接口，可直接对接环保部门的监测系统。从安装落地的角度，三维布局中明确了各池体的净空尺寸、管线的标高与走向，施工阶段可直接对照模型进行放线、预埋，减少现场的管线碰撞返工问题，各功能区的操作通道宽度满足日常巡检、设备更换的通行要求，池体周边的防护栏杆、巡检平台的位置也在布局中做了同步预留，保证后期运维的安全性。
