电力线缆绝缘层剥离裂土作业装置结构

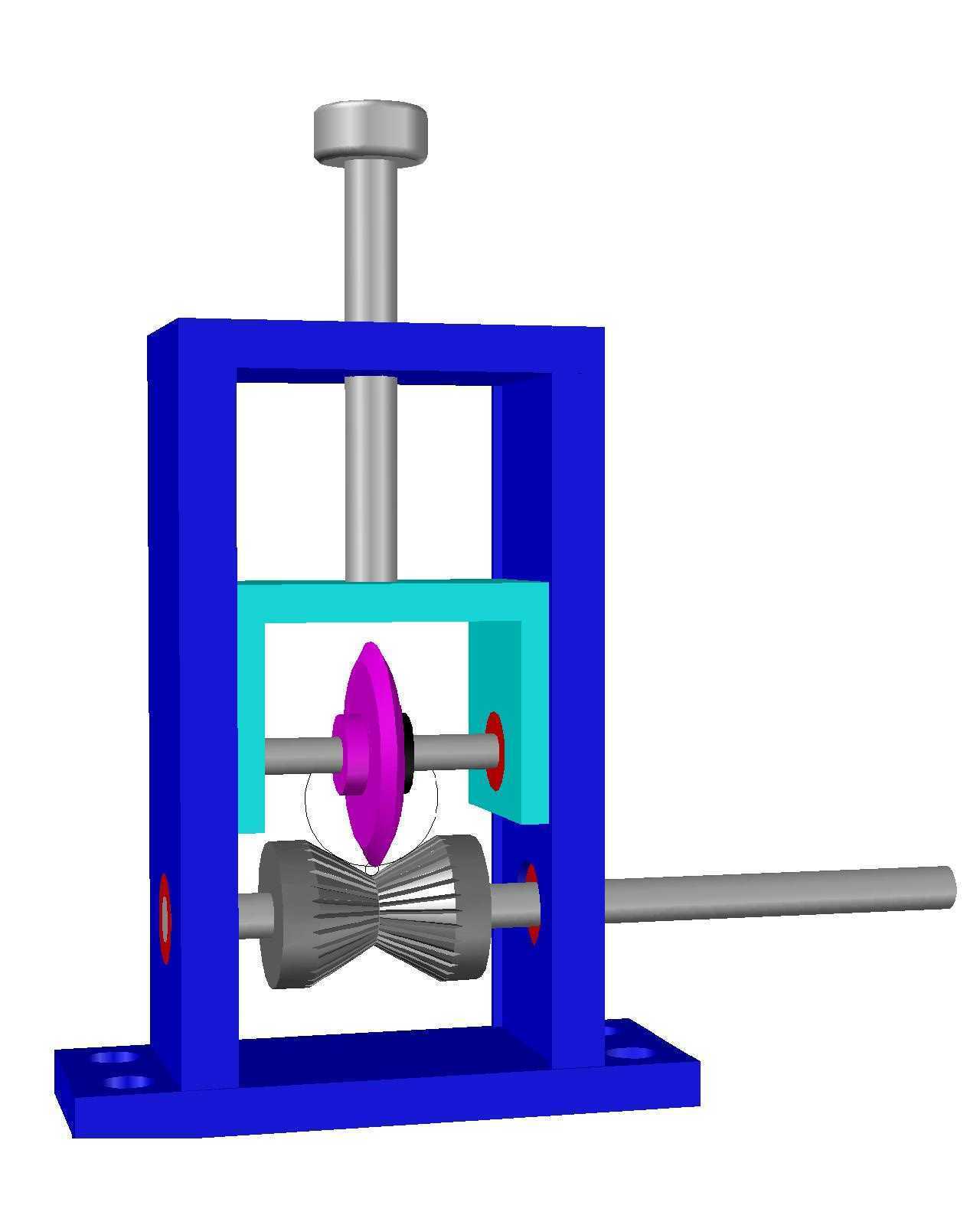

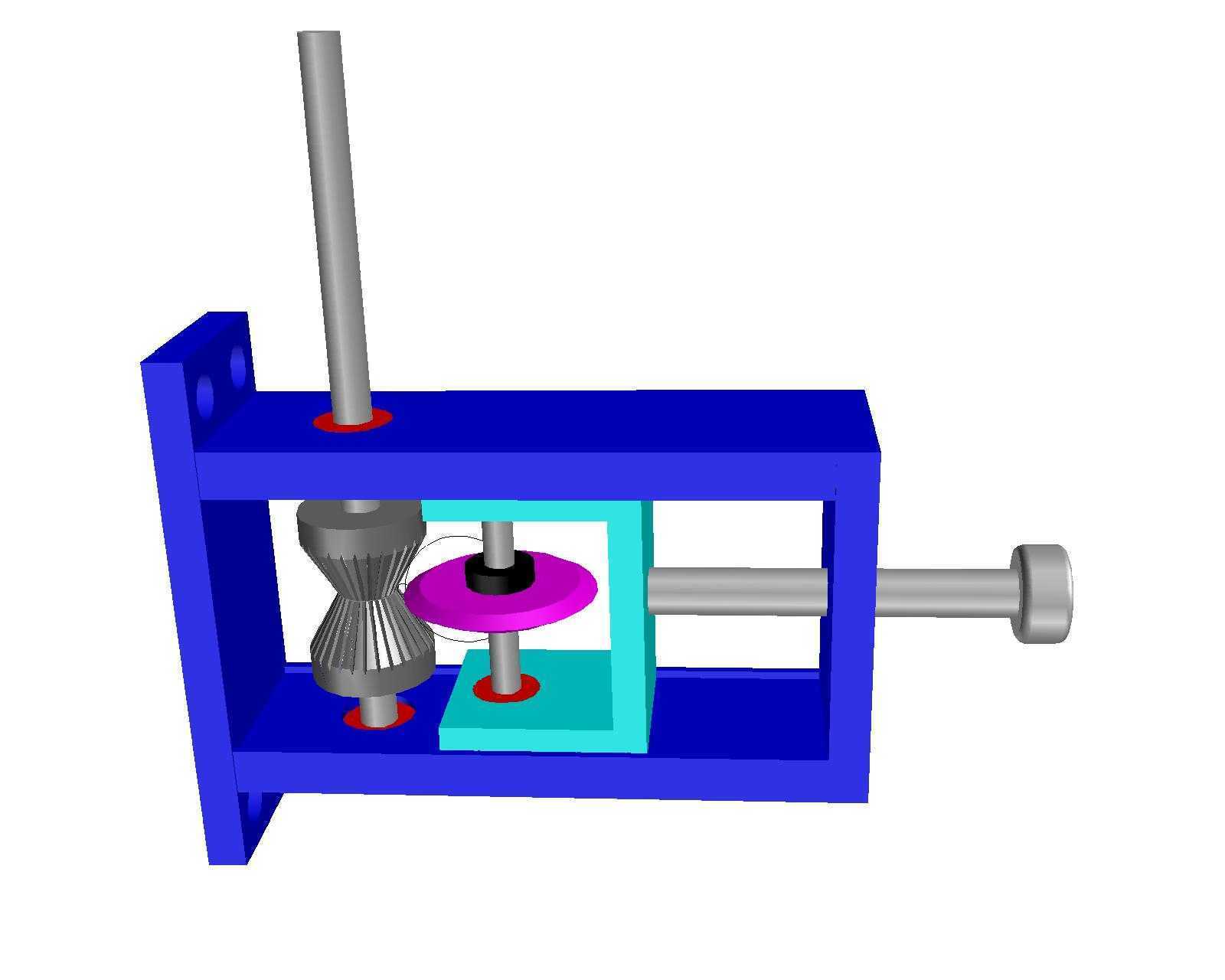

该装置主要面向电力线缆敷设、老旧线缆绝缘层剥除的现场作业场景，在户外线缆抢修、线缆端头预处理、直埋线缆外皮破开作业中可替代传统手工剥线工具，降低作业人员劳动强度，提升绝缘层剥离的切口规整度，避免手工操作时损伤内部金属线芯。从功能结构来看，装置采用立式框架承载结构，主体支撑框架为双侧立板加底部安装底板的组合形式，底部预留的安装孔可适配现场临时工作台固定、或者配套移动作业支架安装，安装边界可根据作业场景调整固定点位，整体结构紧凑，单人即可完成操作与移位。装置的核心执行机构包含顶部施压组件、侧部进给组件以及中部的滚轮裁切组件：顶部的竖向压杆可通过手动旋动调整下压行程，适配不同线径的线缆夹持需求，压杆端部设置的柔性压头可避免压伤线缆外层；侧部伸出的横向操作杆连接内部的进给传动结构，转动操作杆即可带动中部的裁切滚轮沿线缆轴向进给，滚轮旁设置的环形裁切刀头可根据绝缘层厚度调整伸出量，保证刚好切透绝缘层而不伤及线芯。设计过程中优先考虑了现场作业的容错性，框架内部预留的操作空间可容纳直径10mm至50mm的常规电力线缆，双侧立板上的导向槽可保证压杆与裁切组件的运动同轴度，避免进给过程中出现卡滞、偏斜问题。装置的外露传动部位均做了圆角处理，避免作业过程中剐蹭操作人员，进出线位置设置的导向套可对线缆起到居中定位作用，无需额外测量即可保证线缆与裁切机构的对中精度。不同于电动剥线设备对供电条件的依赖，该纯机械结构的装置无需外接电源，可在无供电的野外作业场景直接使用，整体结构的零部件多为常规机加工件，后期维护更换刀头、滚轮等易损件时无需专用工具，拆装便捷。框架底部的安装底板采用加厚板材制作，可承受作业过程中的施压反力，长时间使用不会出现框架变形问题，各转动配合部位均预留了润滑注油孔，可定期加注润滑脂降低运动磨损，延长装置整体使用寿命。
