框架支撑式立式水处理罐体装置

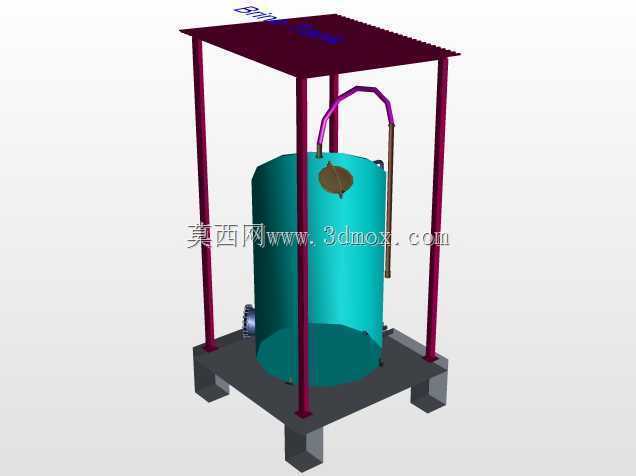

这套立式水处理装置的核心处理单元采用圆柱形立式承压罐体结构，罐体底部通过支脚固定在方形钢制底座上，底座四角预留了设备安装固定的螺栓孔位，可直接适配现有水处理车间的混凝土地面安装基础，无需额外制作复杂的预埋构件，能大幅缩短现场安装的施工周期。罐体顶部设置有可拆卸的密封端盖，端盖上预留了排气接口与药剂投加接口，可根据实际水处理工艺需求，灵活接入排气阀、药剂投加管路等配套组件，满足不同水质处理工况的功能扩展需求。

整套装置外围采用四根等边角钢制作的立式支撑框架，框架顶部设置方形防雨遮阳顶板，可在户外露天安装场景下为罐体及顶部管路提供防护，避免长期日晒雨淋导致的管路锈蚀、密封件老化问题，框架立柱与底座采用满焊连接，整体结构抗风载能力可满足内陆地区户外安装的强度要求。罐体侧面设置有弯管式进出水连接管路，管路采用硬管与软管结合的连接方式，可抵消设备运行过程中产生的轻微振动，避免管路连接处出现渗漏问题，罐体下部侧壁设置有检修人孔与排污接口，方便日常运维过程中进入罐体内部检查滤料状态、清理沉积的污泥杂质。

在设计过程中，重点考虑了设备的管路布局合理性，所有外接管路的接口都预留了足够的操作空间，方便现场施工时对接外部工艺管道，同时规避了管路与框架立柱、罐体附件的位置干涉问题，支架的高度设计充分考虑了底部排污管路的安装坡度需求，可保证排污过程中罐内的废水与杂质能够完全排空，无残留积液。罐体的容积设计可适配中小型供水系统的水质净化需求，可作为小型集中供水项目的水质净化单元，也可用于工业循环水系统的旁滤处理单元，去除水中的悬浮物、杂质颗粒，降低水体浊度，保障后续用水设备的进水水质达标。整套装置的结构设计兼顾了室内安装与户外露天安装的适配性，所有钢制构件都预留了防腐处理的加工余量，可根据使用场景的腐蚀等级选择对应的防腐涂层工艺，延长设备的整体使用寿命。
