40吨每小时产水量超滤水处理装置

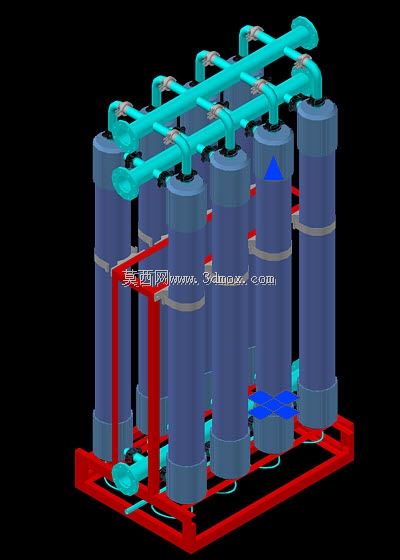

这套超滤装置的额定处理水量为40立方米每小时，主要应用在中小型饮用水净化、工业循环水旁滤、中水回用预处理、食品加工用水提纯等场景，可截留水中的胶体、大分子有机物、细菌、微生物等杂质，出水浊度可稳定控制在0.1NTU以下，满足后续工艺或直饮的进水要求。整套设备采用撬装式集成设计，所有膜柱、管路、支架都整合在同一个红色焊接机架上，机架采用矩形钢管拼焊成型，底部预留了叉车孔位，方便设备整体转运与现场就位，安装时仅需对接进出水主管路、排污管路即可投入使用，大幅缩减现场施工的配管与组装工作量。膜元件采用立式排布方式，共设置8支大尺寸超滤膜柱，膜柱通过上下抱箍固定在机架的横向支撑梁上，每支膜柱的上下端都预留了独立的产水、浓水接口，上方的青蓝色管路为进水与浓水汇总管路，采用等程布水设计，每支膜柱的进水路径长度一致，避免出现偏流导致部分膜元件负荷过高的问题；下方的管路为产水汇总管路，同时设置了独立的反洗进水接口，可配合外部反洗系统定期对膜丝进行反向冲洗，恢复膜元件的过滤性能。设计阶段充分考虑了设备的维护操作空间，膜柱之间预留了足够的检修间隙，操作人员可顺利完成膜柱的拆卸、更换与管路阀门的操作，机架底部设置了可调式支撑脚，可根据现场地面平整度调整设备水平度，避免膜柱倾斜导致膜丝积气或布水不均。管路连接采用法兰与快装接头结合的方式，经常拆卸的反洗、排污接口采用快装结构，固定的主管道采用法兰连接，兼顾密封可靠性与维护便捷性，整套设备的外形尺寸适配常规工业厂房的门洞尺寸，可整体进入标准车间安装，无需在现场进行大规模拆解重组。在实际运行过程中，该装置可通过调整浓水阀开度控制回收率，常规地表水净化场景下回收率可稳定在85%以上，相比传统的砂滤+活性炭过滤工艺，该装置占地面积更小，出水水质更稳定，无需设置单独的混凝沉淀单元，大幅降低了水处理站的基建投入与运行药剂成本。
