BV-100料仓通风过滤器组件结构设计

在散料称重输送的生产场景中，储料斗在补料作业时极易出现内部压力失衡的问题——物料快速落入料仓会挤压内部空气向外逸散，携带大量粉尘颗粒直接排入车间，既造成物料损耗，也会恶化作业环境，同时料斗内正负压力波动还会干扰称重计量的精度，影响后续配料工序的稳定性。这款通风过滤组件正是针对这类工况开发的配套部件，可直接对接Acrison系列称重进料料斗的排气接口，在补料全过程完成气尘分离与压力平衡调节。

从功能逻辑上看，该组件没有设置任何电动驱动部件或运动构件，完全依靠气流自身的流动路径完成过滤作业：当料斗补料时，内部携带粉尘的正压空气会进入组件的滤筒腔室，大粒径粉尘在重力作用下直接沉降回落至料斗内部，细微粉尘则被截留在滤材外表面，经过滤后的洁净空气可直接排入车间环境；当料斗出料内部形成负压时，外部洁净空气可通过滤材反向进入料斗，避免负压导致的下料不畅、计量失准问题，整套运行过程无需额外动力输入，也不需要配套风机等附属设备，后期运维仅需定期检查滤材状态即可，维护成本极低。

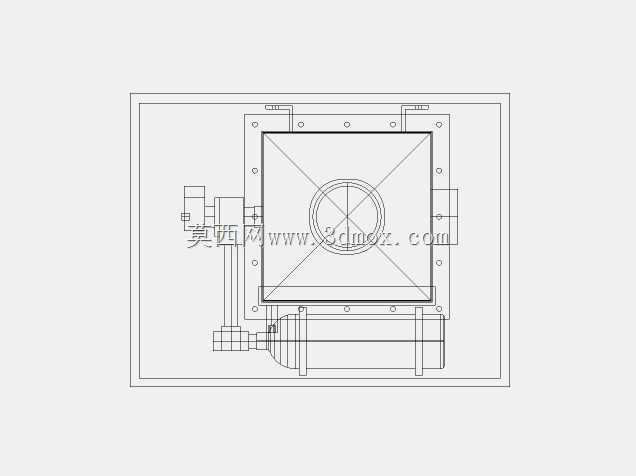

设计层面上，组件采用方形法兰对接的安装形式，主体腔体为正方形箱式结构，中心设置圆形通风接口与滤筒安装位，侧边预留快拆式检修结构，可在不拆卸主体安装法兰的情况下完成滤材更换作业；侧面布置的压差检测接口可直接对接现场的压力传感元件，实时监测滤材的堵塞状态，当滤材表面积尘过多导致前后压差超过阈值时，可触发配套的脉冲反吹机构完成滤材清灰，无需人工拆解清理。

安装边界方面，组件整体采用贴壁式安装设计，主体外轮廓的方形法兰边预留了均匀分布的螺栓安装孔，可直接匹配料斗顶部的预制法兰接口，安装时仅需保证滤筒垂直向下即可，不需要额外的支撑结构；侧边的接线与气路接口均朝向检修侧布置，避开了料斗上方的进料管线区域，不会与现场的上料设备、称重传感器走线产生干涉，整体安装占用的竖向空间紧凑，适配大部分存量料斗的改造加装需求，也可直接配套在新建成套称重进料系统中作为标准排气部件使用。在结构细节处理上，组件所有腔体拼接处均采用满焊密封处理，避免含尘空气从焊缝缝隙逸散，滤筒安装位设置了环形密封胶条槽，可保证滤材安装后的密封性能，杜绝未经过滤的空气短路排出；底部的回料口直接对接料斗内部，截留下来的粉尘可直接回落至料仓内，不会产生二次积料问题，也避免了物料的无端损耗。
