航模用三叶螺旋桨配套无刷电机结构设计

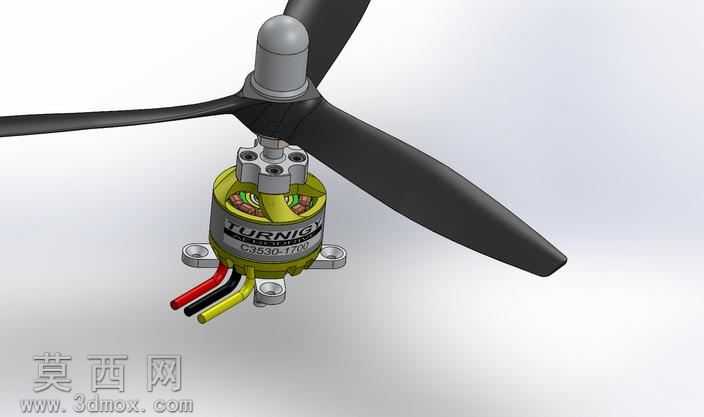

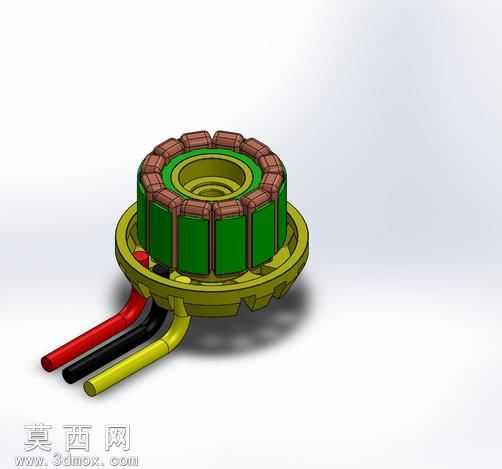

本作品为航模动力系统的三维建模设计，围绕航模无刷电机与配套三叶螺旋桨的适配结构展开完整建模工作。建模过程中首先梳理无刷外转子电机的核心结构逻辑，对定子绕组部分做精细化还原，绕组的排线布局、铁芯的叠片结构都按照实物比例进行参数化绘制，还原绕组端部的出线形态，三根动力引出线分别采用红、黑、黄三色区分对应相序，出线位置的固定护套结构也做了细节呈现，保证结构还原度。电机外壳部分还原了金属机壳的散热结构，表面的品牌标识区域做了贴合式的纹理处理，安装底座的四个固定耳座预留标准安装孔位，孔位的倒角、安装面的平面度都按照机械加工标准做了结构约束，保证模型可直接用于后续的装配干涉检查。上部的转子输出轴与螺旋桨安装座做了同轴度约束，安装座的定位卡槽、锁紧压盖的螺纹结构都完整建模，保证螺旋桨与电机输出端的装配逻辑符合实际安装要求。配套的三叶螺旋桨采用翼型截面放样建模，每一片桨叶从根部到梢部的翼型厚度、扭转角度都做渐变处理，还原航模螺旋桨的气动外形特征，桨叶表面做光滑曲面处理，桨根与安装座的配合面做贴合度校验，避免出现装配间隙。渲染阶段针对不同部件赋予对应材质，电机绕组部分赋予绝缘漆包裹的铜质材质，呈现出铜线的金属光泽与绝缘层的哑光质感，电机外壳赋予铝合金阳极氧化的金属材质，还原金属表面的细腻磨砂质感，螺旋桨部分赋予黑色增强尼龙材质，呈现出工程塑料的半哑光表面效果，引出线赋予橡胶绝缘外皮材质，还原线缆的柔韧视觉特征。整体装配过程中严格校验各部件的同轴度、装配间隙，转子与定子之间的气隙宽度按照无刷电机的常规设计参数预留，保证结构的合理性，模型可用于航模动力系统的结构展示、装配教学，也可作为航模整体设计中的动力模块直接调用，为后续的整机气动布局、动力匹配设计提供精准的结构参考。
