磁动力电机结构三维设计作品

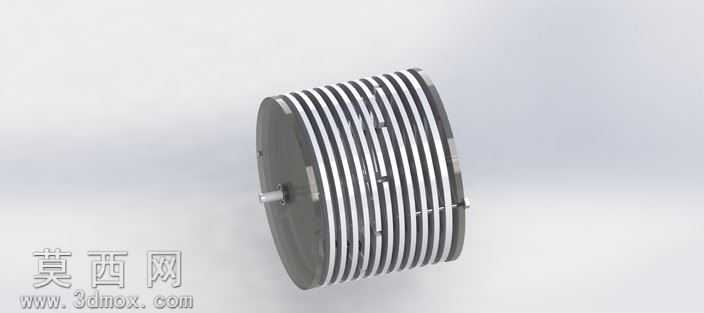

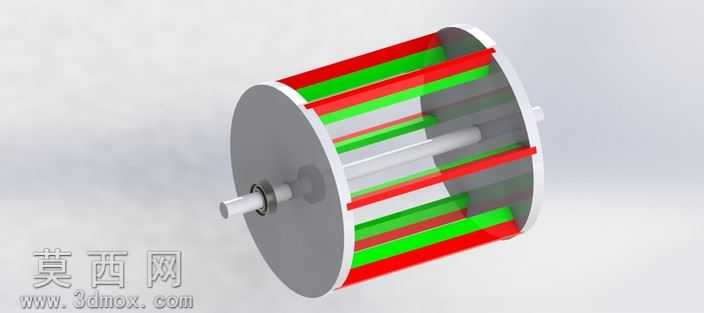

本作品为磁动力电机的三维建模设计，建模阶段依托SolidWorks平台完成全参数化构建，首先对定子与转子两大核心部件进行独立草绘，定子部分围绕螺旋形铁盘的曲面特征进行放样建模，精准还原铁盘克服粘磁引力的特殊螺旋轮廓，建模过程中对铁盘的螺旋升角、盘面弧度进行参数约束，确保与转子的旋转角度匹配关系完全符合设计逻辑。转子部分针对六个磁钢的排布特征进行阵列建模，严格遵循60°角对称排列的设计要求，对每个磁钢的安装槽位、定位基准进行公差约束，保证磁钢安装后与定子铁盘的气隙均匀一致。材质渲染阶段，为定子铁盘赋予哑光金属铁材质，添加细微的磨砂纹理模拟真实冲压铁件的表面质感，为磁钢部件分别赋予红、绿两色的强磁材质表现，区分不同磁极的排布位置，外壳部分采用半透明青蓝色硬质塑料材质，既可以清晰展示内部的磁路结构，也还原了塑料基板的绝缘防护特性，两端的转轴部分赋予亮面金属材质，添加轻微的环境反射效果突出转轴的加工精度。结构设计上，整体采用筒式对称布局，两端的圆形端盖通过定位凸台与定子外壳配合，转轴通过两端的支撑结构贯穿转子中心，转子与转轴之间采用过盈配合的连接结构，塑料基板嵌装在定子铁盘与外壳之间，起到隔磁与固定铁盘的双重作用。设计思路围绕磁动力的磁路耦合逻辑展开，通过螺旋形定子铁盘引导磁力线走向，配合60°对称排布的转子磁钢形成连续的旋转磁推力，建模过程中反复调整定子螺旋面与转子磁钢的相对位置，确保磁作用力的方向能够持续驱动转子旋转，避免出现磁卡顿的问题，所有部件的装配关系均按照实际机械装配逻辑添加配合约束，可直接用于运动仿真验证磁动力的运转效果，也可导出通用格式用于3D打印验证或结构优化。
