iFlight深聚源大紫荆勋贤5208无刷电机结构设计

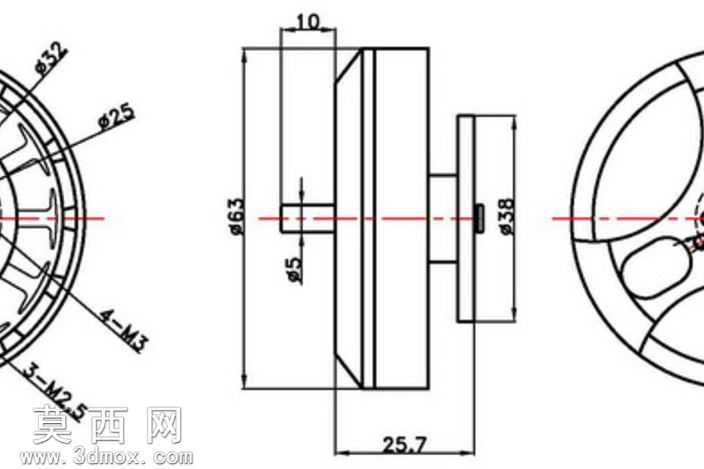

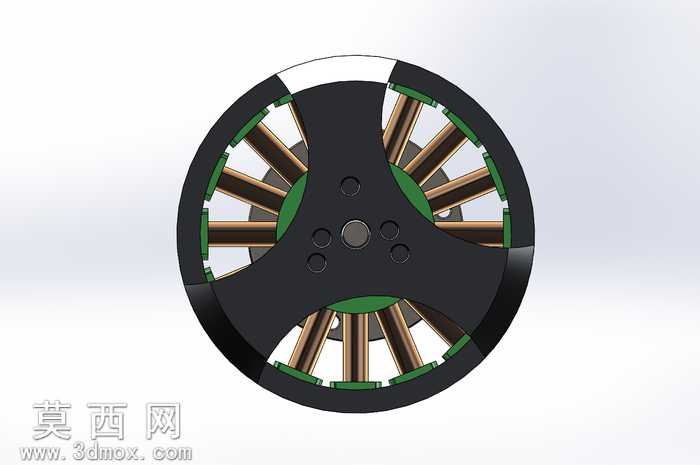

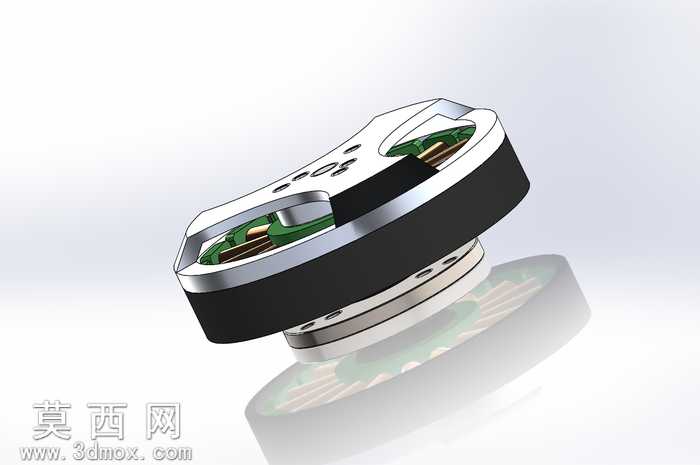

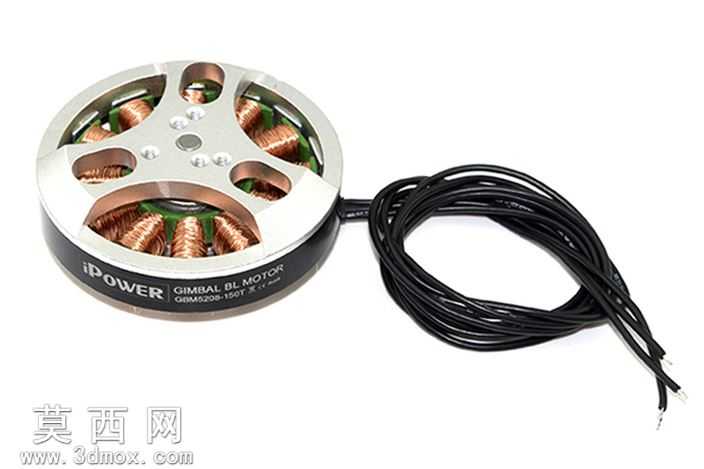

本模型为iFlight深聚源gimball无刷电机的三维结构设计，建模过程以真实电机的实测尺寸为基准，在三维建模软件中完成全零件的参数化搭建，还原了该款无刷电机的完整内部构造与外部装配形态。建模阶段首先完成定子铁芯的结构绘制，精准还原定子的多槽位结构，槽位的排布角度、齿部尺寸均匹配真实电机的绕组安装需求，每一处槽壁的厚度、齿端的弧度都经过尺寸校准，确保绕组嵌装的空间余量符合实际装配逻辑。随后完成转子部分的建模，包含转子外壳、永磁体、中心转轴、端盖等部件，转子外壳的三辐式支撑结构做了等比例还原，辐条的弧度、减重孔的位置与尺寸都和实物一致，永磁体采用沿圆周均匀排布的设计，每块磁钢的厚度、磁极角度都做了精准设定，还原无刷电机的磁路布局基础。中心转轴的安装位、端盖的定位孔都严格遵循M3螺纹孔的标准做了参数化设计，所有孔位的位置度、孔径公差都匹配真实装配要求，重写质量属性的过程中，针对每一个零件的材质密度做了对应赋值，定子铁芯对应硅钢片材质密度，绕组对应铜质材料密度，永磁体对应钕铁硼材质密度，转子外壳对应铝合金材质密度，确保整体模型的质量、质心位置都和真实电机的产品规格相匹配。渲染阶段针对不同部件赋予了对应的材质效果，转子外壳做了哑光黑色硬质氧化的金属材质表现，还原铝合金外壳的细腻磨砂质感，定子铁芯做了硅钢片叠压的层叠质感表现，铜绕组赋予亮面紫铜材质，还原铜线的金属光泽，永磁体做了深色哑光的磁钢材质表现，端盖部分做了亮面金属的质感区分，通过光影调整突出电机内部的结构层次，清晰展现定子与转子之间的均匀气隙，直观呈现无刷电机的运转结构基础。设计过程中重点考量了无刷电机的装配合理性，所有零件之间的配合间隙都做了预留，转子与定子的气隙宽度均匀一致，既保证运转时不会出现擦碰问题，也还原真实电机的磁隙设计要求，中心转轴的轴承安装位做了台阶结构设计，匹配轴承的装配定位需求，端盖的固定孔位与转子外壳的安装柱一一对应，确保整体装配逻辑通顺，可直接用于无刷电机的结构展示、装配教学或者航模动力系统的配套设计参考。
