250规格型材焊接定位工装夹具结构

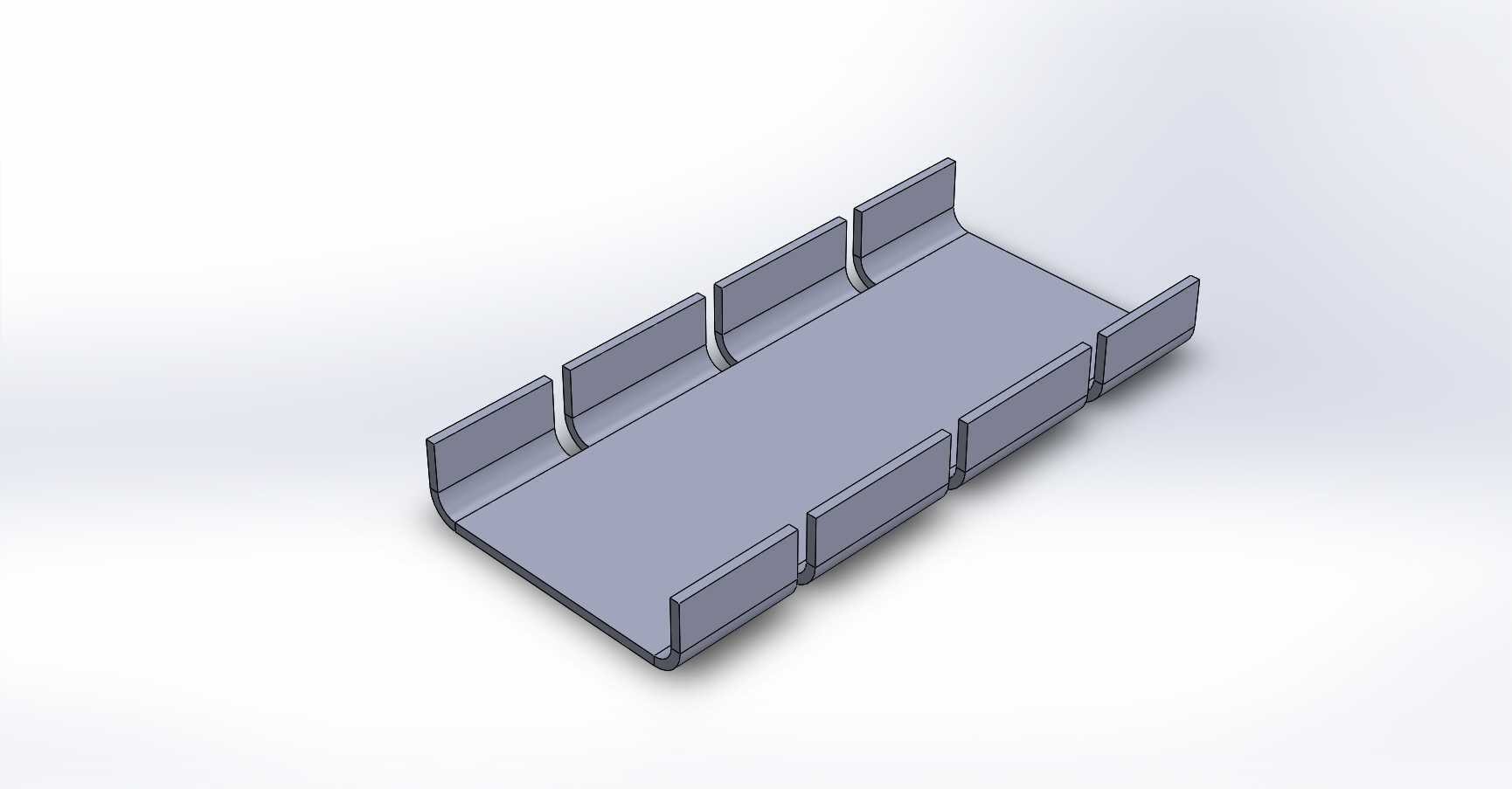

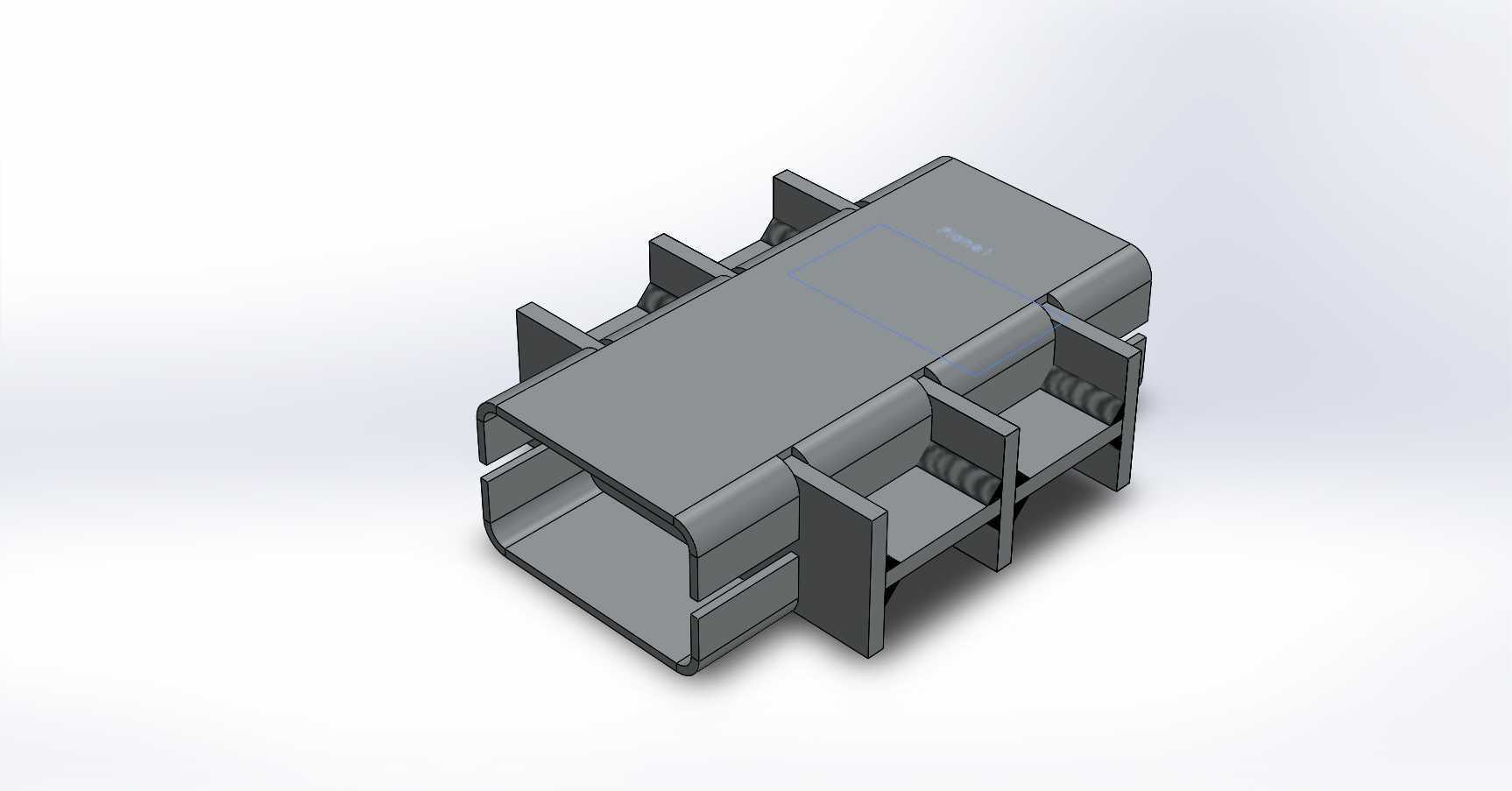

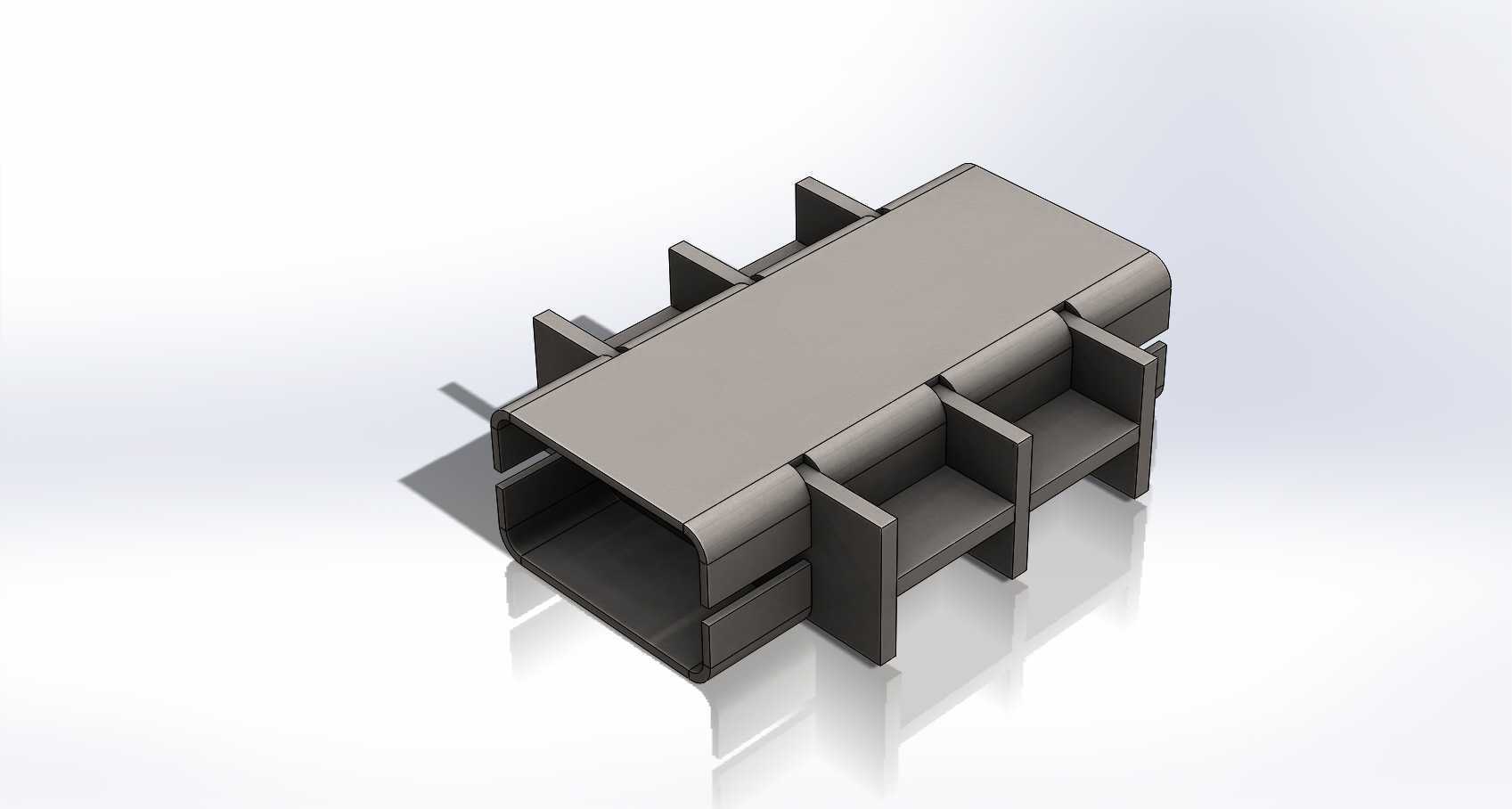

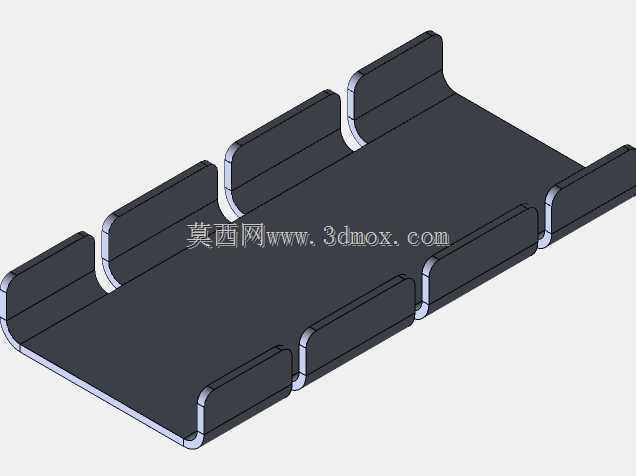

在金属结构件的批量焊接加工场景里，这类250规格的焊接夹具主要承担矩形截面型材的组对定位工序，常见于钢结构车间的型材拼接工位、小型框架构件的预制环节，能有效解决人工组对时型材错位、焊后变形超差、拼接间隙不一致的常见问题。从结构设计来看，该夹具采用框式主体承托结构，主体内腔匹配对应规格矩形型材的外轮廓尺寸，侧边设置的多组定位挡边沿型材送进方向等距排布，每处挡边的垂直面都经过平面度校验，能保证型材拼接时的侧边对齐度，避免组对后出现旁弯变形。内部集成的弹性顶紧结构分布在型材搭接的对应位置，装夹时可自动适配型材的尺寸公差，无需人工反复调整顶紧螺栓，既能保证夹紧力均匀分布在型材接触面上，又不会因为顶紧力过大造成薄壁型材的局部压痕变形。设计时优先考虑了焊接作业的操作空间，夹具的挡边结构做了避空处理，焊枪可以顺畅抵达焊缝位置完成连续焊接，不会出现夹具结构干涉焊枪走位的情况，同时夹具的底部预留了工作台安装的固定孔位，可以直接通过T型螺栓固定在标准焊接工作台上，也能搭配快速压紧器实现多工位的串联排布，适配小批量框架构件的流水线组焊作业。从安装边界来看，该夹具的整体外廓尺寸适配常规焊接工位的操作范围，不需要额外改造现有工作台即可完成安装，内腔的定位尺寸严格匹配250规格矩形型材的外形公差，型材放入后即可自动完成轴向与径向的初步定位，配合侧边的快速夹钳就能完成锁紧，相比传统的人工划线组对方式，能大幅缩短单根型材的组对辅助时间，同时降低对操作工的技能要求，新员工经过简单培训即可完成高精度的组对作业。夹具的主体结构采用厚钢板焊接后整体去应力处理，关键定位面经过铣削加工保证形位公差，长期承受焊接飞溅与反复装夹的磨损也能保持定位精度，适合在钢结构加工、设备框架预制、非标构件生产等场景长期使用，针对不同长度的型材拼接需求，还可以将多组同规格夹具沿型材长度方向排布，通过统一的基准面校准后，即可完成长尺寸型材的组对定位，不需要额外制作专用的长尺寸工装，降低了工装制作的成本投入。
