立式焊接工装夹具三维结构设计

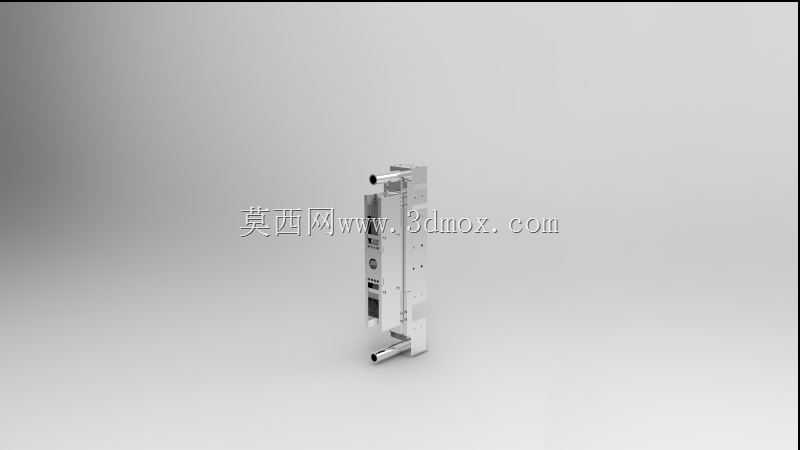

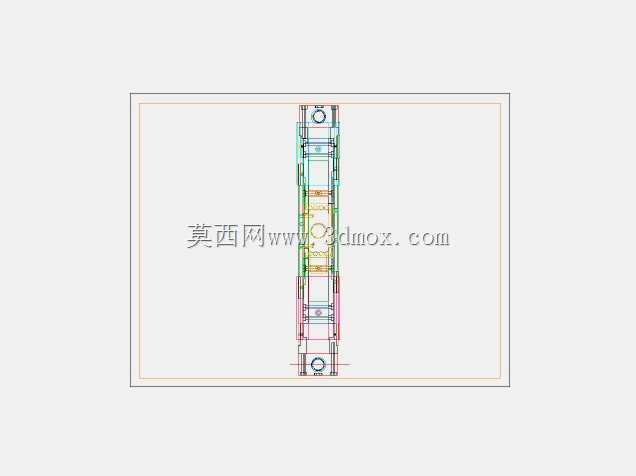

这款立式焊接工装主要面向小型金属构件的批量焊接作业场景，在五金加工、小型钢结构件预制、汽配小零件焊接工位中应用广泛，核心作用是在焊接过程中对异形长条类工件提供稳定的夹持定位，避免焊接过程中工件受热变形、移位，保障焊缝位置精度与组对尺寸一致性。从结构设计来看，整体采用立式长条形布局，主体承力结构为加厚金属板件拼接成型，板件上预留多组等距排布的定位孔与调节槽，可适配不同长度、不同截面尺寸的工件装夹需求，上下两端设置的管状定位接口可对接不同规格的工件端头，装夹时无需额外制作适配垫块，仅通过调节槽内的锁紧螺栓位置即可完成工件的快速定位锁紧。设计过程中优先考虑了焊接作业的操作便利性，工装的操作侧预留了足够的焊枪操作空间，不会对焊接路径产生干涉，同时主体结构的重心沿竖直轴线分布，安装时仅需通过底部的安装孔固定在焊接工作台面上即可，无需额外做配重平衡，安装边界的长宽尺寸控制在小范围区间，不会占用过多工位面积，适配多数标准焊接工作台的安装尺寸。工装的夹持部件采用快拆式结构设计，更换不同工件时无需完全拆卸锁紧组件，仅需松开侧方的锁紧旋钮即可调整夹持位置，单工位换型时间可控制在较短范围内，适配小批量多品种的焊接生产节奏。结构上所有的棱角位置都做了倒角处理，避免焊接作业过程中剐蹭操作人员或焊枪管线，同时承力板件的厚度经过受力校核，在承受焊接过程中的热应力与工件装夹夹紧力时不会产生形变，长期使用后定位精度仍可保持在合理公差范围内。上下两端的管状定位部件采用同轴度设计，保障装夹后长条类工件的直线度，避免组对后工件出现弯曲偏差，焊接完成后松开锁紧组件即可快速取下工件，不会出现焊渣卡滞导致工件难以拆卸的问题。整体结构没有多余的冗余设计，所有部件都服务于定位装夹的核心功能，维护时仅需定期清理定位槽内堆积的焊渣、检查锁紧螺栓的紧固状态即可，无需复杂的保养流程。
