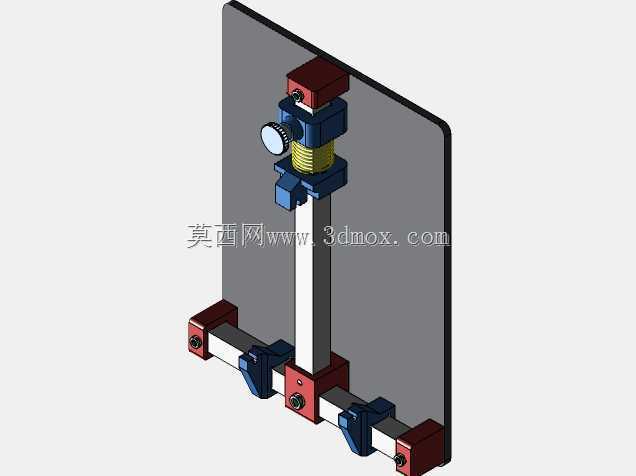

可调式电路板夹持固定工装结构

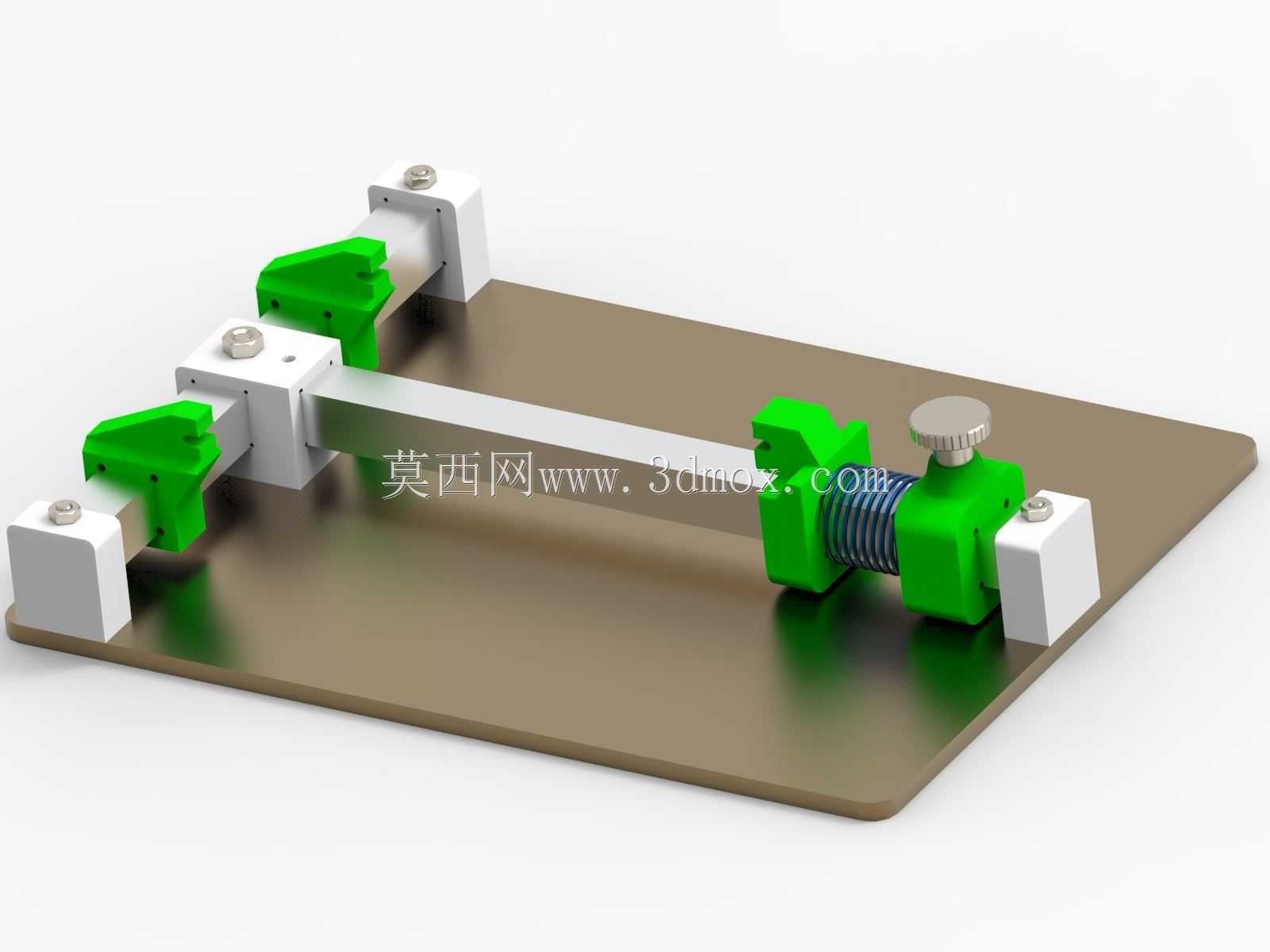

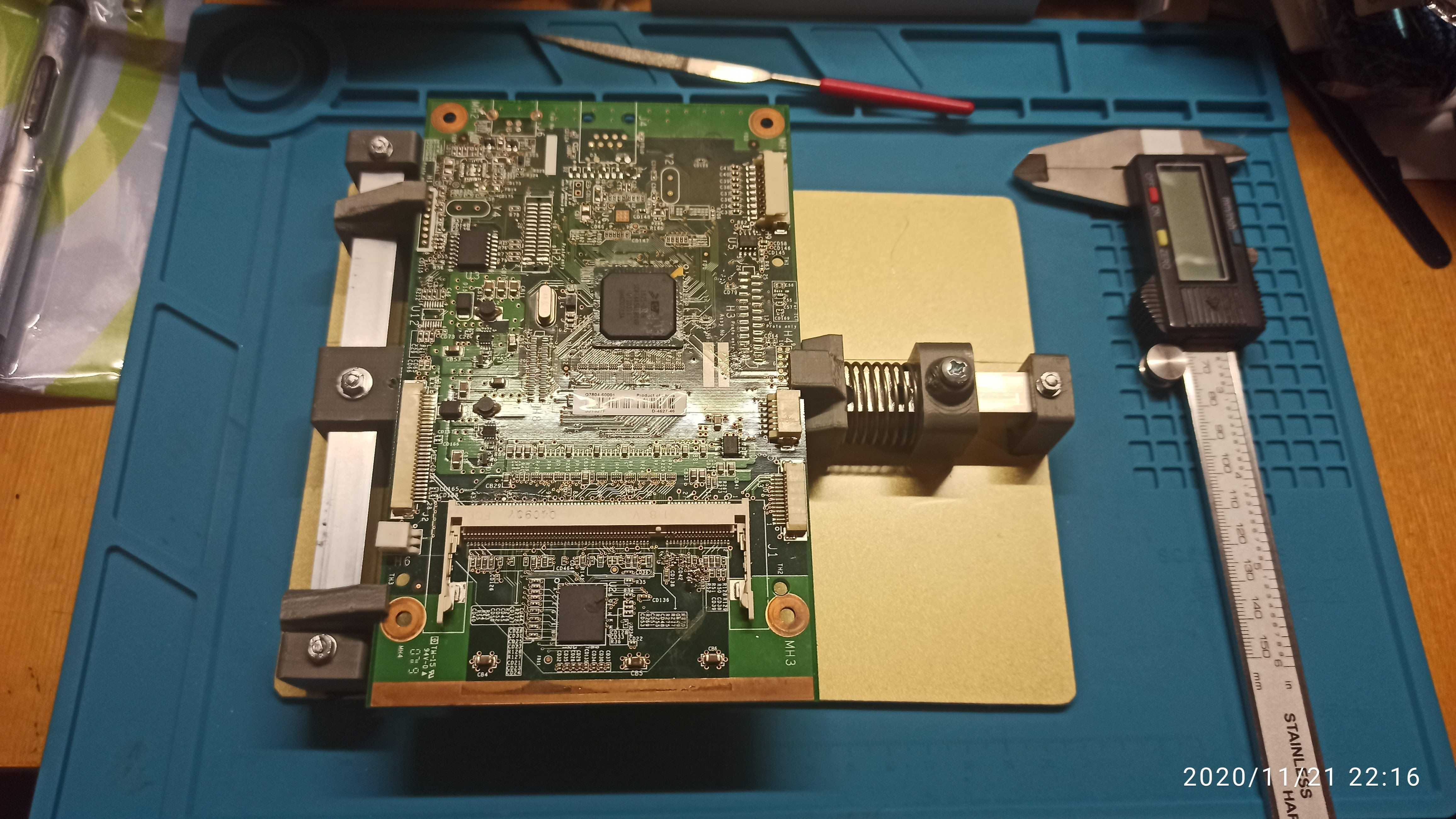

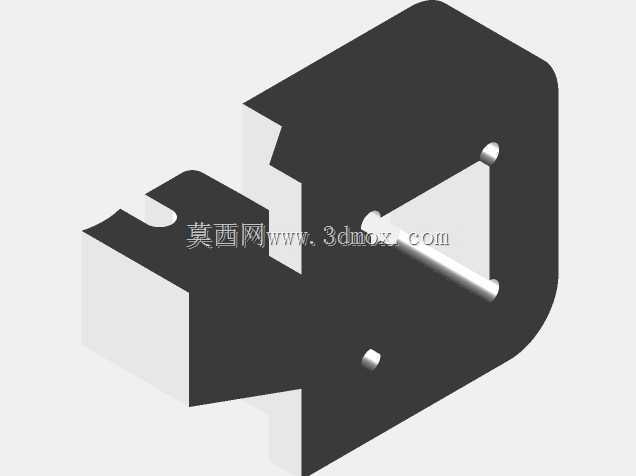

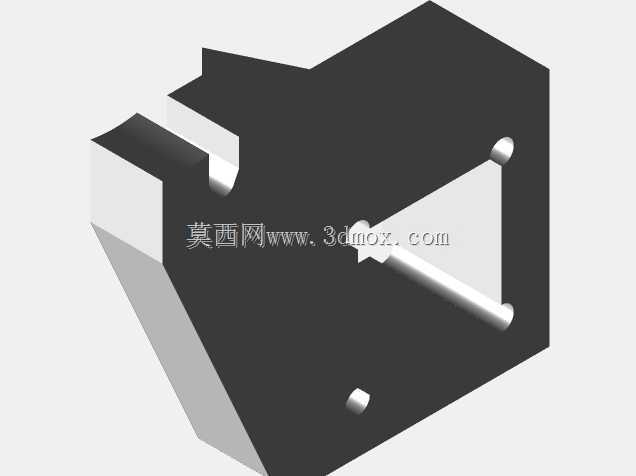

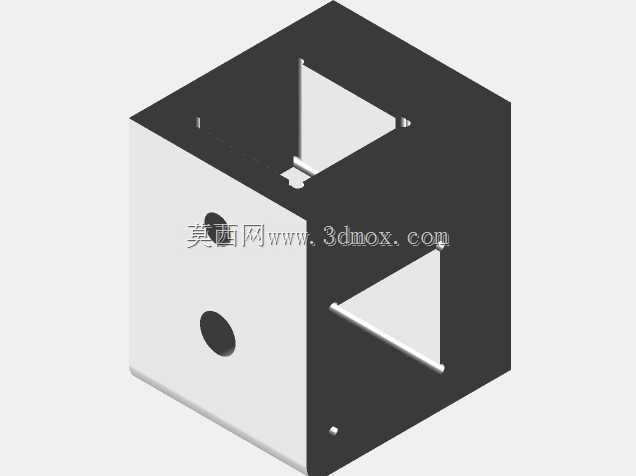

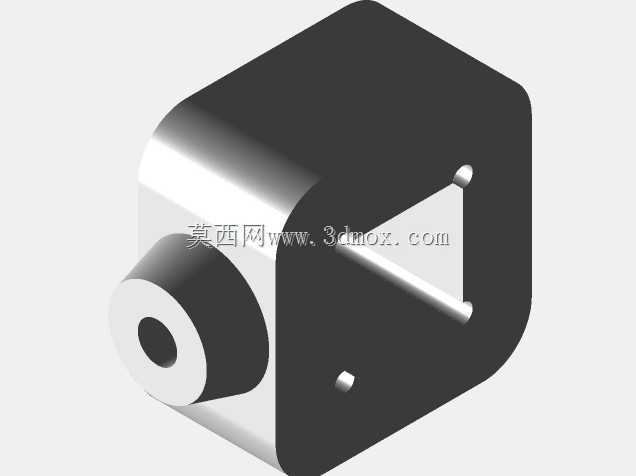

在电子制造、电路板返修、小批量PCB焊接测试场景中，这类夹持工装的应用覆盖了从手工焊装工位到实验室功能验证台的多个环节，核心作用是替代传统手压固定方式，避免电路板在焊接、元件返修、飞线测试过程中出现移位、翘曲，同时减少人工持板带来的烫伤、引脚虚焊风险。从结构设计逻辑来看，这套夹持装置采用双侧可调的对称布局，底座为平整金属平板作为安装基准面，两侧的夹持单元通过横向光杆实现间距调节，其中一侧集成了弹簧预紧结构，无需反复锁紧旋钮即可快速适配不同长度的电路板，调节行程覆盖常规消费电子类PCB的尺寸范围，从最小的电源模块板到常规尺寸的工控控制板都能稳定夹持。夹持端采用绿色绝缘材质的V型压头，接触电路板边缘时不会刮伤板边的覆铜层，同时绝缘材质可避免焊接过程中静电通过工装泄放损坏板上的敏感器件，压头上方的手拧旋钮采用滚花设计，无需借助工具即可手动完成锁紧操作，锁紧力度可通过旋钮旋入深度控制，避免压力过大导致薄板PCB出现弯折变形。安装边界上，底座平板预留了沉头安装孔位，可直接通过螺栓固定在防静电工作台面或者流水线工位的治具板上，整体高度控制在低位，不会遮挡焊接时的操作空间，也不会与热风枪、烙铁架等工位周边工具产生干涉。设计过程中重点考虑了操作的便捷性，弹簧预紧侧的夹持头可在光杆上快速滑动，放置电路板时只需拉开一侧夹头放入PCB，松开后弹簧即可提供初始预紧力，再微调另一侧旋钮即可完成固定，整个装夹过程耗时不超过五秒，适配小批量多品种的生产返修场景。夹持单元的白色支座采用硬质铝合金材质加工，兼顾结构强度与轻量化需求，横向光杆采用镀铬处理，长期滑动调节也不会出现卡顿、锈蚀问题，底座平板做了表面氧化处理，耐磨且不易沾附焊锡渣，日常工位清洁时只需用毛刷清扫即可，维护成本极低。不同于普通台钳的刚性夹持，这套工装的夹头接触面做了倒角处理，不会对板边的接插件、焊点造成挤压损伤，针对不同厚度的PCB，夹头的接触高度也做了适配，可夹持0.8mm到3mm厚度的常规电路板，对于带元件突出的板边，夹头的避让槽结构可避开板边的贴片元件，保证夹持时仅接触板边无元件的工艺边区域，不会压损板上的贴片电容、电阻等小型元件。
