轧棉机用矩形转圆形90度背弯风管接头

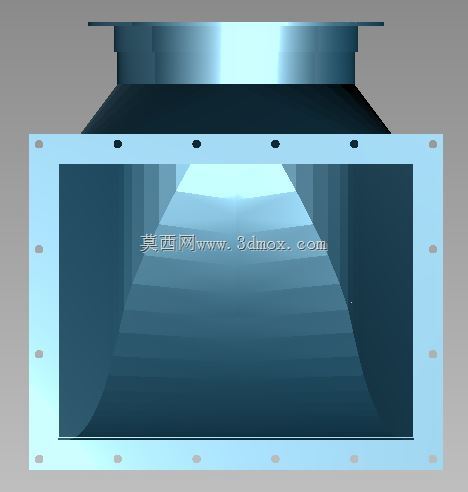

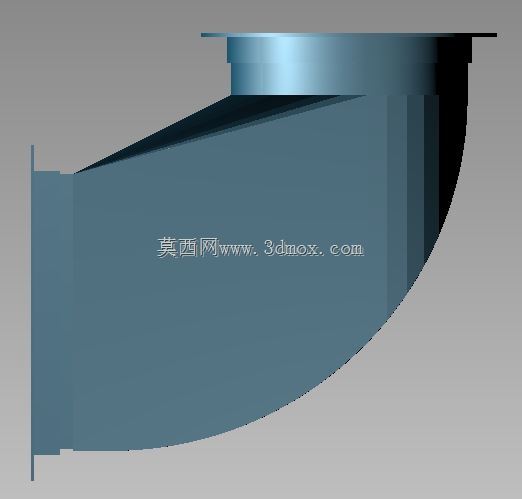

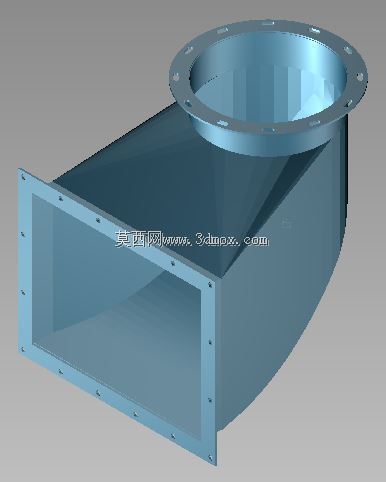

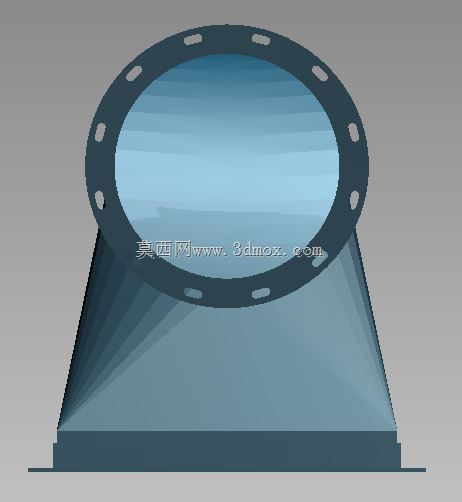

在轧棉生产线的通风除尘、棉料输送风网系统中，这类带背部弯曲结构的矩形转圆形90度弯头，是衔接不同截面风道的核心过渡部件，主要承担风道转向、截面形态转换的双重作用，避免风路在转向变径处产生过大的压损，同时减少棉纤维在风道拐角处的挂附堆积，降低风道堵塞的风险。从结构设计来看，该弯头一端为带螺栓安装孔的矩形法兰端，用于对接轧棉机设备本体的矩形出风口或是车间矩形主风道，另一端为带均布安装孔的圆形法兰端，用于对接后续的圆形螺旋风管或是风机入口端，两端法兰的孔位均按照通用通风管道法兰的标准间距排布，安装时无需额外现场打孔适配，可直接与同规格的标准法兰完成对接。不同于常规直背式的天圆地方弯头，该款弯头采用背部弯曲的流线型结构设计，在转向过程中让气流顺着弯曲的背部型面平滑过渡，相比直角结构的弯头，能有效降低风阻系数，减少风机的运行负载，同时弯曲的背部结构也能避免棉纤维在拐角处形成涡流堆积，减少日常运维中清理风道的频次。设计时需要重点控制两端法兰的端面平面度，保证安装后法兰结合面的密封性能，避免漏风影响整个风网的风压平衡；矩形端的法兰边框做了外翻折边处理，提升法兰的结构刚度，避免在螺栓紧固时法兰出现变形导致密封失效；圆形端的法兰采用整圈冲压成型结构，孔位沿圆周均布，适配不同安装角度的圆形风道对接需求。安装边界方面，矩形端的法兰边长、圆形端的法兰直径均匹配常规轧棉设备的出风口尺寸，弯头的整体转弯半径经过优化，既保证气流的顺畅通过，也控制了弯头的整体外廓尺寸，避免在设备周边狭窄的安装空间内出现干涉，安装时可根据现场管线走向调整圆形端的周向安装角度，适配不同方向的圆形风道排布需求。在实际轧棉生产场景中，这类弯头通常安装在轧棉机机台的出料口上方，衔接机台排尘口与车间集中除尘风网，或是安装在送棉风道的转向处，完成矩形设备接口到圆形输送管道的平滑过渡，其内壁做了顺滑过渡处理，没有突兀的棱角或是拼接台阶，避免棉纤维在输送过程中被勾挂残留，长期运行也不会出现积棉堵料的问题，能有效保障整个轧棉生产线风送系统的稳定运行。
