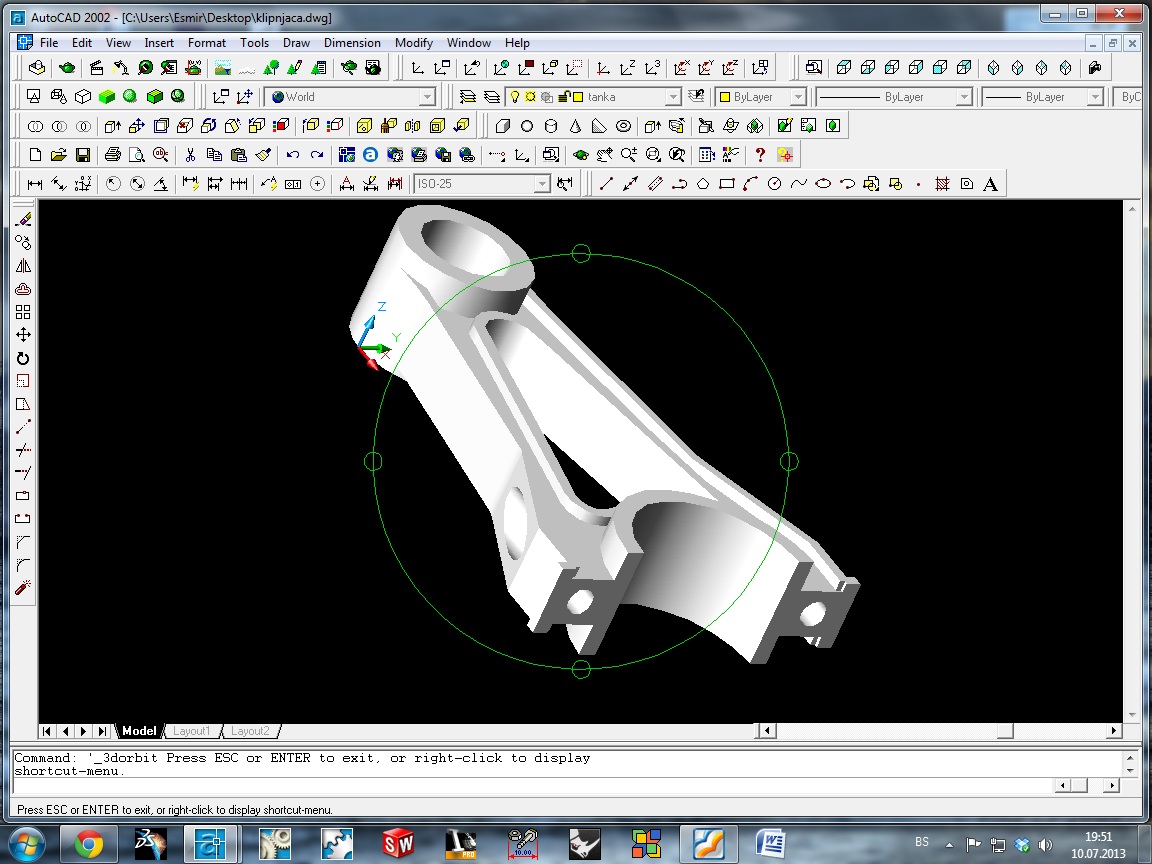

克里姆尼亚卡机械连接支撑构件三维造型

该构件属于重载机械铰接支撑类零件，常见于行走类机械的悬架与车架连接部位，承担载荷传递、运动限位的核心作用，工作过程中需要同时承受垂向冲击载荷、横向扭转力矩以及纵向牵引力，对结构强度、抗疲劳性能有较高要求。从结构设计来看，构件两端设置有同轴度要求较高的铰接孔位，孔位内部预留了衬套安装空间，可通过销轴与相邻部件实现铰接配合，保证连接部位具备一定角度的摆动余量，适配设备运行过程中产生的相对位移，避免刚性连接带来的应力集中问题。中部采用变截面箱型镂空结构，在保证整体抗弯、抗扭截面模量的前提下，尽可能削减非受力区域的材料冗余，兼顾结构强度与轻量化需求，镂空区域的过渡位置全部采用大圆角平滑过渡，消除铣削加工过程中易出现的应力集中点，同时降低铸造或锻造毛坯生产时的成型难度。构件上的安装基准面经过铣削精加工处理，平面度公差控制在合理范围内，保证装配时与对接部件的贴合度，避免因安装面不平导致的局部应力过载。设计过程中首先根据整机载荷分配参数确定两端铰接点的中心距，再结合周边部件的运动包络划定构件的外形边界，确保部件在全行程摆动过程中不会与周边的车架、管线、传动部件发生运动干涉。铰接孔的直径尺寸根据配套销轴的剪切强度计算确定，孔壁厚度按照挤压应力校核结果取值，中部支撑臂的截面尺寸根据最大弯矩、扭矩载荷进行拓扑优化，将材料集中分布在应力传递的主路径上，去除低应力区域的多余材料。构件表面的加强筋走向完全顺着载荷传递方向布置，既能够提升局部结构刚度，又不会额外增加过多重量。在实际装配场景中，该构件一端通过销轴与车架上的固定支座连接，另一端与承重摆臂相连，配合减震元件完成作业过程中的载荷缓冲与运动导向，广泛应用于非道路行走设备、重载运输车辆的底盘连接系统中，能够在多尘、重载、交变载荷的恶劣工况下长期稳定工作，铰接孔位预留的润滑通道可保证销轴与衬套之间的润滑脂留存，降低铰接部位的磨损速率，延长部件的整体使用寿命。
