Swiftech Apogee XT CPU水冷散热块结构设计

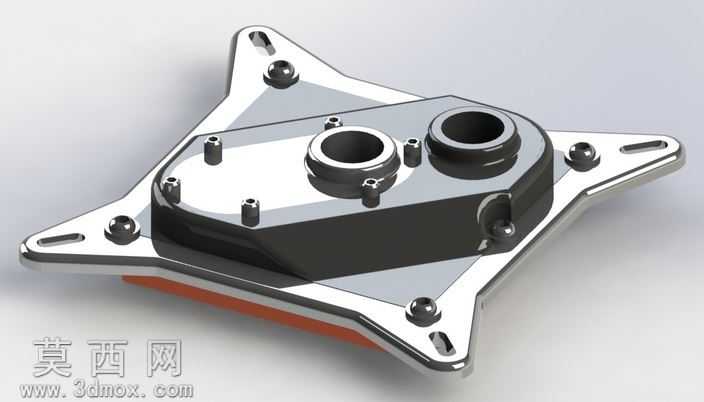

本作品为电脑CPU液冷散热用的水冷头三维建模设计，建模过程中以实际产品的装配尺寸为基准，先完成底座安装支架的轮廓绘制，采用对称式星型支架结构，四个延伸臂预留对应主流CPU平台的安装孔位，孔位处做沉台设计适配固定螺丝的安装深度，保证安装后支架与CPU表面保持平行贴合。主体腔体部分采用分层建模思路，先构建腔体的密封外壳，区分进出水接口的位置与口径，两个圆形水嘴接口做加厚凸台处理，提升接口处的结构强度，避免管路插拔时出现开裂问题；腔体内部预留冷液流道的设计空间，表面的固定小柱做等距排布，用于固定腔体上盖与内部的扰流结构，保证冷液流经CPU核心区域时能够充分带走热量。材质渲染阶段，安装支架采用抛光镀铬金属材质，调整反射参数模拟亮面金属的镜面反光效果，边缘做微小倒角处理避免渲染出现锐利的黑边；主体腔体上盖采用磨砂黑色工程塑料材质，调整粗糙度参数呈现半哑光的质感，与亮面金属支架形成视觉层次；底座接触CPU的区域做橙色密封胶圈的材质表现，还原实际产品的密封结构，渲染时采用柔和的工作室打光方案，主光源从斜上方投射，突出金属表面的高光轮廓与腔体的结构转折，辅助光源补全暗部细节，避免支架下方出现死黑区域，同时添加微弱的环境反射让金属材质表现更真实。设计过程中重点考量装配合理性，所有安装孔位的间距、接口的尺寸都遵循通用水冷配件的规格标准，支架的安装槽位做长圆孔设计，兼容不同孔距的主板安装需求，腔体与支架的连接位置做定位凸点，保证组装时的对位精度，避免出现偏移导致漏液问题，整体模型完整还原了水冷头的外部结构与关键装配特征，可用于电脑散热配件的结构展示、装配模拟以及相关产品的设计参考。
