手动台式心轴压力机结构设计方案

这款手动台式心轴压力机的结构设计，完全围绕小型机加工、装配工位的轻载压装需求展开，区别于大吨位液压、气动压力设备，它不需要外接动力源，完全依靠杠杆增力结构实现压力输出，非常适合零散小批量的压合作业场景。从实际应用来看，这类设备常布置在装配流水线的旁侧工位、维修班组的工作台面，或是五金加工门店的操作区，用来完成小过盈量的轴承压装、销钉铆接、小型零件的校直、薄件冲印标记，甚至是小规格五金件的压装成型作业，作业时不需要复杂的参数调试，扳动手柄即可完成压合动作，对操作人员的技能门槛要求极低。

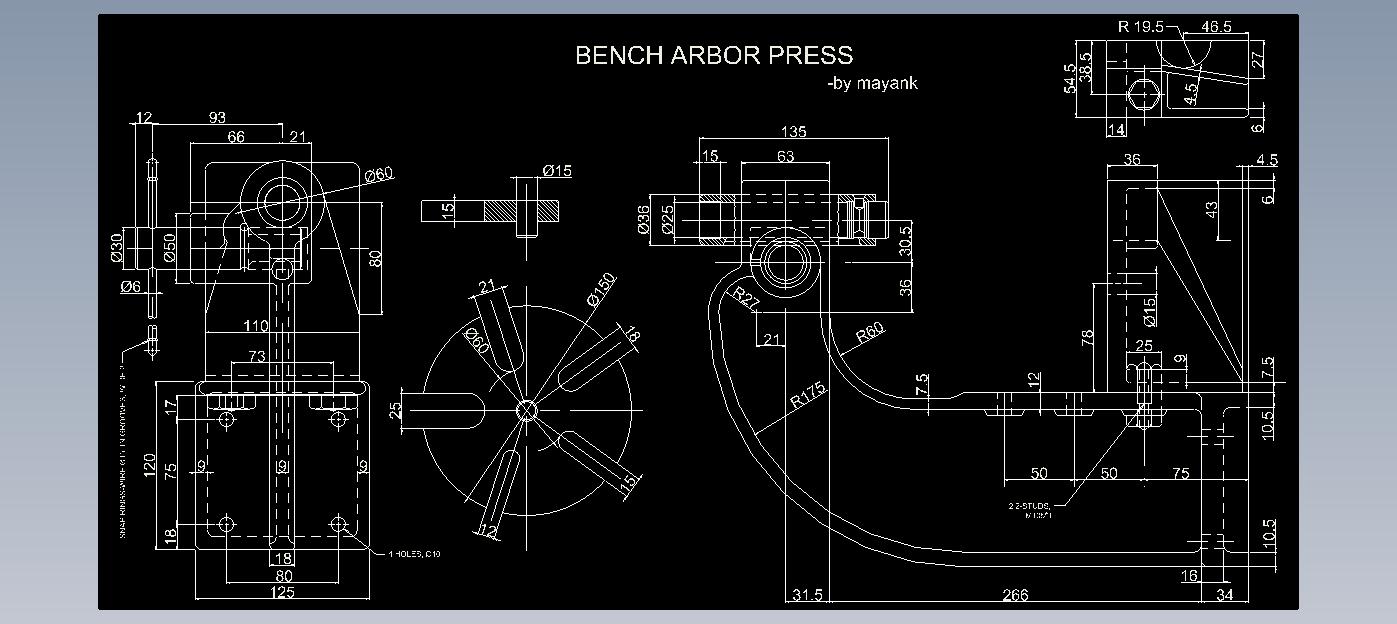

从结构设计逻辑来看，整套机构采用C型开式机架布局，这种结构的最大优势是操作开口空间充足，工件取放不受两侧结构遮挡，机架的弧形过渡段做了加厚处理，避免长期受载后出现开口变形、机架开裂的问题；核心的增力结构采用偏心轮配合导向压头的设计，相比传统丝杠式手动压力机，它的压头行程更短，增力比更稳定，手柄末端的力经过偏心轴放大后，可在压头末端输出足够的压装力，完全覆盖常规小型零件的压装力需求。压头部分设计为快换接口，可以根据不同作业需求更换平压头、V型压头、冲头类工装，适配不同外形工件的压装定位需求，底座上预留了多组T型槽安装位，可快速固定定制的定位夹具，保证压装时工件不会出现偏移。

从安装与尺寸边界来看，整套设备的底座尺寸适配常规标准工作台的安装孔位，不需要额外做地基固定，直接通过螺栓锁紧在工作台面即可投入使用，设备的整体高度控制在坐姿操作的舒适区间，操作人员不需要站立抬手作业，长时间操作的疲劳度更低；压头的下行行程做了硬限位设计，避免操作时行程超出行程范围损坏偏心结构，机架侧面预留了标尺安装位，可加装行程标尺来控制压装深度，满足有压装尺寸精度要求的作业场景。导向部分采用铜套配合光轴的结构，长期使用磨损后可快速更换铜套，不需要整体更换导向部件，维护成本极低；偏心轴与机架的连接位置采用润滑脂注油结构，定期加注润滑脂即可保证转动顺畅，不会出现卡滞、异响的问题。在实际建模过程中，所有受力部件的壁厚都经过了受力校核，保证在额定压装力下的结构变形量控制在允许范围内，不会因为长期负载出现结构失效，各连接位置的紧固件都采用标准件，方便后期维护更换。
