手动螺旋式苹果酒压榨设备结构设计

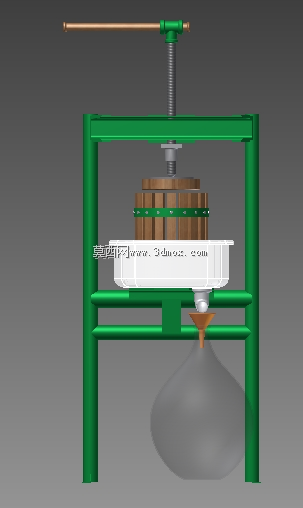

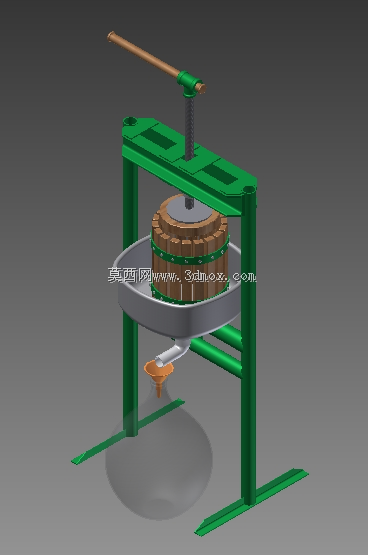

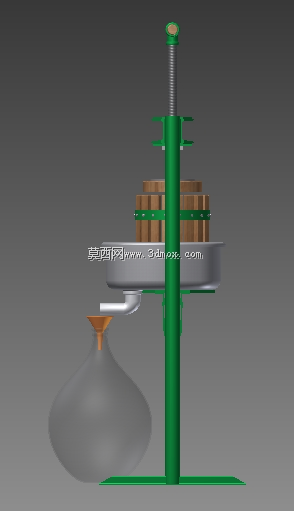

这款手动螺旋压榨设备主要面向小型果酒酿造作坊、家庭自酿场景设计，核心作用是完成破碎后苹果果料的固液分离，榨取发酵前的苹果原汁，也可适配葡萄、梨等其他软质浆果的压榨取汁作业，相比工业大型连续压榨设备，它无需配套动力源，占地空间小，操作门槛低，适合小批量、多频次的果酒生产需求。设备整体采用立式框架布局，底部为两根平行的落地支撑脚，直接接触安装地面，无需额外预埋固定螺栓，放置在平整水泥地面或硬质操作台面即可稳定作业，支撑脚跨度经过受力校核，施压过程中不会出现侧翻、偏移问题，整体安装边界宽度不超过0.8米，纵深不超过0.6米，高度不超过1.2米，常规小型操作间、家庭作坊的操作空间都能满足摆放要求。施压机构采用梯形螺纹螺旋副设计，顶端配置加长木质操作杆，利用杠杆原理放大操作力矩，单人施加较小的作用力即可在压榨腔内部形成足够的压榨压力，螺纹副自带自锁特性，施压过程中不会出现压力回弹、螺杆反转的问题，能持续维持稳定的压榨力，保证果料内的汁液充分析出。中间的压榨腔采用传统箍桶式木质结构，桶壁预留均匀的渗液缝隙，破碎后的果料装填在桶内，施压时汁液顺着缝隙流出，落入下方的环形集液盘，集液盘带有倾斜导液角度，最低处设置出液嘴，榨出的汁液顺着出液嘴直接流入下方承接容器，避免汁液洒落浪费。框架主体采用型材焊接结构，立柱与上下横梁的连接位置做了加强筋处理，能承受螺旋施压时的反向支撑力，长期使用不会出现框架变形、焊缝开裂的问题。设计过程中重点优化了操作力传递路径，将螺旋副的受力中心与压榨腔的中心完全重合，避免偏载导致的部件磨损加快、压榨受力不均问题，同时所有与汁液接触的部件都做了圆角过渡处理，没有清洁死角，作业完成后可以快速冲洗残留果渣，避免杂菌滋生影响后续酿酒品质。设备的压榨行程经过匹配设计，单次装填果料的容积适配小批量酿造的投料量，无需多次反复装填施压，操作流程简单，没有复杂的电控、液压部件，日常维护仅需定期给螺旋螺纹副涂抹食品级润滑脂即可，故障率极低，适合非专业机械操作人员使用。
