立式聚乙烯储液罐两款规格结构设计

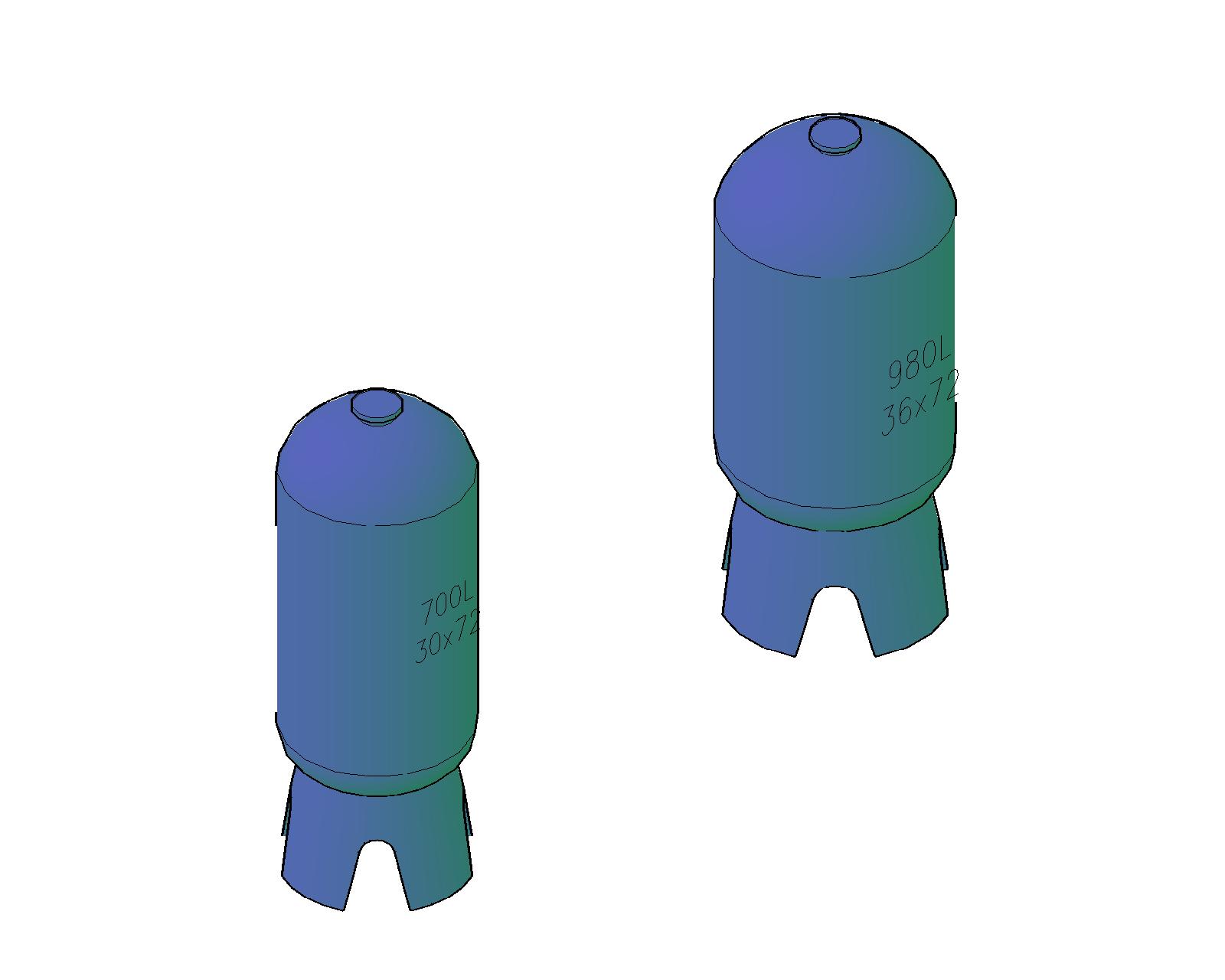

本次呈现的两款立式聚乙烯储液设备，分别对应700L与980L两种常用容积规格，在化工、水处理、民用给排水等场景中均有广泛适配空间。从实际工程应用来看，这类聚乙烯材质储槽主要用于常温常压下存储酸碱类腐蚀性介质、工业循环水、民用净水等流体，相比金属储罐具备自重轻、耐腐性能优异、无需额外做防腐衬层的优势，在中小型厂区、农村供水站点、小型化工生产线的介质暂存环节使用率很高。

设计层面首先考虑了落地安装的稳定性，底部采用三支撑脚一体成型结构，支撑脚预留的豁口结构既可以适配现场预埋的固定螺栓安装位，也能在底部接管作业时留出足够操作空间，避免罐体底部直接贴地导致的积液残留、底部材质长期接触地面潮气老化的问题。罐体主体采用等径直筒段搭配上椭圆封头的结构形式，这种结构在滚塑成型工艺中更容易保证壁厚均匀性，同时椭圆封头的承压能力优于平盖结构，能够适配日常使用中可能出现的轻微正压工况，顶部设置的小型人孔/注料口既可以作为加注介质的入口，也能满足日常检修时的观察、通风需求。

两款罐体的直筒段高度、封头曲率均按照容积参数做了匹配设计，700L规格整体占地更小，适合安装空间局促的车间边角位置，980L规格在同等占地尺寸下通过增加直筒段高度提升容积，能够适配更大储量需求的场景，两款的支撑脚安装孔位保持统一尺寸，现场安装时可以共用同规格的安装基础，降低基建施工的复杂度。建模过程中严格遵循滚塑工艺的成型要求，所有转角位置均做了足够大的圆角过渡，避免应力集中导致的成型后开裂问题，罐体壁厚按照长期使用的强度要求做了均匀化处理，支撑脚与罐体连接位置做了局部加厚设计，抵消满液状态下支撑位置的应力集中。

从安装边界来看，两款罐体的外接管路接口均预留标准法兰连接位，可根据现场使用需求对接进液、出液、溢流、排污等管路，整体安装无需额外的吊装辅助设备，依靠人力配合简单搬运工具即可完成就位，适合小规模站点的快速部署需求。
