适配日产L系列发动机的燃油泵挡块结构

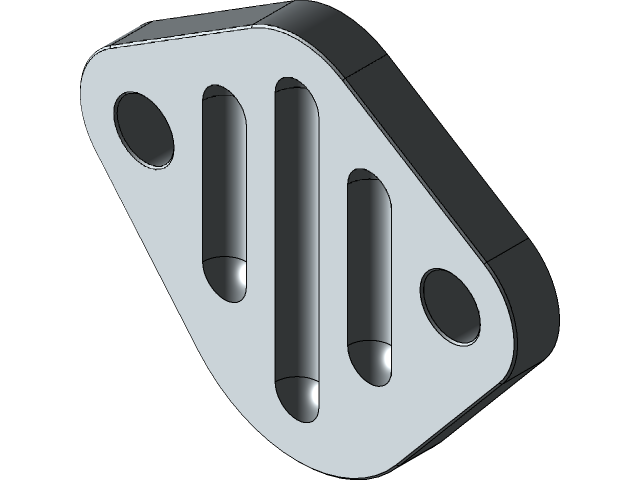

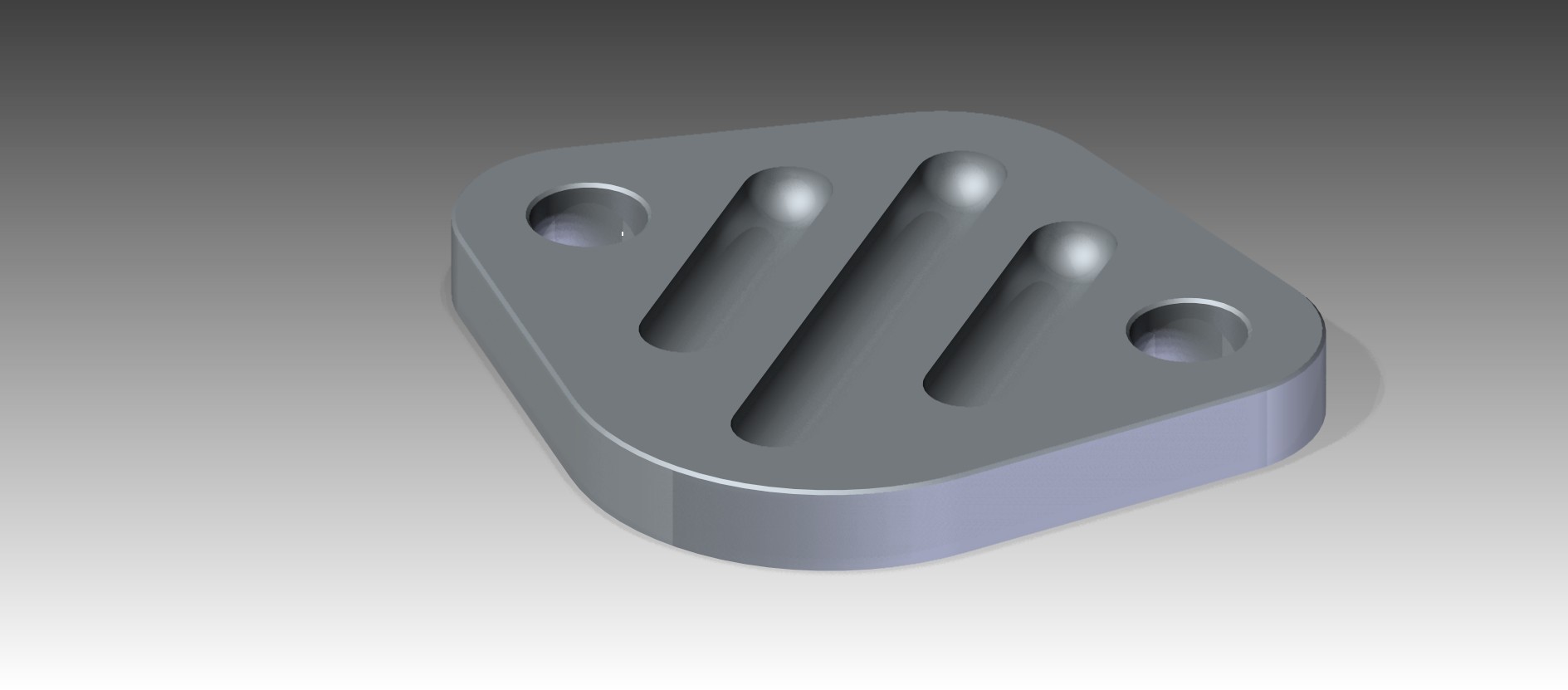

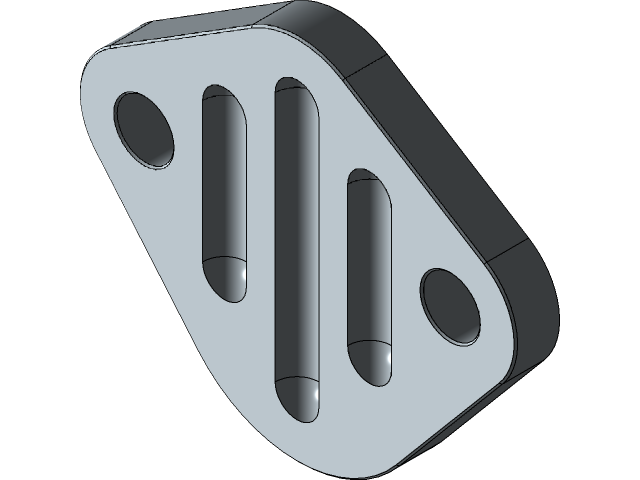

这款挡块主要应用于日产老款L系列四缸发动机的燃油泵安装位，核心作用是填补泵体与发动机缸体安装面之间的间隙，同时对燃油泵的安装位置做轴向限位，避免泵体在发动机运行的振动工况下出现移位、密封面贴合不严导致的燃油渗漏问题。从结构设计来看，整体采用近似菱形的扁平块体构型，厚度均匀，两个对角位置设置了贯通的安装光孔，孔位的中心距严格匹配对应型号燃油泵的安装法兰孔距，安装时螺栓穿过光孔直接将挡块与泵体一同紧固在缸体的对应安装座上，不需要额外的转接结构。块体上设置的三条长条形通槽是功能核心，槽体的走向、宽度与深度完全对应燃油泵底部的油路接口与定位凸台，既能够避让泵体突出的结构，避免安装时出现硬干涉，也能为泵体工作时的轻微热膨胀预留形变空间，防止高温工况下部件挤压出现应力开裂。设计过程中优先考虑了安装边界的适配性，挡块的外轮廓尺寸完全控制在燃油泵安装法兰的覆盖范围内，不会超出缸体安装座的边界，避免与周边的油管、线束支架产生空间干涉；安装面的平面度公差控制在0.05mm以内，保证两侧与缸体、泵体法兰面的贴合度，不需要额外加厚密封垫就能满足密封要求，减少装配时的零件数量。在实际维修与改装场景中，这类挡块常被用于同系列不同年款四缸机型的燃油泵适配改装，需要注意的是它并不适配六缸版本的L系列发动机，后者的泵体安装法兰孔位布局、接口位置都存在差异，强行安装会出现孔位不对中、密封失效的问题。槽体的边缘做了小圆角过渡处理，没有尖锐的棱角，既可以减少装配时对密封胶圈的刮损，也能降低应力集中系数，提升部件的抗疲劳强度，应对发动机长期运行带来的持续振动。两个安装光孔的孔径略大于固定螺栓的外径，预留了微小的调整余量，方便装配时微调泵体的角度，对准油路接口的位置，降低装配难度。整体结构没有多余的冗余设计，所有构型都服务于安装适配、限位、避让的核心功能，没有额外的装饰性结构，完全是面向功能实现的工业零部件设计。
