轻型直升机1.2米直径尾桨结构设计

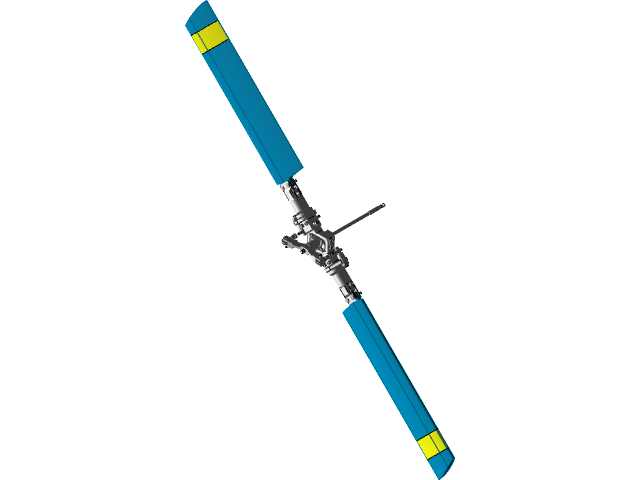

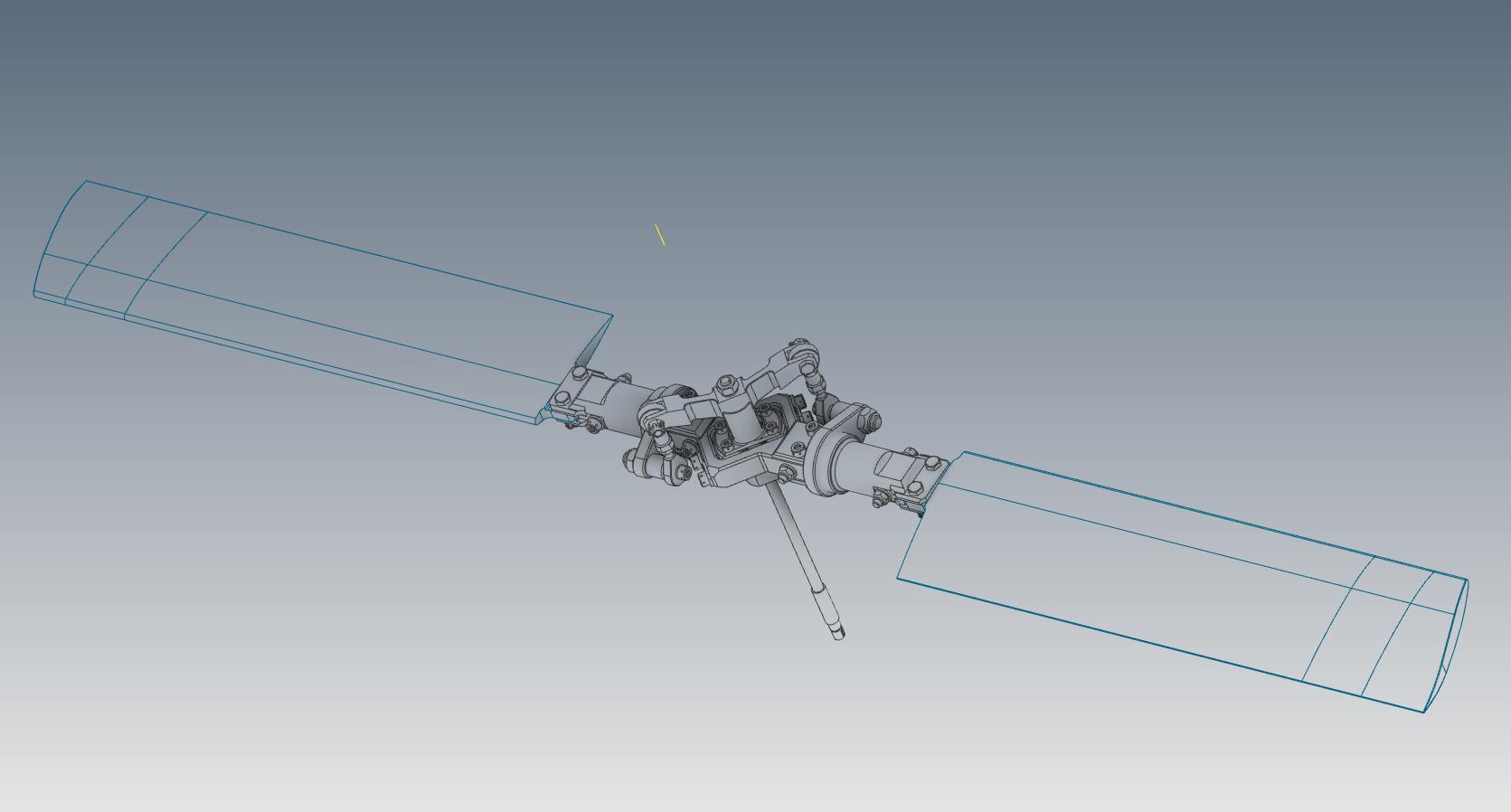

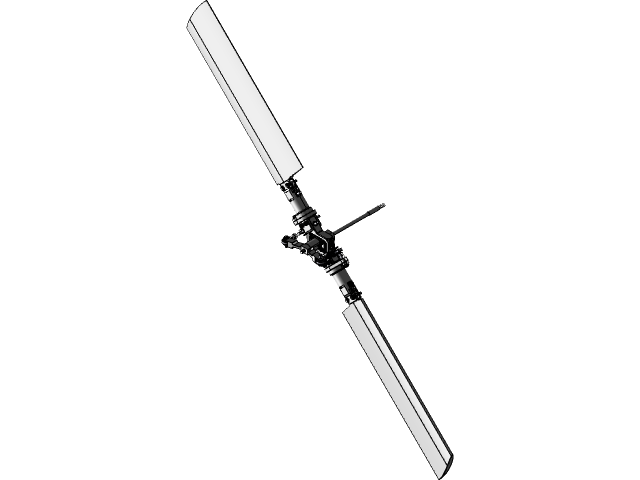

在轻型直升机的整体气动布局中，尾桨承担着抵消主旋翼反扭矩、实现航向操纵的核心作用，1.2米直径的尾桨规格适配起飞重量在1吨级以内的轻型通航直升机，广泛应用于农林植保、空中巡查、短途通勤、航空测绘等作业场景，这类尾桨的设计直接影响直升机的航向稳定性、操纵响应灵敏度以及低空飞行的安全冗余。从结构设计逻辑来看，该尾桨采用双叶跷跷板式构型，这种构型在轻型直升机尾桨设计中应用广泛，相较于多叶尾桨，双叶结构的结构重量更低，维护难度更小，同时能在较小的尾桨直径下提供足够的推力输出，匹配轻型直升机的尾梁安装空间。尾桨叶主体采用复合材料铺层设计，桨叶中段设置的标识条用于地面试车及低空作业时的视觉警示，避免地勤人员误触转动部件，桨根与桨毂的连接采用铰接式结构，预留了足够的挥舞铰间隙，能够抵消前飞过程中尾桨遇到的侧风载荷、旋翼下洗流冲击带来的交变应力，降低尾桨叶的疲劳损伤概率。从安装边界来看，1.2米的尾桨直径要求尾梁末端的安装基座需预留至少650毫米的旋转半径空间，安装法兰的孔位需与尾减速器输出轴的定位基准严格同轴，同轴度公差需控制在0.1毫米以内，避免高速旋转时产生过大的振动传递到尾梁结构。桨毂中心与尾梁蒙皮的最小间隙需大于100毫米，防止桨叶挥舞形变时与尾梁结构发生碰磨，尾桨的总距操纵拉杆行程需匹配1.2米直径桨叶的推力变化范围，保证航向操纵时的脚蹬力度反馈线性，不会出现操纵死区或操纵过量的问题。在实际作业场景中，这类小直径尾桨的低空适应性更强，在林间作业、楼顶起降等净空条件有限的场景下，更小的旋转半径能降低尾桨碰擦障碍物的风险，同时双叶结构的尾桨在做自转下滑科目时，气动阻力更小，能提升自转状态下的航向操纵效率。设计过程中针对尾桨的动平衡特性做了专项优化，每片桨叶的弦向重心、展向重量分布都做了配对匹配，保证高速旋转时的不平衡量控制在允许范围内，降低尾传动系统的振动载荷，延长尾减速器、尾传动轴的使用寿命。桨叶的翼型选用低速高升阻比的层流翼型，在尾桨常见的工作转速区间内，能保证较高的推力效率，同时降低尾桨转动产生的气动噪声，提升轻型直升机的乘坐舒适性。
