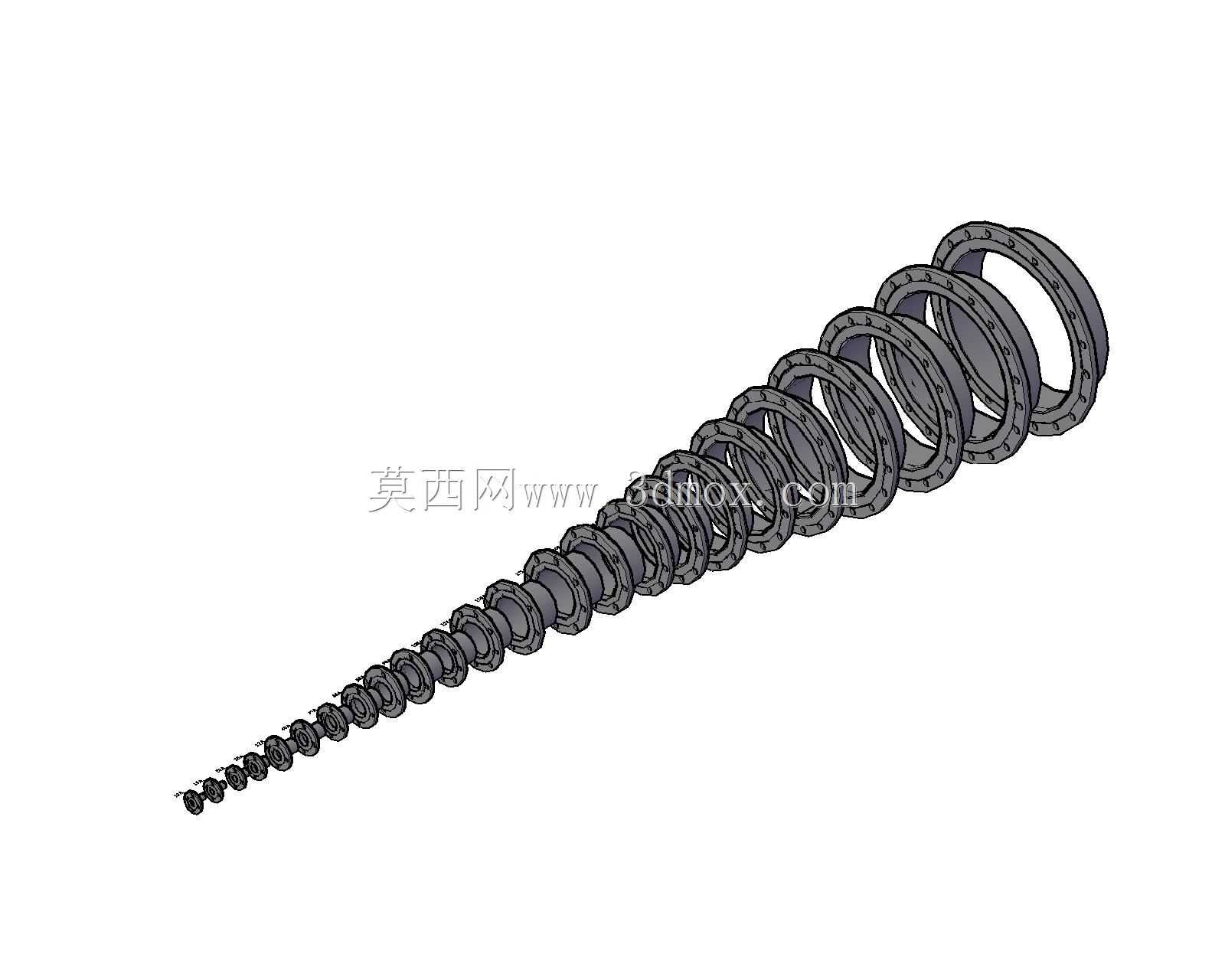

JIS5K系列带管道连接法兰结构

在化工、市政给排水、船舶动力、暖通空调等涉及流体输送的工程场景中，法兰是管路系统实现可拆卸连接的核心承压部件，JIS标准下的5K压力等级法兰，适配公称压力0.5MPa级别的低压管路工况，覆盖从DN10到DN600的常规通径范围，可满足常温输水、低压蒸汽、压缩空气、常规油品等介质的输送连接需求。这套系列化法兰模型覆盖全通径规格，建模时严格遵循JIS B2220标准中5K等级的尺寸公差要求，每个规格的法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、密封面形式、法兰盘厚度都完全匹配标准参数，避免选型建模时出现尺寸偏差导致的安装干涉问题。从结构设计来看，这类带管道连接端的法兰，背面预留了与管道对接的焊接坡口，坡口角度与钝边尺寸符合低压管道焊接的工艺要求，现场安装时可直接与同通径的无缝钢管、镀锌钢管进行对焊连接，无需额外加工坡口；法兰密封面采用全平面结构，适配低压工况下的橡胶垫片、石棉橡胶垫片密封，螺栓孔沿法兰圆周均布，安装时可通过对称紧固螺栓实现密封面的均匀受压，避免局部应力集中导致的介质泄漏。不同通径的法兰在安装边界上有明确区分，小通径规格（DN10-DN50）的法兰盘厚度较薄，螺栓孔数量为4个，适合仪表管路、分支小管的连接场景，安装时预留的操作空间仅需满足普通扳手的转动行程即可；中通径规格（DN65-DN200）的法兰螺栓孔数量增加到8个，法兰盘厚度相应提升，可适配车间主工艺管路、建筑供水干管的连接，安装时需注意法兰端面与管道轴线的垂直度偏差控制在1°以内，避免密封面贴合不严；大通径规格（DN250及以上）的法兰螺栓孔数量随通径增大逐步增加，法兰颈部做了加厚过渡处理，可降低管路应力集中对焊缝的拉扯，适合循环水主管道、大口径通风管路的连接场景。建模过程中对法兰的过渡圆角、焊接坡口、螺栓孔倒角等细节都做了还原，既可以直接用于管路系统的三维装配仿真，验证管路排布时的法兰安装空间是否充足，也可作为生产下料、加工校验的尺寸参考，帮助结构设计人员快速完成低压管路系统的法兰选型与装配工作，减少重复建模的工作量，同时规避因标准尺寸记错导致的设计错误。
