三耳式塑料管道连接法兰结构

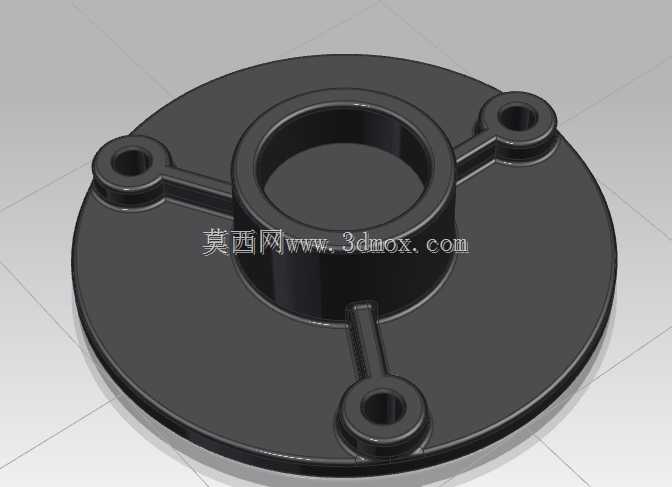

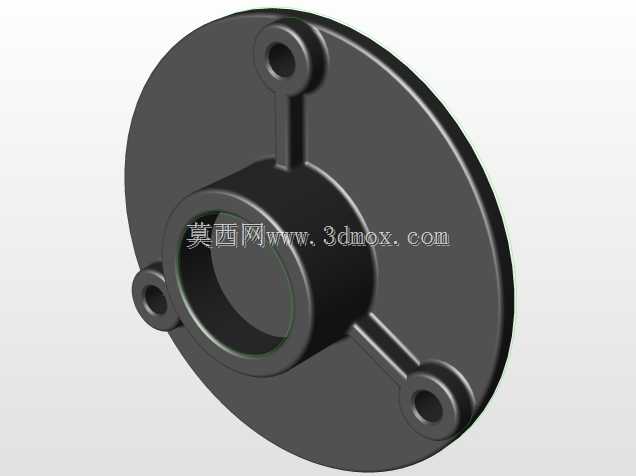

这款三耳式塑料法兰主要应用于低压流体输送管路系统中，常见于民用给排水、化工腐蚀性介质输送、暖通空调水循环、农用灌溉管网等场景，作为管道段之间、管道与阀体/泵体/储液罐体之间的密封衔接构件，相比金属法兰具备更优异的耐酸碱腐蚀性能，自重更轻，安装时无需做防锈防腐处理，能大幅降低低压管路系统的搭建与后期维护成本。从实际使用功能来看，该法兰中心的凸起套台用于套接对应外径的塑料管道，套台与管道外壁可通过胶粘、热熔焊接的方式形成密封固定，避免介质从衔接处渗漏；圆盘主体为密封承压面，安装时可在两片法兰的贴合面之间加装橡胶或四氟密封垫片，通过三个耳片上的安装孔穿入螺栓锁紧，即可将相邻管路构件牢牢压合，实现管路的密闭连通。设计层面上，这款法兰采用三耳均布的结构替代传统法兰的整圈螺栓孔布局，在低压工况下既能保证足够的锁紧压紧力，又能大幅减少材料用量，降低产品自重与生产成本；三个连接耳通过加强筋与中心套台相连，有效提升耳片的结构强度，避免螺栓锁紧时耳片出现断裂变形；中心套台高出法兰盘面的设计，既增加了与管道的套接接触长度，提升连接牢固度，又能在安装时对管道起到定位导向作用，降低现场安装的对位难度。从安装边界来看，法兰盘面的外径尺寸适配对应公称通径管道的安装间距要求，三个安装孔的中心距符合低压塑料管路的常用安装规范，可直接匹配同规格的塑料管道、塑料阀门的接口尺寸，无需额外制作转接件；中心通孔的通径与对接管道的内径保持一致，避免管路通径变化造成的流体阻力增大、介质残留淤积问题；法兰整体厚度经过受力核算，在额定工作压力下不会出现盘面翘曲变形，保证密封面的平整贴合，长期使用也不会因应力松弛出现渗漏问题。
